本發明涉及廢水處理，尤其涉及一種豆制品廢水蛋白質的回收處理工藝及設備。

背景技術：

1、目前，在豆制品的加工過程中，容易產生污染性的高蛋白質廢水，通常使用生化處理法，經過一系列的生化處理，對蛋白質進行降解，才能有效降低污染性。生化處理容易引入新的污染源，且處理周期長，易受到外界因素影響，蛋白質回收率僅有60％左右，且回收的蛋白質純度不高，需要進行二次處理。

2、現有技術cn112456713a中提供了一種豆制品廢水蛋白質的回收處理工藝及設備，將豆制品廢水進行離子交換處理，將離子交換柱洗脫后得到第一蛋白質溶液；離子交換處理后的廢水進入mvr強制循環系統，將所述第一蛋白質溶液通過超濾膜進行超濾，以對目標分子量的蛋白質進行截留，收集截留液得到第二蛋白質溶液，將所述第二蛋白質溶液在7.5kpa～12kpa的壓力及40℃～50℃的溫度下進行真空蒸發干燥，得到第一蛋白質固體和蒸餾液，所述蒸餾液進入所述mvr強制循環系統，與a)中所述離子交換處理后的廢水進行換熱，得到預熱的廢水，所述預熱的廢水進行加熱后經閃蒸得到水蒸汽和第三蛋白質溶液，所述第三蛋白質溶液按照步驟e)中的加熱、閃蒸條件重復處理，直至溶液中蛋白質質量百分比為85％～95％，得到第四蛋白質溶液，所述第四蛋白質溶液在步驟c)中的壓力和溫度條件下進行真空干燥蒸發，得到第二蛋白質固體。

3、但現有技術中，在對豆制品進行過濾時，豆皮會對濾孔造成堵塞影響廢水的過濾效率。

技術實現思路

1、本發明的目的在于提供一種豆制品廢水蛋白質的回收處理工藝及設備，旨在解決現有技術中的在對豆制品進行過濾時，豆皮會對濾孔造成堵塞影響廢水的過濾效率的技術問題。

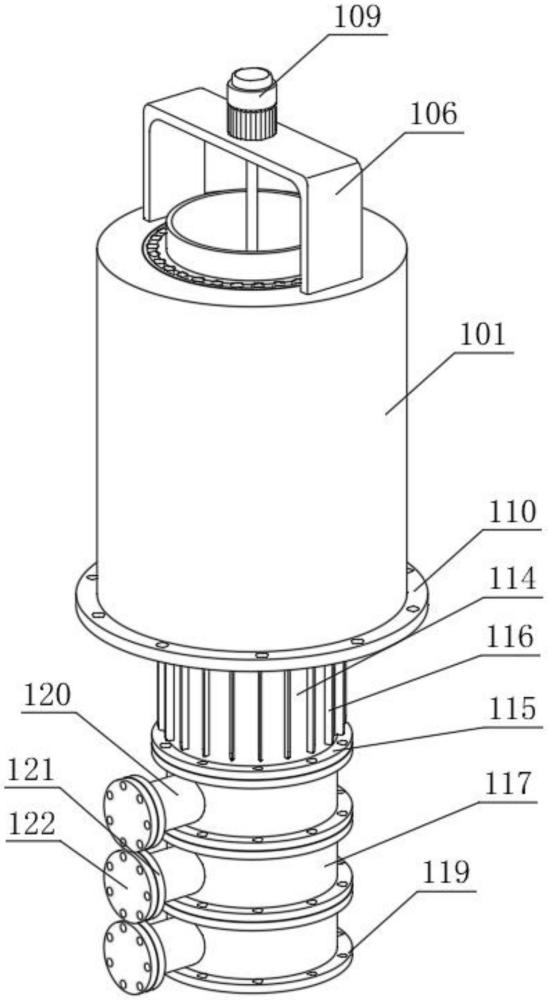

2、為實現上述目的，本發明采用的一種豆制品廢水蛋白質的回收處理設備，包括回收倉、網籠、伺服電機、安裝柱、攪拌組件和安裝法蘭，所述安裝法蘭與所述回收倉固定連接，并套設于所述回收倉的外表壁，所述安裝柱的兩端分別與所述回收倉固定連接，并位于所述回收倉的內部，所述伺服電機與所述安裝柱固定連接，并位于所述安裝柱的下端，且所述伺服電機的輸出端貫穿所述安裝柱，所述網籠與所述伺服電機的輸出端固定連接，并位于所述伺服電機的上端，所述攪拌組件與所述回收倉固定連接，并位于所述回收倉的上端，且所述攪拌組件的輸出端置于所述網籠的內部。

3、其中，所述豆制品廢水蛋白質的回收處理設備還包括潤滑組件，所述潤滑組件與所述回收倉固定連接，并嵌于所述回收倉與所述網籠之間。

4、其中，所述潤滑組件包括外環、內環和滾柱，所述外環與所述回收倉固定連接，并嵌設于所述回收倉的內部，所述內環設置于所述外環的內部，所述滾柱的數量為多組，每組所述滾柱分別嵌設于所述外環與所述內環之間，且每組所述滾柱分別與所述外環和所述內環轉動連接。

5、其中，所述攪拌組件包括攪拌架、攪拌軸、攪拌片和攪拌電機，所述攪拌架與所述回收倉固定連接，并位于所述回收倉的上端，所述攪拌電機與所述攪拌架固定連接，并位于所述攪拌架的上端，且所述攪拌電機的輸出端貫穿所述攪拌架，所述攪拌軸與所述攪拌電機的輸出端固定連接，并位于所述攪拌電機的下端，所述攪拌片與所述攪拌軸固定連接，并位于所述攪拌軸的一端。

6、其中，所述回收倉包括倉體和匯斗，所述匯斗與所述倉體固定連接，并位于所述倉體的內部。

7、其中，所述豆制品廢水蛋白質的回收處理設備還包括排水管組，所述排水管組與所述匯斗連通，并位于所述匯斗的下端。

8、其中，所述排水管組包括排水管體、排水法蘭和加強肋板，所述排水法蘭與所述排水管道固定連接，并套設于所述排水管道的外表壁，所述排水法蘭通過螺栓與所述匯斗拆卸連接，所述加強肋板的數量為多組，每組所述加強肋板分別與所述排水管體固定連接，并分別位于所述排水管體的外表壁。

9、本發明還提供一種豆制品廢水蛋白質的回收處理工藝，應用于如上述所述的豆制品廢水蛋白質的回收處理設備之中，包括如下步驟：

10、啟動所述伺服電機和所述攪拌電機進行旋轉；

11、將所需過濾的豆制品廢水倒入至所述網籠之中，通過所述網籠的旋轉對豆制品廢水進行過濾；

12、過濾后的廢水通過所述匯斗排出，廢水中的雜質被所述網籠過濾攔截；

13、將過濾雜質后的豆制品廢水再通過麥飯石進行過濾；

14、麥飯石過濾后的廢水再通過活性炭過濾層進行過濾；

15、活性炭過濾后的廢水再通過火山灰和石英砂的混合物進行過濾；

16、對豆制品廢水中的微量元素進行吸附；

17、再通過超濾膜對蛋白質進行截留，并對截留的蛋白質進行加熱和閃蒸的重復處理，使得溶液中的蛋白質百分比為80～90％；

18、對蛋白質溶液進行真空干燥蒸發，得到蛋白質固體。

19、本發明的一種豆制品廢水蛋白質的回收處理工藝及設備，通過所述回收倉對所述安裝柱和所述攪拌組件進行支撐固定，對所述伺服電機進行通電，啟動所述伺服電機進行旋轉，進而驅動其所述網籠進行旋轉，同時對所述攪拌組件進行通電，使得所述攪拌組件的輸出端在所述網籠之中進行旋轉攪拌，將所需過濾的豆制品廢水倒入至所述網籠之中，在所述網籠的不斷旋轉和所述攪拌組件的不斷攪拌的作用下，對倒入的豆制品廢水進行過濾，以上結構的設置，可以有效的提高過濾效果和過濾速率，同時避免豆渣、豆皮和沙石雜質進行堵塞影響過濾效果，實現高效率高品質的對豆制品廢水進行過濾。

技術特征：

1.一種豆制品廢水蛋白質的回收處理設備，其特征在于，

2.如權利要求1所述的一種豆制品廢水蛋白質的回收處理設備，其特征在于，

3.如權利要求2所述的一種豆制品廢水蛋白質的回收處理設備，其特征在于，

4.如權利要求3所述的一種豆制品廢水蛋白質的回收處理設備，其特征在于，

5.如權利要求4所述的一種豆制品廢水蛋白質的回收處理設備，其特征在于，

6.如權利要求5所述的一種豆制品廢水蛋白質的回收處理設備，其特征在于，

7.如權利要求6所述的一種豆制品廢水蛋白質的回收處理設備，其特征在于，

8.一種豆制品廢水蛋白質的回收處理工藝，應用于如權利要求7所述的豆制品廢水蛋白質的回收處理設備之中，其特征在于，包括如下步驟：

技術總結
本發明涉及廢水處理技術領域，具體公開了一種豆制品廢水蛋白質的回收處理工藝及設備，包括回收倉、網籠、伺服電機、安裝柱、攪拌組件和安裝法蘭，安裝法蘭與回收倉固定連接，并套設于回收倉的外表壁，安裝柱的兩端分別與回收倉固定連接，并位于回收倉的內部，伺服電機與安裝柱固定連接，并位于安裝柱的下端，網籠與伺服電機的輸出端固定連接，并位于伺服電機的上端，攪拌組件與回收倉固定連接，并位于回收倉的上端，且攪拌組件的輸出端置于網籠的內部。可以有效的提高過濾效果和過濾速率，同時避免豆渣、豆皮和沙石雜質進行堵塞影響過濾效果，實現高效率高品質的對豆制品廢水進行過濾。

技術研發人員：王時元
受保護的技術使用者：重慶合之潤食品有限公司
技術研發日：
技術公布日：2025/4/28
