本發明涉及污泥處理，尤其涉及基于超聲水熱炭化技術的污泥處理工藝。

背景技術：

1、隨著經濟的持續快速穩定發展，城鎮污水處理規模日益提升，污泥產量也相應增加。然而，“重水輕泥”現象普遍存在且嚴重，污泥處理沒有與污水處理同步提升，污泥處理處置問題未能得到有效解決，形勢十分嚴峻。其中污水處理對污泥處理的需求量巨大，而由于污泥處理過程需要耗費大量能源和資金，因此處理污泥的成本很高。

2、傳統的污泥處理方式主要是填埋和焚燒，其中填埋會帶來地質災害、土地資源的浪費，還會排放大量的甲烷等溫室氣體，對環境造成嚴重的污染；其中焚燒會產生二氧化硫、氮氧化物以及二噁英等有毒有害物質，對環境和人體健康造成極大的危害。

3、為了解決傳統污泥處理方式產生的問題，新型的污泥處理工藝應運而生。例如，生物固化處理工藝可以將污泥固化，形成具有機械強度和穩定性的建筑材料。然而新型的污泥處理工藝也存在一些問題，主要是處理難度大、處理過程復雜、處理周期長和處理成本高等問題。因此，十分有必要研究一種相對簡單且便捷有效的污泥處理加工工藝。

技術實現思路

1、本申請實施例提供一種基于超聲水熱炭化技術的污泥處理工藝，其能夠有效降低污泥的處理難度，快速處理污泥，處理周期短，處理成本低，且污泥的處理產物可利用性強。

2、本申請實施例提供一種基于超聲水熱炭化技術的污泥處理工藝，用于處理生物液態污泥，其中處理工藝主要包括以下步驟：

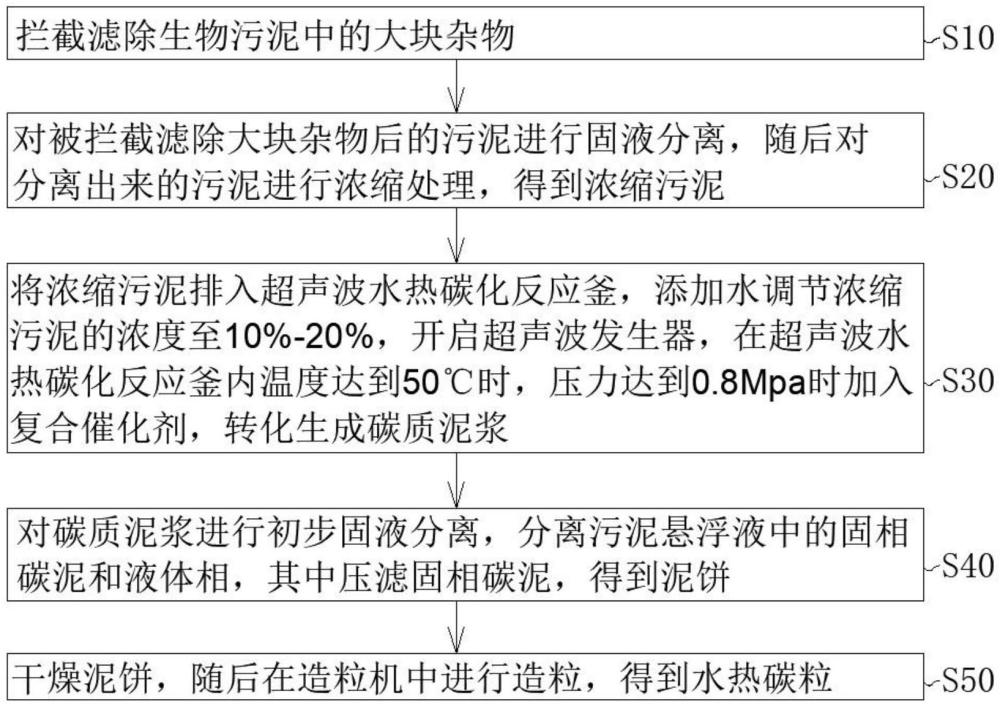

3、s10，攔截濾除生物污泥中的大塊雜物；

4、s20，對被攔截濾除大塊雜物后的污泥進行固液分離，隨后對分離出來的污泥進行濃縮處理，得到濃縮污泥；

5、s30，將濃縮污泥排入超聲波水熱炭化反應釜，添加水調節濃縮污泥的濃度至10％-20％，開啟超聲波發生器，在超聲波水熱炭化反應釜內溫度達到50℃時，壓力達到0.8mpa時加入復合催化劑，轉化生成炭質泥漿，其中復合催化劑由氧化鐵、鉑和活性炭按預定配比組成；

6、s40，對炭質泥漿進行初步固液分離，分離污泥懸浮液中的固相炭泥和液體相，其中壓濾固相炭泥，得到泥餅；

7、s50，干燥泥餅，隨后在造粒機中進行造粒，得到水熱炭粒。

8、在一種可能的實現方式中，在步驟s10中，通過格柵漏斗攔截濾除大塊雜物，其中格柵間距為5-10mm，其中所述格柵漏斗的上部為機械格柵，由一組或多組平行的金屬柵條組成，所述格柵漏斗的下部設有氣動閘室，以壓縮空氣作為動力源。

9、在一種可能的實現方式中，步驟s20具體為，將被攔截濾除大塊雜物的污泥排入氣浮濃縮罐中，氣浮濃縮罐中微小氣泡附著在污泥顆粒周圍，使污泥顆粒強制上浮，同時通過氣浮濃縮罐的翻攪軸由下向上進行軸向翻攪，進行固液分離，其中對分離出來的污泥進行濃縮處理，得到濃縮污泥，其中分離出來的液體進入污水處理廠處理。

10、在一種可能的實現方式中，在步驟s30中，超聲波發生器的工作頻率為20-100khz、功率為200-1000w，處理時間為10-30min，復合催化劑的配比為：以質量份數計，氧化鐵15-25份，鉑8-12份，活性炭25-35份。

11、在一種可能的實現方式中，在步驟s30中，轉化生成炭質泥漿的水環境為：超聲波發生器功率為300-1000w，溫度為180℃-250℃，壓力為2-5mpa。

12、在一種可能的實現方式中，在步驟s40中，通過臥螺沉降離心機將炭質泥漿進行初步固液分離，其中通過板框壓濾機對固相炭泥壓濾成餅，通過濾液罐收集液體相，并將收集到的濾液一部分供超聲波水熱炭化反應釜使用，另一部分排至污水處理廠處理。

13、在一種可能的實現方式中，在步驟s50中，通過槳葉式干燥機對泥餅進行干燥處理，其中槳葉式干燥機以傳導加熱的方式對泥餅進行干燥，其中槳葉式干燥機設有空心轉軸，所述空心轉軸上密布有楔形中空槳葉，熱介質經所述空心轉軸流經所述楔形中空槳葉，通過所述楔形中空槳葉的熱表面攪動泥餅。

14、在一種可能的實現方式中，在步驟s50中，在造粒機造粒過程中加入絮凝劑和粘結劑，造粒時間為10-30分鐘，水熱炭粒的顆粒大小為3-15mm。

15、有益效果：與現有技術相比，本申請?zhí)峁┑幕诔曀疅崽炕夹g(shù)的污泥處理工藝采用多階段協同處理模式，從污泥的收集、預處理、超聲強化、水熱炭化反應到固液分離及干燥制粒，各個階段緊密配合，可以極大的提升污泥處理效率，處理周期短，處理難度低，同時該處理工藝所涉及到的各個設備可以集成于同一個集裝箱內，可以最大化提升該處理工藝的使用效率，具備簡單、有效、便攜及可循環利用等顯著優勢，尤其適用于靈活部署、臨時性強、機動性強的污泥處理難題；

16、其中通過特殊的復合催化劑配比可以確保污泥中的有機物在超聲波強化、高溫高壓水環境下快速進行水解、縮合、炭化等一系列反應，最終轉化為炭質泥漿，同時使得最終得到的水熱炭粒在固體炭含量和、灰分含量、比表面積、對銅離子吸附性能等指標方面表現優異。

17、本發明的這些和其它目的、特點和優勢，通過下述的詳細說明，得以充分體現。

技術特征：

1.基于超聲水熱炭化技術的污泥處理工藝，用于處理生物液態污泥，其特征在于，包括以下步驟：

2.如權利要求1所述的基于超聲水熱炭化技術的污泥處理工藝，其特征在于，在步驟s10中，通過格柵漏斗攔截濾除大塊雜物，其中格柵間距為5-10mm，其中所述格柵漏斗的上部為機械格柵，由一組或多組平行的金屬柵條組成，所述格柵漏斗的下部設有氣動閘室，以壓縮空氣作為動力源。

3.如權利要求1所述的基于超聲水熱炭化技術的污泥處理工藝，其特征在于，步驟s20具體為，將被攔截濾除大塊雜物的污泥排入氣浮濃縮罐中，氣浮濃縮罐中微小氣泡附著在污泥顆粒周圍，使污泥顆粒強制上浮，同時通過氣浮濃縮罐的翻攪軸由下向上進行軸向翻攪，進行固液分離，其中對分離出來的污泥進行濃縮處理，得到濃縮污泥，其中分離出來的液體進入污水處理廠處理。

4.如權利要求1所述的基于超聲水熱炭化技術的污泥處理工藝，其特征在于，在步驟s30中，超聲波發生器的工作頻率為20-100khz、功率為200-1000w，處理時間為10-30min，復合催化劑的配比為：以質量份數計，氧化鐵15-25份，鉑8-12份，活性炭25-35份。

5.如權利要求4所述的基于超聲水熱炭化技術的污泥處理工藝，其特征在于，在步驟s30中，轉化生成炭質泥漿的水環境為：超聲波發生器功率為300-1000w，溫度為180℃-250℃，壓力為2-5mpa。

6.如權利要求1所述的基于超聲水熱炭化技術的污泥處理工藝，其特征在于，在步驟s40中，通過臥螺沉降離心機將炭質泥漿進行初步固液分離，其中通過板框壓濾機對固相炭泥壓濾成餅，通過濾液罐收集液體相，并將收集到的濾液一部分供超聲波水熱炭化反應釜使用，另一部分排至污水處理廠處理。

7.如權利要求1所述的基于超聲水熱炭化技術的污泥處理工藝，其特征在于，在步驟s50中，通過槳葉式干燥機對泥餅進行干燥處理，其中槳葉式干燥機以傳導加熱的方式對泥餅進行干燥，其中槳葉式干燥機設有空心轉軸，所述空心轉軸上密布有楔形中空槳葉，熱介質經所述空心轉軸流經所述楔形中空槳葉，通過所述楔形中空槳葉的熱表面攪動泥餅。

8.如權利要求1或7所述的基于超聲水熱炭化技術的污泥處理工藝，其特征在于，在步驟s50中，在造粒機造粒過程中加入絮凝劑和粘結劑，造粒時間為10-30分鐘，水熱炭粒的顆粒大小為3-15mm。

技術總結
本申請公開基于超聲水熱炭化技術的污泥處理工藝，包括以下步驟：攔截濾除生物污泥中的大塊雜物；對攔截后的污泥進行固液分離，對污泥進行濃縮處理，得到濃縮污泥；將濃縮污泥排入超聲波水熱炭化反應釜，添加水調節濃縮污泥的濃度至10％?20％，開啟超聲波發生器，在超聲波水熱炭化反應釜內溫度達到50℃時，壓力達到0.8Mpa時加入復合催化劑，轉化生成炭質泥漿，其中復合催化劑由氧化鐵、鉑和活性炭按預定配比組成；對炭質泥漿進行初步固液分離，分離污泥懸浮液中的固相炭泥和液體相，壓濾固相炭泥，得到泥餅；干燥泥餅，在造粒機中進行造粒，得到水熱炭粒。本申請?zhí)峁┑幕诔曀疅崽炕夹g(shù)的污泥處理工藝能夠有效降低污泥的處理難度，快速處理污泥。
