本技術涉及一種瓦楞機的涂膠結構的改進，具體是一種涂膠驅動調整組件。

背景技術：

1、瓦楞機是用來生產瓦楞紙的設備，瓦楞紙主要用作紙板的中間支撐層，具有良好的結構強度，紙張在瓦楞機上被壓印出瓦楞狀，并在紙張上圖上膠水，并通過多層貼合，在設備上一體烘干成型，可以快速生產出紙板等產品，因此涂膠裝置是與瓦楞結構臨近設置的重要結構，涂膠裝置需要有動力進行轉動并且要調整涂膠量，這些結構都需要集中在設備的機架上，因此需要一種調整靈活性好的組件結構。

技術實現思路

1、本實用新型的目的在于克服現有技術中存在的上述不足，而提供一種涂膠驅動調整組件。

2、本實用新型解決上述問題所采用的技術方案是：涂膠組件包括有涂膠輥、刮膠輥、膠水盤、涂膠驅動裝置、刮膠調節裝置以及驅動調節裝置，所述涂膠輥與刮膠輥臨近設置，并設置有間隙，間隙為涂膠厚度，涂膠輥與刮膠輥均設置在膠水盤的上方，所述涂膠驅動裝置驅動涂膠輥和刮膠輥的轉動，刮膠調節裝置調節刮膠輥與涂膠輥之間的間隙，所述驅動調節裝置調節涂膠驅動裝置與涂膠輥、刮膠輥的張緊力，所述涂膠輥的涂膠表面與紙張通過的路徑接觸。涂膠輥與刮膠輥配合工作，并通過涂膠驅動裝置進行驅動，保持工作的同步性，通過刮膠調節裝置可以調節涂膠輥與刮膠輥之間的間隙，改變涂膠的厚度，適應不同的生產要求，而驅動涂膠輥和刮膠輥的驅動裝置也可以調整位置，實現輸送動力的穩定性，調節的靈活性好。

3、進一步地，所述刮膠調節裝置包括有調節桿、轉動擺桿、拉桿以及偏心轉盤，所述調節桿設置在機架上，其端部固定轉動擺桿，調節桿的轉動改變轉動擺桿的角度，所述偏心轉盤連接在刮膠輥的軸端，刮膠輥通過偏心軸套與偏心轉盤連接，偏心轉盤與轉動擺桿之間通過拉桿連接。通過偏心的調節設置，可以改變相對之間的接觸面的距離并由專門的調節桿進行調節，調節的效率高，控制更精確。

4、進一步地，所述驅動調節裝置包括有驅動固定座、調節驅動缸，驅動固定座上固定設置有驅動涂膠輥和刮膠輥的電機，驅動固定座上設置有上下長度設置的調節固定孔，調節驅動缸可變角度地安裝在設備機架上，其伸縮桿的端部轉動連接在驅動固定座上，伸縮桿伸縮工作，帶動驅動固定的改變上下高度位置，并通過調節固定孔進行鎖緊固定。驅動固定座通過調節驅動缸進行移動，驅動固定座上有電機，重量較重，無法直接手動調節，配合驅動缸，可以提高調整的效率。

5、進一步地，所述涂膠驅動裝置包括有電機和驅動帶，電機的輸出端通過驅動帶同步帶動涂膠輥和刮膠輥。涂膠輥和掛膠輥由同步帶一體帶動工作，保持兩者同線速度運行，有效提高涂膠的均勻性。

6、進一步地，所述膠水盤包括有盤體、機架固定板，盤體橫向設置，其底部面向一側傾斜設置，盤體的側邊通過固定釘與機架固定板進行固定，機架固定板同時與機架基礎結構固定連接。盤體向一側傾斜，形成膠水的定向流動，避免膠水的干結，機架固定板對盤體進行平衡地支撐，

7、本實用新型與現有技術相比，具有以下優點和效果：本設計是瓦楞機上的涂膠裝置的驅動和調整組件，為涂膠工作提供動力，并能根據生產要求快速進行調節，工作效率高，方便日常維護，適合多種瓦楞紙規格的生產。

技術特征：

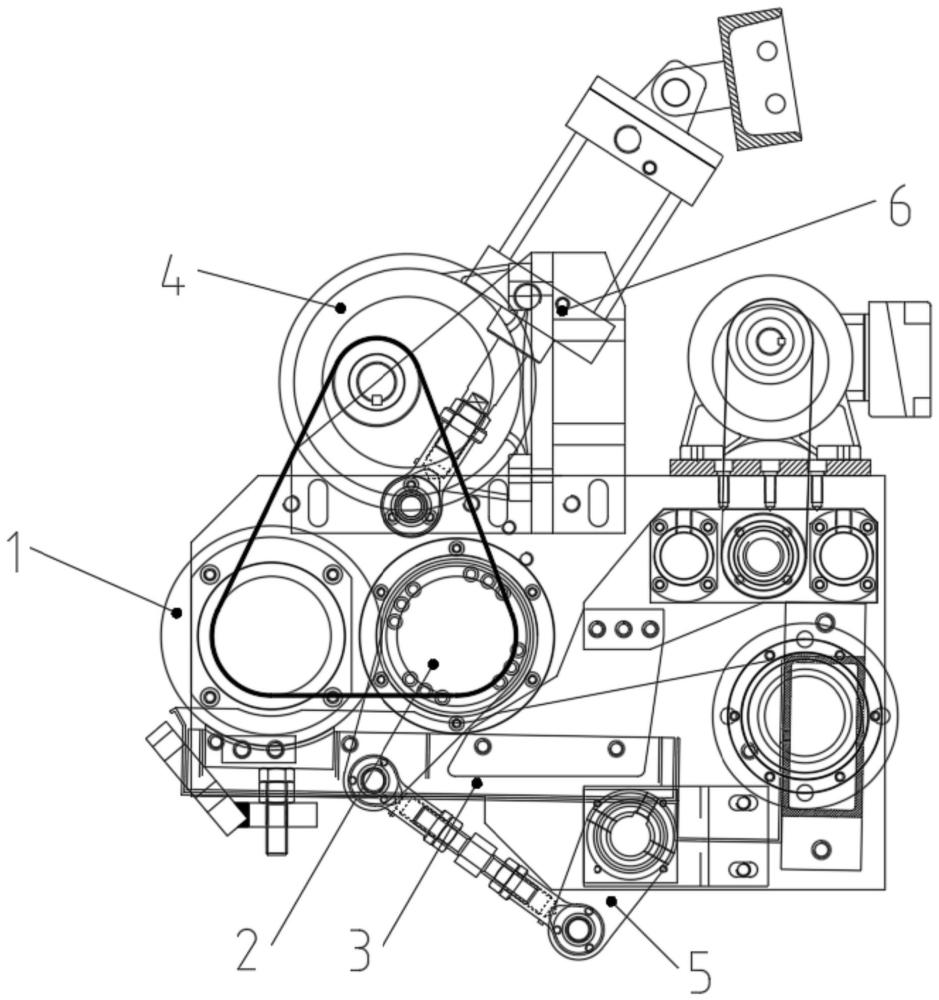

1.一種涂膠驅動調整組件，其特征在于：涂膠組件包括有涂膠輥(1)、刮膠輥(2)、膠水盤(3)、涂膠驅動裝置(4)、刮膠調節裝置(5)以及驅動調節裝置(6)，所述涂膠輥(1)與刮膠輥(2)臨近設置，并設置有間隙，間隙為涂膠厚度，涂膠輥(1)與刮膠輥(2)均設置在膠水盤(3)的上方，所述涂膠驅動裝置(4)驅動涂膠輥(1)和刮膠輥(2)的轉動，刮膠調節裝置(5)調節刮膠輥(2)與涂膠輥(1)之間的間隙，所述驅動調節裝置(6)調節涂膠驅動裝置(4)與涂膠輥(1)、刮膠輥(2)的張緊力，所述涂膠輥(1)的涂膠表面與紙張通過的路徑接觸。

2.根據權利要求1所述的涂膠驅動調整組件，其特征在于：所述刮膠調節裝置(5)包括有調節桿(7)、轉動擺桿(8)、拉桿(9)以及偏心轉盤(10)，所述調節桿(7)設置在機架上，其端部固定轉動擺桿(8)，調節桿(7)的轉動改變轉動擺桿(8)的角度，所述偏心轉盤(10)連接在刮膠輥(2)的軸端，刮膠輥(2)通過偏心軸套與偏心轉盤(10)連接，偏心轉盤(10)與轉動擺桿(8)之間通過拉桿(9)連接。

3.根據權利要求1所述的涂膠驅動調整組件，其特征在于：所述驅動調節裝置(6)包括有驅動固定座(11)、調節驅動缸(12)，驅動固定座(11)上固定設置有驅動涂膠輥(1)和刮膠輥(2)的電機，驅動固定座(11)上設置有上下長度設置的調節固定孔(13)，調節驅動缸(12)可變角度地安裝在設備機架上，其伸縮桿的端部轉動連接在驅動固定座(11)上，伸縮桿伸縮工作，帶動驅動固定的改變上下高度位置，并通過調節固定孔(13)進行鎖緊固定。

4.根據權利要求1所述的涂膠驅動調整組件，其特征在于：所述涂膠驅動裝置(4)包括有電機和驅動帶(14)，電機的輸出端通過驅動帶(14)同步帶動涂膠輥(1)和刮膠輥(2)。

5.根據權利要求1所述的涂膠驅動調整組件，其特征在于：所述膠水盤(3)包括有盤體(15)、機架固定板(16)，盤體(15)橫向設置，其底部面向一側傾斜設置，盤體(15)的側邊通過固定釘與機架固定板(16)進行固定，機架固定板(16)同時與機架基礎結構固定連接。

技術總結
本技術提出了一種涂膠驅動調整組件，涂膠組件包括有涂膠輥、刮膠輥、膠水盤、涂膠驅動裝置、刮膠調節裝置以及驅動調節裝置，所述涂膠輥與刮膠輥臨近設置，并設置有間隙，間隙為涂膠厚度，涂膠輥與刮膠輥均設置在膠水盤的上方，所述涂膠驅動裝置驅動涂膠輥和刮膠輥的轉動，刮膠調節裝置調節刮膠輥與涂膠輥之間的間隙，所述驅動調節裝置調節涂膠驅動裝置與涂膠輥、刮膠輥的張緊力，所述涂膠輥的涂膠表面與紙張通過的路徑接觸。涂膠輥與刮膠輥配合工作，保持工作的同步性，通過刮膠調節裝置可以調節涂膠輥與刮膠輥之間的間隙，適應不同的生產要求，而驅動涂膠輥和刮膠輥的驅動裝置也可以調整位置，實現輸送動力的穩定性。

技術研發人員：蔣興濤,樊榮杰,張勇
受保護的技術使用者：浙江上銀智能設備有限公司
技術研發日：20240401
技術公布日：2025/4/28
