本技術涉及立式涂膠生產線，具體為一種立式涂膠生產線用上膠設備。

背景技術：

1、立式涂膠生產線是一種用于涂布膠粘劑或涂層材料的生產設備，它通常由涂膠機、輸送系統、干燥爐和控制系統等組成，在立式涂膠生產線中，膠粘劑或涂層材料通過涂膠機均勻地涂布在需要涂層的物體表面上。

2、目前常見的立式涂膠生產線用上膠設備的在進行涂膠的過程當中，出膠頭通常只能橫向或者豎向移動，其涂布的角度有限，當涂布角度被限制后導致涂膠不夠均勻，在不同涂布角度下，涂膠機的噴頭或刮刀與物體表面的接觸或噴射方式會不同，會造成涂布厚度在不同部位不均勻的情況，此外涂布角度有限可能導致涂膠時出現一些缺陷，例如涂布不足或過量、刮痕、氣泡等，這些缺陷可能會降低產品外觀質量，影響涂層的均勻性和附著力。

技術實現思路

1、針對現有技術的不足，本實用新型提供了一種立式涂膠生產線用上膠設備，解決了出膠頭通常只能橫向或者豎向移動，其涂布的角度有限的問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種立式涂膠生產線用上膠設備，包括支撐架、傳送帶、至少兩支撐柱和調節機構；

3、所述傳送帶設在支撐架的內部，且所述傳送帶在zx面上旋轉，至少兩所述支撐柱呈前后間隔設置在支撐架上；

4、所述調節機構裝配于至少兩支撐柱上，所述調節機構包括y軸運動模組、z軸運動模組、轉軸、出膠頭和旋轉結構；

5、所述y軸運動模組裝配于至少兩支撐柱上，所述z軸運動模組傳動連接在y軸運動模組上，以使得y軸運動模組在運作時驅動z軸運動模組沿y軸方向前后移動；

6、所述出膠頭通過轉軸裝配于z軸運動模組上，以使得z軸運動模組帶動出膠頭沿z軸方向上下移動；

7、所述旋轉結構設置在z軸運動模組上，且與所述轉軸傳動連接，以用于驅動出膠頭在zy面上擺動。

8、進一步，所述y軸運動模組與傳送帶呈平行設置。

9、進一步，所述z軸運動模組與傳送帶呈垂直設置。

10、進一步，所述旋轉結構包括齒輪、齒板與驅動結構；

11、所述齒輪套設在轉軸的外側，所述齒板傳動連接在氣缸的輸出端，且所述齒板與齒輪相互嚙合，所述齒板與驅動結構傳動連接。

12、進一步，所述z軸運動模組上轉動連接有限位輪。

13、進一步，所述限位輪與齒輪的上表面相貼合。

14、進一步，所述驅動結構包括安裝板和氣缸、

15、所述安裝板傳動連接在z軸運動模組上，所述氣缸裝配于安裝板上，所述齒板傳動連接在氣缸的輸出端。

16、進一步，所述氣缸的輸出端與齒板位于同一y軸方向上。

17、進一步，至少兩所述支撐柱均通過鉸接軸鉸接在支撐架上。

18、進一步，在所述支撐架上通過鉸接軸鉸接有至少兩電動推桿；

19、至少兩所述電動推桿的輸出端分別通過鉸接軸與至少兩支撐柱鉸接，以用于驅動至少兩支撐柱在zx面上旋轉。

20、與現有技術相比，本申請的技術方案具備以下有益效果：

21、1、該立式涂膠生產線用上膠設備，通過使用y軸運動模組、z軸運動模組和旋轉結構的組合，實現了對上膠角度的調節，而且y軸運動模組在至少兩個支撐柱上裝配，使得z軸運動模組可以沿y軸方向前后移動，出膠頭通過轉軸連接到z軸運動模組上，使得z軸運動模組可以帶動出膠頭沿z軸方向上下移動，通過旋轉結構使得出膠頭可以在zy面上擺動，即可進行多維度的角度調節，以適應不同產品和涂膠要求的角度變化。

22、2、該立式涂膠生產線用上膠設備，通過電動推桿的輸出端伸縮進而帶動支撐柱在zx面上旋轉，此時即可是出膠頭同時在zx面上擺動，即可對出膠頭在zx面上的角度進行調節。

技術特征：

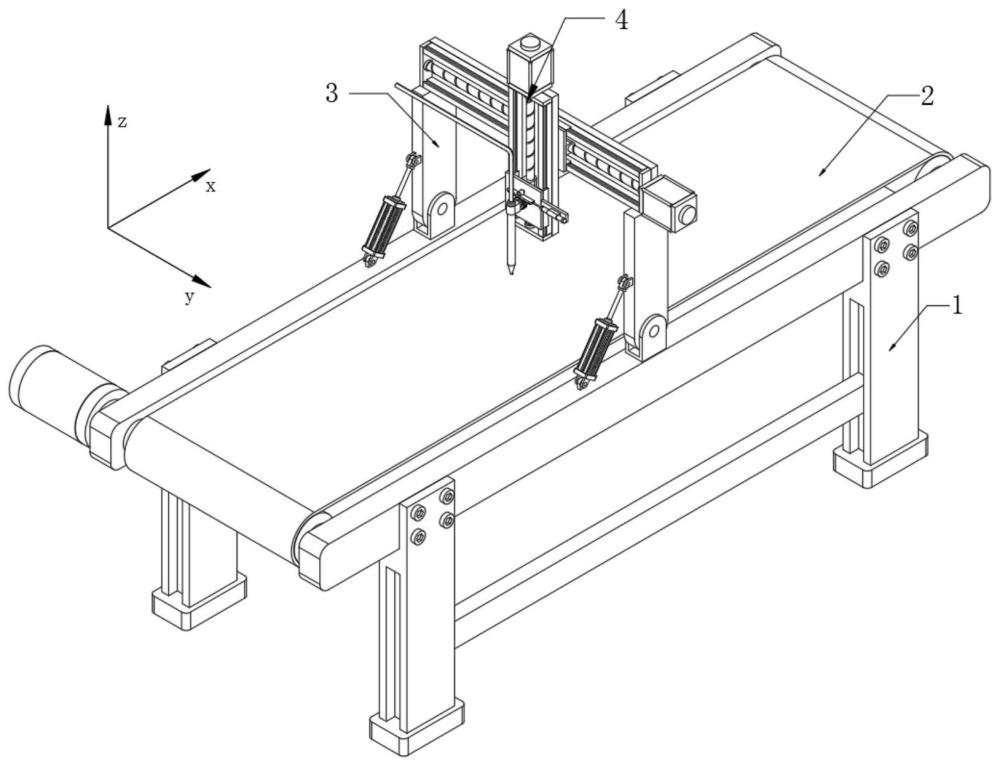

1.一種立式涂膠生產線用上膠設備，其特征在于：包括支撐架(1)、傳送帶(2)、至少兩支撐柱(3)和調節機構(4)；

2.根據權利要求1所述的一種立式涂膠生產線用上膠設備，其特征在于：所述y軸運動模組(401)與傳送帶(2)呈平行設置。

3.根據權利要求1所述的一種立式涂膠生產線用上膠設備，其特征在于：所述z軸運動模組(402)與傳送帶(2)呈垂直設置。

4.根據權利要求1所述的一種立式涂膠生產線用上膠設備，其特征在于：所述旋轉結構包括齒輪(407)、齒板(408)與驅動結構；

5.根據權利要求4所述的一種立式涂膠生產線用上膠設備，其特征在于：所述z軸運動模組(402)上轉動連接有限位輪(409)。

6.根據權利要求5所述的一種立式涂膠生產線用上膠設備，其特征在于：所述限位輪(409)與齒輪(407)的上表面相貼合。

7.根據權利要求4所述的一種立式涂膠生產線用上膠設備，其特征在于：所述驅動結構包括安裝板(405)和氣缸(406)、

8.根據權利要求7所述的一種立式涂膠生產線用上膠設備，其特征在于：所述氣缸(406)的輸出端與齒板(408)位于同一y軸方向上。

9.根據權利要求1所述的一種立式涂膠生產線用上膠設備，其特征在于：至少兩所述支撐柱(3)均通過鉸接軸鉸接在支撐架(1)上。

10.根據權利要求9所述的一種立式涂膠生產線用上膠設備，其特征在于：在所述支撐架(1)上通過鉸接軸鉸接有至少兩電動推桿(410)；

技術總結
本技術涉及一種立式涂膠生產線用上膠設備，包括支撐架、傳送帶、至少兩支撐柱和調節機構；所述傳送帶設在支撐架的內部，且所述傳送帶在ZX面上旋轉，至少兩所述支撐柱呈前后間隔設置在支撐架上；所述調節機構裝配于至少兩支撐柱上。該立式涂膠生產線用上膠設備，通過使用Y軸運動模組、Z軸運動模組和旋轉結構的組合，實現了對上膠角度的調節，而且Y軸運動模組在至少兩個支撐柱上裝配，使得Z軸運動模組可以沿Y軸方向前后移動，出膠頭通過轉軸連接到Z軸運動模組上，使得Z軸運動模組可以帶動出膠頭沿Z軸方向上下移動，通過旋轉結構使得出膠頭可以在ZY面上擺動，即可進行多維度的角度調節，以適應不同產品和涂膠要求的角度變化。

技術研發人員：錢鴻飛
受保護的技術使用者：南通賽翔機電有限公司
技術研發日：20240403
技術公布日：2025/3/20
