本技術涉及結晶設備，尤其涉及一種低萘芳烴溶劑的結晶裝置。

背景技術：

1、低萘芳烴溶劑廣泛用于各種低萘含量的涂料、銀漿、醫藥等行業，也可用于高級烤漆溶劑、殺蟲乳劑及橡膠樹脂溶劑，隨著環保要求越來越嚴格，無萘高沸點芳烴溶劑中的萘含量也被要求越來越低，因此需要利用結晶設備對物料進行加工，以降低物料中萘的含量。

2、但是現有設備中，不具備超溫報警功能的結晶塔，當塔內的溫度超過標準溫度時，會影響設備的結晶質量，從而需要相關人員監測設備的實時溫度，增加了相關人員的勞動強度，為此提出一種低萘芳烴溶劑的結晶裝置。

技術實現思路

1、本實用新型的目的是為了解決現有技術中存在的缺點，而提出的一種低萘芳烴溶劑的結晶裝置。

2、為了實現上述目的，本實用新型采用了如下技術方案：一種低萘芳烴溶劑的結晶裝置，包括結晶塔，所述結晶塔的頂部固定設有進料管，所述結晶塔的底部固定設有出料管和多個支撐腿，多個所述支撐腿的個數為六個，六個所述支撐腿呈環形等距陣列，所述結晶塔的外部固定設有安裝板，所述安裝板的頂部設有報警結構。

3、作為上述技術方案的進一步描述：

4、所述報警結構包括與安裝板固定連接的安裝箱，所述安裝箱的一側固定設有溫度傳感器，所述溫度傳感器的一端貫穿結晶塔的一側內壁并延伸至結晶塔內，所述安裝箱的底部內壁上固定設有中央控制模塊和信號傳輸模塊，所述安裝箱的底部內壁上設有蓄電池，所述安裝箱的正面設有箱門，所述安裝箱的底部內壁上固定設有豎板，所述豎板上活動設有轉桿，所述轉桿的一端和安裝箱的一側內壁活動連接，所述轉桿上固定設有齒輪，所述安裝箱的底部內壁上固定設有推桿電機，所述推桿電機的輸出端固定設有齒板，所述安裝箱的一側內壁上固定設有導電板，所述導電板的底部固定設有第一導電柱，所述轉桿的一端固定設有導電條，所述導電條的頂部和底部分別設有第二導電柱和第三導電柱，所述安裝箱的頂部固定設有報警燈。

5、作為上述技術方案的進一步描述：

6、所述報警燈的負極和所述蓄電池的負極電性連接，所述報警燈的正極和第一導電柱電性連接，所述第二導電柱和第三導電柱電性連接，所述第三導電柱和蓄電池的正極電性連接。

7、作為上述技術方案的進一步描述：

8、所述溫度傳感器、中央控制模塊、信號傳輸模塊和推桿電機電性連接。

9、作為上述技術方案的進一步描述：

10、所述豎板和安裝箱的一側內壁上均設有安裝孔，所述安裝孔內固定設有軸承，所述軸承內圈固定套設在轉桿上。

11、作為上述技術方案的進一步描述：

12、所述支撐腿的底部固定設有底腳，所述底腳的底部固定設有防滑墊，所述防滑墊由橡膠制成，所述防滑墊的厚度為三厘米。

13、本實用新型具有如下有益效果：

14、1、與現有技術相比，該低萘芳烴溶劑的結晶裝置，通過設置溫度傳感器、中央控制模塊、第一導電柱、導電條、第二導電柱、第三導電柱和報警燈，溫度傳感器會檢測結晶塔內的溫度，溫度傳感器會將溫度傳輸至中央控制模塊，中央控制模塊再將實時溫度與標準溫度進行對比，當實時溫度超過預設溫度時，中央控制模塊啟動推桿電機，推桿電機再帶動齒板，齒板再帶動齒輪，齒輪再帶動轉桿，轉桿再帶動導電條，導電條再帶動第二導電柱和第三導電柱，當?shù)诙?dǎo)電柱與第一導電柱貼合后，報警燈閃爍報警，能夠令相關人員第一時間知曉設備高溫，無需相關人員實時關注設備溫度，降低勞動強度。

15、2、與現有技術相比，該低萘芳烴溶劑的結晶裝置，通過設置信號傳輸模塊，在報警燈通電報警時，中央控制模塊將信號發送至信號傳輸模塊，信號傳輸模塊再將高溫信號傳輸至相關人員的終端設備上，若相關人員不在工位旁，能夠第一時間知曉，不會出現因員工不在場，導致無法獲取信息令設備持續高溫內的情況。

技術特征：

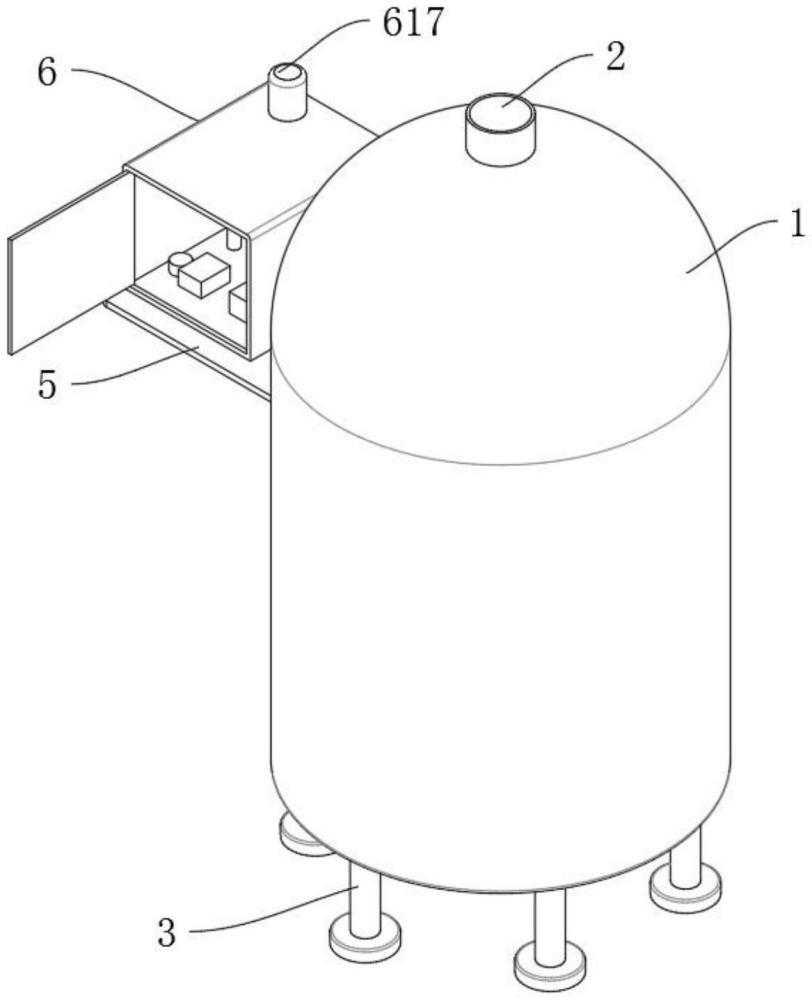

1.一種低萘芳烴溶劑的結晶裝置，包括結晶塔(1)，其特征在于：所述結晶塔(1)的頂部固定設有進料管(2)，所述結晶塔(1)的底部固定設有出料管(4)和多個支撐腿(3)，多個所述支撐腿(3)的個數為六個，六個所述支撐腿(3)呈環形等距陣列，所述結晶塔(1)的外部固定設有安裝板(5)，所述安裝板(5)的頂部設有報警結構(6)。

2.根據權利要求1所述的一種低萘芳烴溶劑的結晶裝置，其特征在于：所述報警結構(6)包括與安裝板(5)固定連接的安裝箱(601)，所述安裝箱(601)的一側固定設有溫度傳感器(602)，所述溫度傳感器(602)的一端貫穿結晶塔(1)的一側內壁并延伸至結晶塔(1)內，所述安裝箱(601)的底部內壁上固定設有中央控制模塊(603)和信號傳輸模塊(604)，所述安裝箱(601)的底部內壁上設有蓄電池(605)，所述安裝箱(601)的正面設有箱門(606)，所述安裝箱(601)的底部內壁上固定設有豎板(607)，所述豎板(607)上活動設有轉桿(608)，所述轉桿(608)的一端和安裝箱(601)的一側內壁活動連接，所述轉桿(608)上固定設有齒輪(609)，所述安裝箱(601)的底部內壁上固定設有推桿電機(610)，所述推桿電機(610)的輸出端固定設有齒板(611)，所述安裝箱(601)的一側內壁上固定設有導電板(612)，所述導電板(612)的底部固定設有第一導電柱(613)，所述轉桿(608)的一端固定設有導電條(614)，所述導電條(614)的頂部和底部分別設有第二導電柱(615)和第三導電柱(616)，所述安裝箱(601)的頂部固定設有報警燈(617)。

3.根據權利要求2所述的一種低萘芳烴溶劑的結晶裝置，其特征在于：所述報警燈(617)的負極和所述蓄電池(605)的負極電性連接，所述報警燈(617)的正極和第一導電柱(613)電性連接，所述第二導電柱(615)和第三導電柱(616)電性連接，所述第三導電柱(616)和蓄電池(605)的正極電性連接。

4.根據權利要求2所述的一種低萘芳烴溶劑的結晶裝置，其特征在于：所述溫度傳感器(602)、中央控制模塊(603)、信號傳輸模塊(604)和推桿電機(610)電性連接。

5.根據權利要求2所述的一種低萘芳烴溶劑的結晶裝置，其特征在于：所述豎板(607)和安裝箱(601)的一側內壁上均設有安裝孔，所述安裝孔內固定設有軸承，所述軸承內圈固定套設在轉桿(608)上。

6.根據權利要求1所述的一種低萘芳烴溶劑的結晶裝置，其特征在于：所述支撐腿(3)的底部固定設有底腳，所述底腳的底部固定設有防滑墊，所述防滑墊由橡膠制成，所述防滑墊的厚度為三厘米。

技術總結
本技術屬于結晶設備技術領域，尤其為一種低萘芳烴溶劑的結晶裝置，包括結晶塔，所述結晶塔的頂部固定設有進料管，所述結晶塔的底部固定設有出料管和多個支撐腿，本技術通過設置溫度傳感器、中央控制模塊、第一導電柱、導電條、第二導電柱和報警燈，溫度傳感器會檢測結晶塔內的溫度，溫度傳感器會將溫度傳輸至中央控制模塊，當實時溫度超過預設溫度時，中央控制模塊啟動推桿電機，推桿電機再帶動齒板，齒板再帶動齒輪，齒輪再帶動轉桿，轉桿再帶動導電條，導電條再帶動第二導電柱和第三導電柱，當?shù)诙?dǎo)電柱與第一導電柱貼合后，報警燈閃爍報警，能夠令相關人員第一時間知曉設備高溫，無需相關人員實時關注設備溫度，降低勞動強度。

技術研發人員：孫偉偉,孫士清,金杰,盛連觀
受保護的技術使用者：浙江森太化工股份有限公司
技術研發日：20240322
技術公布日：2025/4/28
