本技術屬于篦冷機，具體涉及一種具有新式襯板的篦冷機輥式破碎機。

背景技術：

1、隨著中國水泥工業的快速發展，篦冷機熟料冷卻系統在水泥生產過程中起著至關重要的作用。然而，在實際運行過程中，熟料冷卻系統的破碎效率低下，嚴重影響了水泥生產線的穩定性和產能。具體的，高溫熟料在篦冷機內部易發生結塊，影響熟料冷卻效果，且由于篦冷機破碎機為錘式破碎機，錘頭使用壽命短，大塊熟料進入破碎機后無法及時進行破碎，導致破碎機跳停。

2、因此，提供一種具有新式襯板的篦冷機輥式破碎機。

技術實現思路

1、針對上述背景技術所提出的問題，本實用新型的目的是：旨在提供一種具有新式襯板的篦冷機輥式破碎機。

2、為實現上述技術目的，本實用新型采用的技術方案如下：

3、一種具有新式襯板的篦冷機輥式破碎機，包括破碎箱，所述破碎箱的上端設有進料口，所述破碎箱的下端設有出料口；

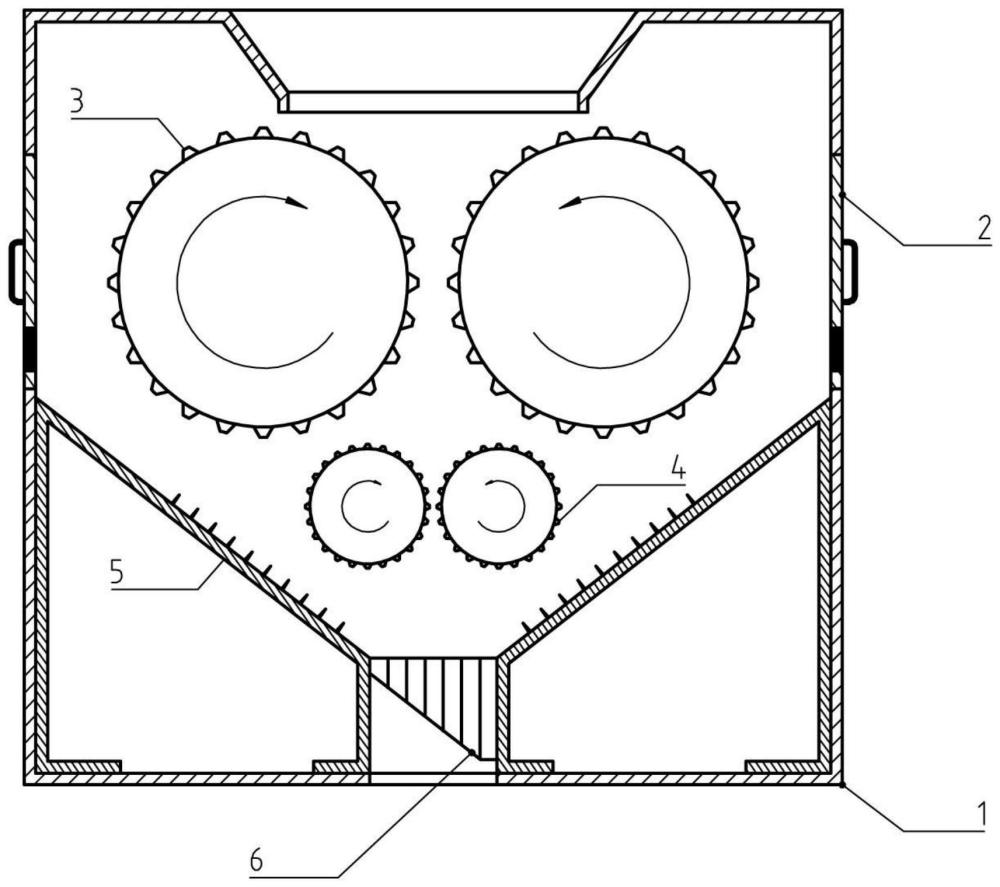

4、所述破碎箱的內腔布置兩個主破碎輥和兩個次破碎輥，所述主破碎輥對稱布置于進料口的下方，所述次破碎輥對稱布置于主破碎輥的下方并承接由主破碎輥掉落的熟料，所述主破碎輥之間的破碎間距大于次破碎輥之間的破碎間距；

5、所述出料口處設置導料襯板，所述導料襯板為拱起的弧形，所述導料襯板的兩側設有斜切面，所述導料襯板的斜切面擴大并分散熟料的落點，所述導料襯板的俯視形狀為平行四邊形，所述斜切面構成平行四邊形的斜邊。

6、進一步限定，所述破碎箱的旁側設有檢修口，所述檢修口連接檢修板，所述檢修板設有玻璃觀察窗以及握把，這樣的結構設計，檢修口用于檢修，玻璃觀察窗可以在不打開檢修板的情況下，進行觀察，握把用于持握施力。

7、進一步限定，所述破碎箱的內腔對稱布置兩扇匯料板，所述匯料板設有匯料斜面以及位于匯料斜面下沿的裙邊，兩扇所述匯料板按照匯料斜面的間距呈上遠下近的位置關系布置，所述導料襯板位于兩扇匯料板的裙邊之間，這樣的結構設計，兩扇匯料板的匯料斜面共同形成上大下小的匯聚口，起到匯聚的作用，裙邊用于防止熟料從導料襯板的側邊中途灑落。

8、進一步限定，所述匯料板的匯料斜面設有尖刺狀的破碎釘，這樣的結構設計，破碎釘有助于破碎彈射在匯料斜面上的熟料，提高破碎效果。

9、進一步限定，所述導料襯板的表面沿長度方向設有若干平行的分隔條，這樣的結構設計，分隔條用于強制分隔空間，形成料道，規范熟料下落位置。

10、本實用新型的有益效果：以破碎輥代替錘頭實現對結塊熟料的破碎，結塊熟料在兩個主破碎輥和次破碎輥的壓力作用下破碎，效果更好，并且能夠有效分散熟料的落點位置，使熟料分散攤開，避免熟料堆積而無法與冷空氣有效接觸。

技術特征：

1.一種具有新式襯板的篦冷機輥式破碎機，其特征在于：包括破碎箱(1)，所述破碎箱(1)的上端設有進料口(11)，所述破碎箱(1)的下端設有出料口(12)；

2.根據權利要求1所述的一種具有新式襯板的篦冷機輥式破碎機，其特征在于：所述破碎箱(1)的旁側設有檢修口(13)，所述檢修口(13)連接檢修板(2)，所述檢修板(2)設有玻璃觀察窗(22)以及握把(21)。

3.根據權利要求1所述的一種具有新式襯板的篦冷機輥式破碎機，其特征在于：所述破碎箱(1)的內腔對稱布置兩扇匯料板(5)，所述匯料板(5)設有匯料斜面(51)以及位于匯料斜面(51)下沿的裙邊(52)，兩扇所述匯料板(5)按照匯料斜面(51)的間距呈上遠下近的位置關系布置，所述導料襯板(6)位于兩扇匯料板(5)的裙邊(52)之間。

4.根據權利要求3所述的一種具有新式襯板的篦冷機輥式破碎機，其特征在于：所述匯料板(5)的匯料斜面(51)設有尖刺狀的破碎釘(53)。

5.根據權利要求1所述的一種具有新式襯板的篦冷機輥式破碎機，其特征在于：所述導料襯板(6)的表面沿長度方向設有若干平行的分隔條(62)。

技術總結
本技術屬于篦冷機技術領域，公開了一種具有新式襯板的篦冷機輥式破碎機，包括破碎箱，所述破碎箱的上端設有進料口，所述破碎箱的下端設有出料口；所述破碎箱的內腔布置兩個主破碎輥和兩個次破碎輥，所述主破碎輥對稱布置于進料口的下方，所述次破碎輥對稱布置于主破碎輥的下方并承接由主破碎輥掉落的熟料，所述主破碎輥之間的破碎間距大于次破碎輥之間的破碎間距；所述出料口處設置導料襯板，所述導料襯板為拱起的弧形，所述導料襯板的兩側設有斜切面，所述導料襯板的斜切面擴大并分散熟料的落點。

技術研發人員：劉震,唐永江,楊萬峰,孫天明,候平陽,于海濤,吳鵬飛
受保護的技術使用者：天能水泥有限公司
技術研發日：20240327
技術公布日：2025/4/28
