本技術涉及中空纖維膜過濾設備，具體是一種中空纖維膜過濾裝置。

背景技術：

1、中空纖維膜過濾裝置采用的是在筒形外殼內放置多根中空纖維膜棒結構，現有的中空纖維膜過濾裝置的缺點在于，由于筒形外殼在進行拆裝時較為繁瑣，使其內部的中空纖維膜在進行拆卸以及安裝時較為麻煩。并且在將新的中空纖維膜放入到筒形外殼內部時，其多根分支之間的造型難以保持。由于上述缺點的存在，造成了現有的中空纖維膜過濾裝置無法滿足實際的工作需求，對此人們進行了大量的研究。

技術實現思路

1、本實用新型所要解決的技術問題是提供一種中空纖維膜過濾裝置，其能夠解決上述現在技術中的問題。

2、本實用新型是通過以下技術方案來實現的：本實用新型的一種中空纖維膜過濾裝置，包括管道外殼，其特征在于，所述管道外殼下側設置有轉動座體，所述轉動座體一側鉸接設置有端蓋閥門，所述端蓋閥門一側設置有連接環，所述管道外殼外表面滑動的設置有第一密封環，所述管道外殼另一端還設置有凸臺，所述凸臺一側設置有蓋板，所述蓋板與所述凸臺連接固定。

3、進一步的技術方案，所述管道外殼上還設置有鉸接座，所述鉸接座一側設置有移動座體，所述鉸接座內鉸接設置有轉動桿，所述轉動桿一側設置有相抵塊。

4、進一步的技術方案，所述移動座體端部設置有多個滑桿，所述滑桿滑動的穿過所述鉸接座一側的連接座，所述滑桿與所述第一密封環固定。

5、進一步的技術方案，所述轉動桿頂部鉸接設置有配合桿，所述配合桿與所述移動座體鉸接設置，所述鉸接座與所述移動座體之間設置有調節所述鉸接座和移動座體之間距離的調節組件。

6、進一步的技術方案，調節組件包括設置于所述鉸接座一側的筒體，所述筒體內轉動的設置有內螺紋轉動筒，所述內螺紋轉動筒內螺紋配合連接設置有螺紋桿，所述螺紋桿端部設置有端部塊，所述端部塊與所述移動座體固定。

7、進一步的技術方案，所述蓋板與所述凸臺連接固定的方式采用螺栓的固定方式。

8、進一步的技術方案，所述凸臺內設置有凹槽，所述蓋板內設置配合槽，所述凹槽和配合槽內插接設置有第二密封環，使所述凸臺、第二密封環和蓋板連接形成密封結構。

9、進一步的技術方案，所述蓋板內設置有限位孔。

10、本實用新型的有益效果是：

11、一、通過將所述管道外殼兩端分別設置有便于人員進行拆卸的凸臺和蓋板，以及端蓋閥門和轉動座體，使人員能夠對所述中空纖維膜連接端和中空纖維膜管進行便捷更換，且能夠對所述中空纖維膜連接端和中空纖維膜管的方位以及位置進行調整。

12、二、凹槽和配合槽的結構設計，使所述第一密封環設置在其中后能夠使所述凸臺和蓋板在重合后密封性提升，所述限位孔能夠將所述管內腔端部進行限制以保持所述管內腔的造型。

13、三、將所述第一密封環、相抵塊和轉動桿設置成為聯動的方式，使所述端蓋閥門在與所述管道外殼對齊之后，一方面使所述第一密封環將所述管道外殼和端蓋閥門之間接縫處密封，另一方面利用所述相抵塊相抵于所述端蓋閥門一側，使所述端蓋閥門壓緊于所述管道外殼端面，進一步提高密封性。

技術特征：

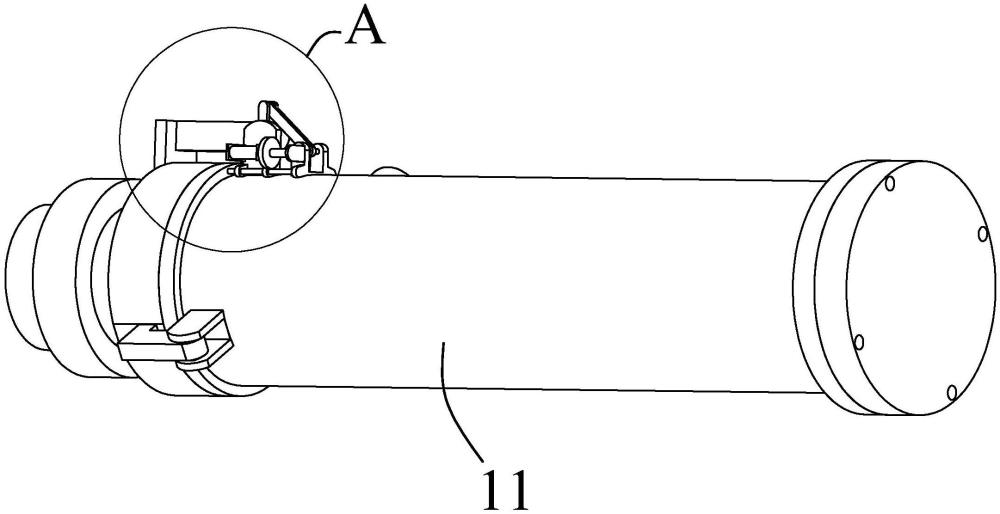

1.一種中空纖維膜過濾裝置，包括管道外殼(11)，其特征在于，所述管道外殼(11)下側設置有轉動座體(64)，所述轉動座體(64)一側鉸接設置有端蓋閥門(62)，所述端蓋閥門(62)一側設置有連接環(63)，所述管道外殼(11)外表面滑動的設置有第一密封環(14)，所述管道外殼(11)另一端還設置有凸臺(43)，所述凸臺(43)一側設置有蓋板(45)，所述蓋板(45)與所述凸臺(43)連接固定。

2.根據權利要求1所述的一種中空纖維膜過濾裝置，其特征在于：所述管道外殼(11)上還設置有鉸接座(18)，所述鉸接座(18)一側設置有移動座體(24)，所述鉸接座(18)內鉸接設置有轉動桿(17)，所述轉動桿(17)一側設置有相抵塊(16)。

3.根據權利要求2所述的一種中空纖維膜過濾裝置，其特征在于：所述移動座體(24)端部設置有多個滑桿(25)，所述滑桿(25)滑動的穿過所述鉸接座(18)一側的連接座(12)，所述滑桿(25)與所述第一密封環(14)固定。

4.根據權利要求3所述的一種中空纖維膜過濾裝置，其特征在于：所述轉動桿(17)頂部鉸接設置有配合桿(21)，所述配合桿(21)與所述移動座體(24)鉸接設置，所述鉸接座(18)與所述移動座體(24)之間設置有調節所述鉸接座(18)和移動座體(24)之間距離的調節組件。

5.根據權利要求4所述的一種中空纖維膜過濾裝置，其特征在于：調節組件包括設置于所述鉸接座(18)一側的筒體(13)，所述筒體(13)內轉動的設置有內螺紋轉動筒(19)，所述內螺紋轉動筒(19)內螺紋配合連接設置有螺紋桿(22)，所述螺紋桿(22)端部設置有端部塊(23)，所述端部塊(23)與所述移動座體(24)固定。

6.根據權利要求1-5其中任意一項的所述的一種中空纖維膜過濾裝置，其特征在于：所述蓋板(45)與所述凸臺(43)連接固定的方式采用螺栓的固定方式。

7.根據權利要求1-5其中任意一項的所述的一種中空纖維膜過濾裝置，其特征在于：所述凸臺(43)內設置有凹槽(42)，所述蓋板(45)內設置配合槽(52)，所述凹槽(42)和配合槽(52)內插接設置有第二密封環(44)。

8.根據權利要求1-5其中任意一項的所述的一種中空纖維膜過濾裝置，其特征在于：所述蓋板(45)內設置有限位孔(51)。

技術總結
本技術公開了一種中空纖維膜過濾裝置，包括管道外殼，其特征在于，所述管道外殼下側設置有轉動座體，所述轉動座體一側鉸接設置有端蓋閥門，所述端蓋閥門一側設置有連接環，所述管道外殼外表面滑動的設置有第一密封環，所述管道外殼另一端還設置有凸臺，所述凸臺一側設置有蓋板，所述蓋板與所述凸臺連接固定，該裝置通過設置了凹槽、第二密封環和蓋板，便于管道外殼一側進行開蓋，同時設置了端蓋閥門，使管道外殼另一側進行開蓋，使人員能夠便于安裝或者更換中空纖維膜連接端和中空纖維膜管。

技術研發人員：唐建強
受保護的技術使用者：浙江華強環境科技有限公司
技術研發日：20240330
技術公布日：2025/4/28
