本技術涉及3d打印，尤其涉及一種3d打印耗材干燥箱的除濕結構及干燥箱。

背景技術：

1、現有裝載干燥劑或吸濕劑的干燥箱，其更換干燥劑或吸濕劑比較麻煩，嚴重影響干燥箱內的除濕效率；

2、如專利申請?zhí)枮閏n202321485167.2、專利名稱為3d打印線材干燥箱，其包含有一殼件、一卡合件、一襯套件以及一除濕裝置，該殼件包含有一第一殼部以及一第二殼部，該第一殼部與該第二殼部是通過該卡合件可拆卸地彼此結合，該襯套件轉動設置于該殼件且可允許一補充線材卷設置于其上，該除濕裝置設置于該殼件內且包含有一容置盒，該容置盒包含有一第一盒部、一第二盒部以及一鎖固組件，該第一盒部與該第二盒部是通過該鎖固組件彼此結合，該鎖固組件位于該第一殼部與該第二殼部之間且分別抵接于該第一殼部與該第二殼部，但是該技術方案的缺點是當其干燥箱內的干燥劑吸濕飽和后更換不方便。

技術實現思路

1、本實用新型的目的在于提供一種3d打印耗材干燥箱的除濕結構及干燥箱，以解決現有技術中的問題，具體技術方案如下：

2、一種3d打印耗材干燥箱的除濕結構，包括外殼和儲存盒，外殼內固定有兩個限位板，儲存盒滑動插入在兩個限位板之間，外殼內安裝有風機，外殼兩側設有開孔，儲存盒內設有吸濕劑。

3、進一步，所述外殼靠近儲存盒一側的開孔內安裝有進氣網。

4、進一步，所述限位板與夾板滑動連接，限位板與夾板之間設有彈簧，儲存盒與夾板滑動連接。

5、進一步，所述外殼內固定有金屬片一，夾板內固定有金屬片二，限位板和金屬片一均與金屬片二滑動連接，金屬片二可通過電線一連接到外部電源。

6、進一步，所述風機包括電機和風扇，電機固定在支架上，電機輸出端與風扇連接，支架固定在外殼內，電機通過電線二與金屬片一固定連接。

7、進一步，所述外殼內固定有加熱器，加熱器與加熱線圈電連接，加熱線圈固定在支架上。

8、進一步，所述儲存盒包括儲存盒外殼，限位板和夾板均與儲存盒外殼滑動連接，儲存盒外殼側面通過磁石吸附有金屬門板，儲存盒外殼內設有吸濕劑。

9、進一步，所述儲存盒外殼上端固定有壓板，壓板與轉桿轉動連接，壓板上固定有蓋板，轉桿與蓋板之間設有扭簧。

10、進一步，所述轉桿與連接桿一固定連接，連接桿一兩端分別與連兩個接桿二鉸接連接，連接桿二與滑桿轉動連接，滑桿與壓板滑動連接，滑桿前端插入外殼內。

11、一種3d打印耗材干燥箱，包括干燥箱本體，干燥箱本體內安裝有如上述任一項所述的一種3d打印耗材干燥箱的除濕結構。

12、本實用新型的優(yōu)點在于：

13、儲存盒通過兩個限位板插入外殼內，儲存盒與風機并排位于外殼內，啟動風機，外殼外的空氣從靠近儲存盒一側的開孔進入外殼內，空氣經過儲存盒，空氣中的水分被吸濕劑吸收，干燥的空氣經過風機從另一個開孔吹出，進而完成對干燥箱內的空氣除濕，儲存盒可向上提拉，儲存盒與外殼分離，可更換吸濕劑，該除濕結構其緊湊合理，通過快捷拆卸和安裝儲存盒，可快速更換吸濕劑，同時能夠有效去除3d打印耗材中的濕氣，確保在除濕過程中箱內溫度穩(wěn)定，避免熱量散失。

技術特征：

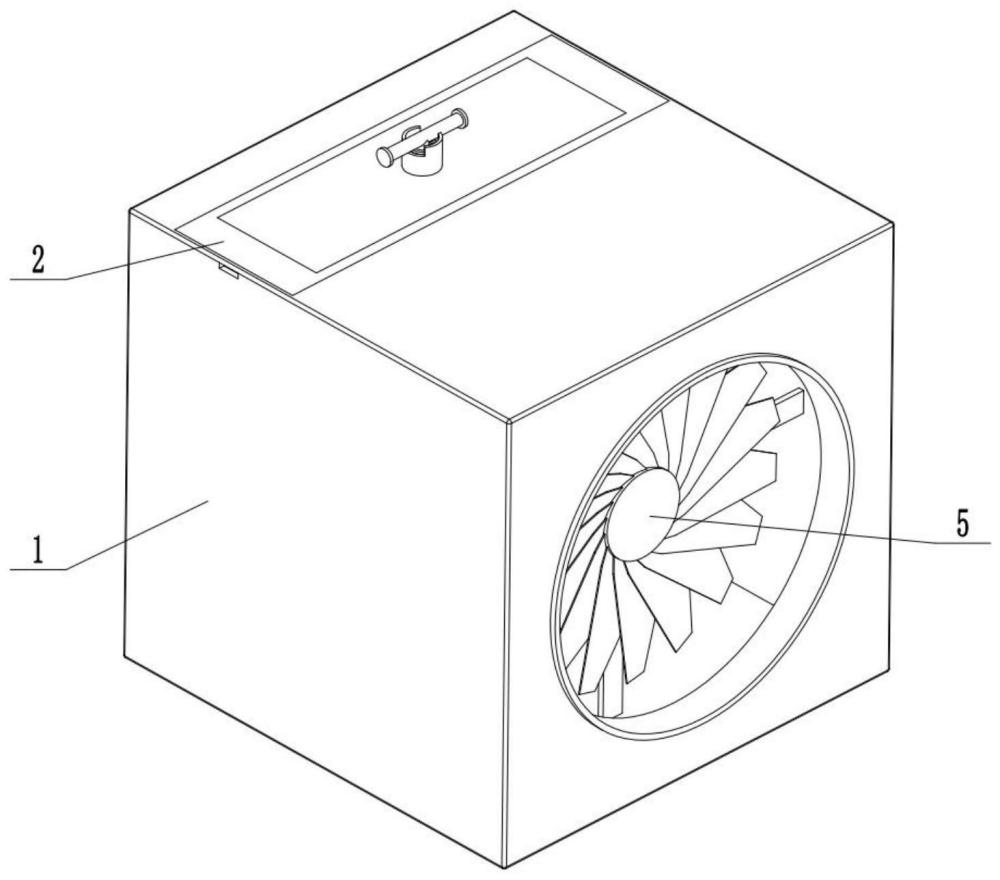

1.一種3d打印耗材干燥箱的除濕結構，其特征在于，包括外殼(1)和儲存盒(2)，外殼(1)內固定有兩個限位板(3)，儲存盒(2)滑動插入在兩個限位板(3)之間，外殼(1)內安裝有風機，外殼(1)兩側設有開孔，儲存盒(2)內設有吸濕劑(203)；

2.根據權利要求1所述的一種3d打印耗材干燥箱的除濕結構，其特征在于，所述外殼(1)靠近儲存盒(2)一側的開孔內安裝有進氣網(6)。

3.根據權利要求1所述的一種3d打印耗材干燥箱的除濕結構，其特征在于，所述外殼(1)內固定有金屬片一(9)，夾板(8)內固定有金屬片二(10)，限位板(3)和金屬片一(9)均與金屬片二(10)滑動連接，金屬片二(10)可通過電線一(11)連接到外部電源。

4.根據權利要求3所述的一種3d打印耗材干燥箱的除濕結構，其特征在于，所述風機包括電機(4)和風扇(5)，電機(4)固定在支架(13)上，電機(4)輸出端與風扇(5)連接，支架(13)固定在外殼(1)內，電機(4)通過電線二(12)與金屬片一(9)固定連接。

5.根據權利要求4所述的一種3d打印耗材干燥箱的除濕結構，其特征在于，所述外殼(1)內固定有加熱器(15)，加熱器(15)與加熱線圈(14)電連接，加熱線圈(14)固定在支架(13)上。

6.根據權利要求1所述的一種3d打印耗材干燥箱的除濕結構，其特征在于，所述儲存盒(2)包括儲存盒外殼(201)，限位板(3)和夾板(8)均與儲存盒外殼(201)滑動連接，儲存盒外殼(201)側面通過磁石(211)吸附有金屬門板(202)，儲存盒外殼(201)內設有吸濕劑(203)。

7.根據權利要求6所述的一種3d打印耗材干燥箱的除濕結構，其特征在于，所述儲存盒外殼(201)上端固定有壓板(204)，壓板(204)與轉桿(205)轉動連接，壓板(204)上固定有蓋板(207)，轉桿(205)與蓋板(207)之間設有扭簧(206)。

8.根據權利要求7所述的一種3d打印耗材干燥箱的除濕結構，其特征在于，所述轉桿(205)與連接桿一(208)固定連接，連接桿一(208)兩端分別與連兩個接桿二(209)鉸接連接，連接桿二(209)與滑桿(210)轉動連接，滑桿(210)與壓板(204)滑動連接，滑桿(210)前端插入外殼(1)內。

9.一種3d打印耗材干燥箱，其特征在于，包括干燥箱本體，干燥箱本體內安裝有如權利要求1-8任一項所述的一種3d打印耗材干燥箱的除濕結構。

技術總結
本技術涉及3D打印技術領域，尤其涉及一種3D打印耗材干燥箱的除濕結構及干燥箱，包括外殼和儲存盒，外殼內固定有兩個限位板，儲存盒滑動插入在兩個限位板之間，外殼內安裝有風機，外殼兩側設有開孔，儲存盒內設有吸濕劑，啟動風機，外殼外的空氣從靠近儲存盒一側的開孔進入外殼內，空氣經過儲存盒，空氣中的水分被吸濕劑吸收，干燥的空氣經過風機從另一個開孔吹出，進而完成對干燥箱內的空氣除濕，儲存盒可向上提拉，儲存盒與外殼分離，可更換吸濕劑，該除濕結構其緊湊合理，通過快捷拆卸和安裝儲存盒，可快速更換吸濕劑，同時能夠有效去除3D打印耗材中的濕氣。

技術研發(fā)人員：張淑蓮,李麗平,黃輝平
受保護的技術使用者：深圳市洋明達科技有限公司
技術研發(fā)日：20240412
技術公布日：2025/3/20
