本技術涉及一種蒸餾裝置，具體地說是涉及一種超重力連體臥式酒精蒸餾機。

背景技術：

1、公告號為：cn?216536946?u的中國發明說明書公開了一種新型結構的雙溢流高效酒精回收塔，它包括：1、蒸餾釜；2、透明窗口；3、連接管a；4、連接管b；5、再沸器；6、蒸汽入口；7、壓力表；8、溫度表；9、蒸汽管；10、蒸餾塔；3、進液管；4、蒸餾管；5、冷凝器；14、冷凝管；15、穩壓器；16、回流管；17、稀酒精管；18、控制閥a；19、控制閥b；20、控制閥c；21、濃酒精管；22、冷卻器；23、回收管；24、收集罐。這種新型結構的雙溢流高效酒精回收塔的不足之處是：其一、由于該再沸器5和蒸餾釜1兩者為分開設置，導致占地面積大。其二、蒸發時，從外部進入蒸餾釜l的稀酒精耍通過液料管流進設在外部的再沸器5內進行預熱，經加熱后的酒精蒸汽又經再沸器5的上出口、蒸汽管進入蒸餾釜內進行蒸發，這樣使稀酒精在加熱蒸發時的流程較長，導致加熱效果差，能源消耗大。

技術實現思路

1、本實用新型針對上述的不足提供一種占地面積小、加熱效果好的超重力分體酒精蒸餾機。

2、本實用新型是這樣實現的：一種超重力連體臥式酒精蒸餾機，包括儲罐、超重力離心機、冷凝器、冷卻器和酒精儲罐，該儲罐的右方設有加熱蒸發器，所述加熱蒸發器包括臥式主罐體、帶有列管的臥式列管加熱器和夾套加熱器，將所述臥式列管加熱器鑲在臥式主罐體的中下部，連接后的臥式列管加熱器的左右兩端分別從臥式主罐體的左右兩邊伸出，此時處在臥式主罐體內腔的列管部分為裸露狀態；該臥式列管加熱器兩端的外壁與臥式主罐體的罐壁之間為密封連接，所述密封連接為電焊的方式連接；臥式列管加熱器的左端設有蒸汽進口，臥式列管加熱器右端的底部設有冷凝水出口；該夾套加熱器設在臥式主罐體的底部；在臥式主罐體底部的中間設有廢液出口，臥式主罐體的頂部設有稀酒精進口、第一蒸汽出口、清洗口和回流口，該清洗口上設有向下伸入臥式主罐體內腔的可伸縮清洗球，臥式主罐體的上部和右邊分別設有視鏡和人孔視鏡，該超重力離心機設在加熱蒸發器的右上方，所述臥式主罐體的第一蒸汽出口通過第一管道與超重力離心機下部的第一蒸汽進口相接，臥式主罐體的回流口通過第二回流管與超重力離心機底部的出液口相接，該儲罐的稀酒精出口通過第一出液管、第二出液管與臥式主罐體的稀酒精進口相接。

3、本實用新型的有益效果是：其一、采用將臥式主罐體、臥式列管加熱器和夾套加熱器三者連為一體，這樣占地面積小。其二、由于臥式主罐體、臥式列管加熱器和夾套加熱器三者連為一體，使臥式列管加熱器的列管和夾套加熱器可分別對臥式主罐體的內部和底部進行加熱，大大提高了對臥式主罐體的加熱能力，這樣，稀酒精可直接在立式主罐體內進行加熱蒸發，而不需要流向設在外部的加熱器進行預熱；從而解決了稀酒精在加熱蒸發時因流程較長導致加熱效果差的問題。

技術特征：

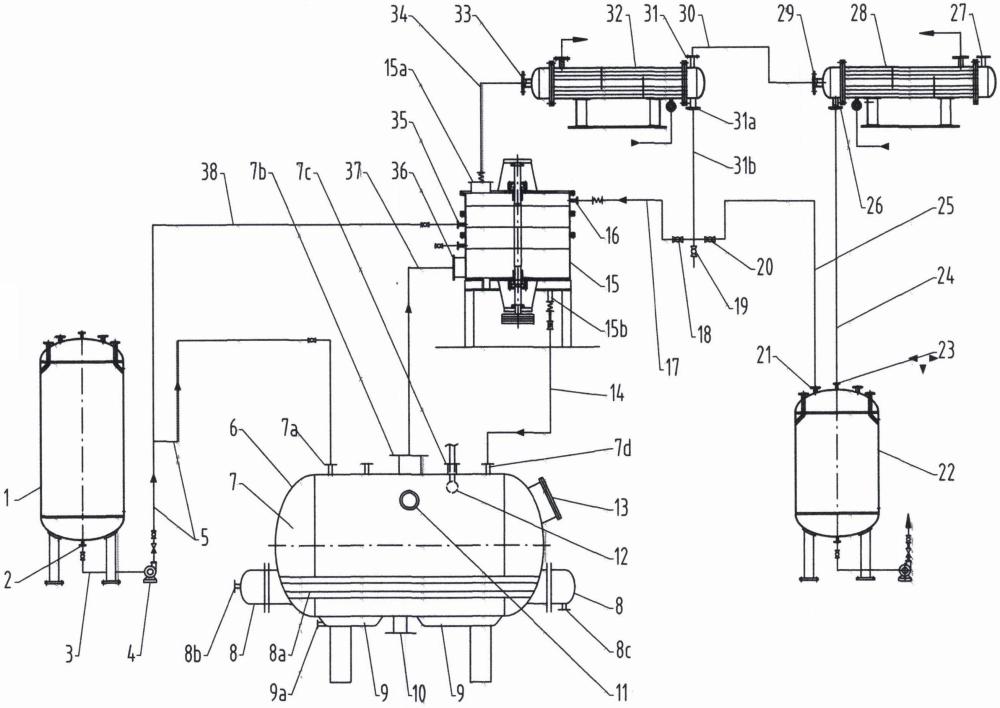

1.一種超重力連體臥式酒精蒸餾機，包括儲罐、超重力離心機、冷凝器、冷卻器和酒精儲罐，其特征是：該儲罐(1)的右方設有加熱蒸發器(6)，所述加熱蒸發器(6)包括臥式主罐體(7)、帶有列管(8a)的臥式列管加熱器(8)和夾套加熱器(9)，將所述臥式列管加熱器(8)鑲在臥式主罐體(7)的中下部，連接后的臥式列管加熱器(8)的左右兩端分別從臥式主罐體(7)的左右兩邊伸出，此時處在臥式主罐體(7)內腔的列管(8a)部分為裸露狀態；該臥式列管加熱器(8)兩端的外壁與臥式主罐體(7)的罐壁之間為密封連接，所述密封連接為電焊的方式連接；臥式列管加熱器(8)的左端設有蒸汽進口(8b)，臥式列管加熱器(8)右端的底部設有冷凝水出口(8c)；該夾套加熱器(9)設在臥式主罐體(7)的底部；在臥式主罐體(7)底部的中間設有廢液出口(10)，臥式主罐體(7)的頂部設有稀酒精進口(7a)、第一蒸汽出口(7b)、清洗口(7c)和回流口(7d)，該清洗口(7c)上設有向下伸入臥式主罐體內腔的可伸縮清洗球(12)，臥式主罐體(7)的上部和右邊分別設有視鏡(11)和人孔視鏡(13)，該超重力離心機(15)設在加熱蒸發器(6)的右上方，所述臥式主罐體(7)的第一蒸汽出口(7b)通過第一管道(37)與超重力離心機(15)下部的第一蒸汽進口(36)相接，臥式主罐體(7)的回流口(7d)通過第二回流管(14)與超重力離心機底部的出液口(15b)相接，該儲罐的稀酒精出口(2)通過第一出液管(3)、第二出液管(5)與臥式主罐體(7)的稀酒精進口(7a)相接。

技術總結
本技術公開了一種超重力連體臥式酒精蒸餾機，包括儲罐、超重力離心機、冷凝器、冷卻器和酒精儲罐，該儲罐的右方設有加熱蒸發器，加熱蒸發器包括臥式主罐體、臥式列管加熱器和夾套加熱器，將臥式列管加熱器鑲在臥式主罐體的中下部，臥式列管加熱器的左端設有蒸汽進口，臥式列管加熱器右端的底部設有冷凝水出口；該夾套加熱器設在臥式主罐體的底部；臥式主罐體底部設有廢液出口，臥式主罐體的頂部設有稀酒精進口、第一蒸汽出口和回流口，該第一蒸汽出口通過第一管道與右上方的超重力離心機的第一蒸汽進口相接，該回流口通過第二回流管與超重力離心機的出液口相接，該儲罐通過第一出液管、第二出液管與臥式主罐體的稀酒精進口相接。

技術研發人員：王成東
受保護的技術使用者：上海成東科技有限公司
技術研發日：20240415
技術公布日：2025/4/28
