本技術涉及一種硫化裝置，特別涉及一種輪胎硫化膠囊的硫化裝置，屬于輪胎加工。

背景技術：

1、輪胎硫化時，利用輪胎定型硫化機的中心機構將膠囊裝入胎胚并定型與硫化，輪胎硫化后,將膠囊從輪胎內腔中拔出，膠囊是由橡膠制成的，在輪胎硫化過程中，膠囊不斷被加熱、冷卻、拉伸、折疊，因此，膠囊很容易老化，是易損耗品，需經常更換。

2、其中申請?zhí)枮椤癱n202021363610.5”所公開的“一種輪胎硫化機膠囊夾持裝置”，其“包括硫化機中心桿，所述硫化機中心桿上固定有中心環座，所述中心環座上設有下夾環，所述硫化機中心桿的表面套設有膠囊，所述下夾環的上表面開設有對膠囊進行初次定位的定位槽”，本實用新型中，通過螺帽、壓環、彈簧二、插桿、限位塊和限位槽的設置，使得轉動螺帽，螺帽在螺紋柱上邊轉動邊向下移動，從而會擠壓壓環向下移動，壓環帶動插桿向下移動，由于插桿底端的斜面與抵壓桿上的斜面相適配，插桿的下移會克服彈簧一的彈力推動抵壓桿，使得抵壓桿對膠囊的頂端進行抵壓固定，從而能夠簡單快速的對膠囊進行安裝，需要拆卸膠囊時，旋出螺帽，在彈簧二彈力的作用下會推動壓環帶動插桿向上移動，解除對抵壓桿的擠壓，在彈簧一彈力的作用下會推動抵壓桿解除對膠囊的抵壓固定，從而能夠完成對膠囊的拆卸，且操作簡單方便。

3、但是上述方式還存在以下缺陷：通過旋轉設置的螺母對膠囊實施拆裝操作，但是在對膠囊拆裝時需要工作人員利用專門的工具對螺母實現旋轉操作，可能需要過多的時間對硫化膠囊進行裝卸，耗費過多的時長。

技術實現思路

1、本實用新型的目的在于提供一種輪胎硫化膠囊的硫化裝置，以解決上述背景技術中提出的在對膠囊拆裝時需要工作人員利用專門的工具對螺母實現旋轉操作，可能需要過多的時間對硫化膠囊進行裝卸，耗費過多的時長的問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種輪胎硫化膠囊的硫化裝置，包括膠囊主體，所述膠囊主體的頂部邊緣處和底部邊緣均套設有鋼圈，所述膠囊主體的內部設有固定盒，所述固定盒的內部滑動設有兩個l型板，所述l型板的一端設有用于對所述膠囊主體內壁擠壓的擠壓柱，所述固定盒的內部設有用于對所述l型板移動的調節組件，所述固定盒的一側設有固定板，所述固定盒的表面設有用于對所述固定盒支撐的支撐組件。

3、作為本實用新型的一種優選技術方案，位于頂部的所述鋼圈的頂部設有拉桿，位于底部的所述鋼圈的底部均勻的設有三個支撐桿，且支撐桿的底部設有安裝盤，所述安裝盤的表面設有若干個安裝孔一。

4、作為本實用新型的一種優選技術方案，所述固定盒的頂部和底部均開設有與l型板對應的移動槽，且l型板與移動槽滑動連接。

5、作為本實用新型的一種優選技術方案，所述調節組件包括正反轉電機，所述正反轉電機固定安裝在固定板一側的中部，所述正反轉電機的輸出軸設有齒輪，所述l型板的另一端設有齒條板，所述齒輪分別與兩個齒條板嚙合連接。

6、作為本實用新型的一種優選技術方案，所述支撐組件包括支撐柱，所述支撐柱固定安裝在固定盒一側的底部，所述支撐柱的底部貫穿位于底部的所述擠壓柱并置于擠壓柱的底部。

7、作為本實用新型的一種優選技術方案，所述支撐柱的表面設有套設有環形充氣管，所述環形充氣管與擠壓柱的底部固定連接，且環形充氣管與支撐柱之間設有密封圈，所述環形充氣管的一側設有用于充氣的加氣管。

8、作為本實用新型的一種優選技術方案，位于底部的所述擠壓柱的內部開設有與支撐柱對應的通孔，所述環形充氣管與通孔之間相互連通。

9、作為本實用新型的一種優選技術方案，所述支撐柱的底端設有固定盤，所述固定盤的表面開設有若干個安裝孔二。

10、與相關技術相比較，本實用新型提供的一種輪胎硫化膠囊的硫化裝置具有如下有益效果：

11、1、通過將膠囊主體套設在固定盒的外部，移動設置的兩個l型板同步做對向移動，使得兩個擠壓柱同步做對向移動，使得兩個擠壓柱分別擠壓膠囊主體的內壁，配合在膠囊主體頂部和底部處設置的鋼圈，使得擠壓柱的頂部配合鋼圈對膠囊主體的上下邊緣處進行擠壓，進而便于對膠囊主體起到固定的作用，便于后期工作人員對輪胎硫化膠囊進行裝卸，減少裝卸時長，其使用便捷性好；

12、2、通過設置的支撐組件，配合通孔、環形充氣管和加氣管的設置，便于利用充氣設備利用加氣管對膠囊主體的內部充入氮氣或者是其他氣體，使用起來更加便捷。

技術特征：

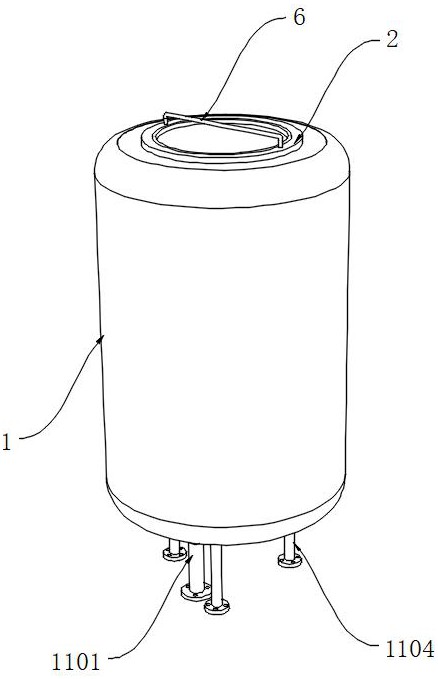

1.一種輪胎硫化膠囊的硫化裝置，包括膠囊主體（1），其特征在于，所述膠囊主體（1）的頂部邊緣處和底部邊緣均套設有鋼圈（2），所述膠囊主體（1）的內部設有固定盒（3），所述固定盒（3）的內部滑動設有兩個l型板（4），所述l型板（4）的一端設有用于對所述膠囊主體（1）內壁擠壓的擠壓柱（5），所述固定盒（3）的內部設有用于對所述l型板（4）移動的調節組件（9），所述固定盒（3）的一側設有固定板（7），所述固定盒（3）的表面設有用于對所述固定盒（3）支撐的支撐組件（11）。

2.根據權利要求1所述的輪胎硫化膠囊的硫化裝置，其特征在于：位于頂部的所述鋼圈（2）的頂部設有拉桿（6），位于底部的所述鋼圈（2）的底部均勻的設有三個支撐桿（1104），且支撐桿（1104）的底部設有安裝盤，所述安裝盤的表面設有若干個安裝孔一。

3.根據權利要求1所述的輪胎硫化膠囊的硫化裝置，其特征在于：所述固定盒（3）的頂部和底部均開設有與l型板（4）對應的移動槽（8），且l型板（4）與移動槽（8）滑動連接。

4.根據權利要求1所述的輪胎硫化膠囊的硫化裝置，其特征在于：所述調節組件（9）包括正反轉電機（901），所述正反轉電機（901）固定安裝在固定板（7）一側的中部，所述正反轉電機（901）的輸出軸設有齒輪（902），所述l型板（4）的另一端設有齒條板（903），所述齒輪（902）分別與兩個齒條板（903）嚙合連接。

5.根據權利要求1所述的輪胎硫化膠囊的硫化裝置，其特征在于：所述支撐組件（11）包括支撐柱（1101），所述支撐柱（1101）固定安裝在固定盒（3）一側的底部，所述支撐柱（1101）的底部貫穿位于底部的所述擠壓柱（5）并置于擠壓柱（5）的底部。

6.根據權利要求5所述的輪胎硫化膠囊的硫化裝置，其特征在于：所述支撐柱（1101）的表面設有套設有環形充氣管（1102），所述環形充氣管（1102）與擠壓柱（5）的底部固定連接，且環形充氣管（1102）與支撐柱（1101）之間設有密封圈，所述環形充氣管（1102）的一側設有用于充氣的加氣管（1103）。

7.根據權利要求6所述的輪胎硫化膠囊的硫化裝置，其特征在于：位于底部的所述擠壓柱（5）的內部開設有與支撐柱（1101）對應的通孔（10），所述環形充氣管（1102）與通孔（10）之間相互連通。

8.根據權利要求7所述的輪胎硫化膠囊的硫化裝置，其特征在于：所述支撐柱（1101）的底端設有固定盤，所述固定盤的表面開設有若干個安裝孔二。

技術總結
本技術公開了一種輪胎硫化膠囊的硫化裝置，涉及輪胎加工技術領域，包括膠囊主體，膠囊主體的頂部邊緣處和底部邊緣均套設有鋼圈，膠囊主體的內部設有固定盒，固定盒的內部滑動設有兩個L型板，L型板的一端設有用于對膠囊主體內壁擠壓的擠壓柱，固定盒的內部設有用于對L型板移動的調節組件，固定盒的一側設有固定板；本技術的有益效果是：通過兩個擠壓柱分別擠壓膠囊主體的內壁，配合在膠囊主體頂部和底部處設置的鋼圈，使得擠壓柱的頂部配合鋼圈對膠囊主體的上下邊緣處進行擠壓，進而便于對膠囊主體起到固定的作用，便于后期工作人員對輪胎硫化膠囊進行裝卸，減少裝卸時長，其使用便捷性好。

技術研發人員：王正榮
受保護的技術使用者：南京亞通橡塑有限公司
技術研發日：20240417
技術公布日：2025/4/28
