本技術涉及廢物處理，具體為一種固體廢物雜質處理裝置。

背景技術：

1、凡人類一切活動過程產生的，且對所有者已不再具有使用價值而被廢棄的固態或半固態物質，通稱為固體廢物，各類生產活動中產生的固體廢物俗稱廢渣，生活活動中產生的固體廢物則稱為垃圾，固體廢物是環境的污染源，除了直接污染外，還經常以水、大氣和土壤為媒介污染環境，對水資源、大氣、土壤資源等帶來嚴重的污染，除此之外還會造成嚴重的資源浪費，因此需要對固體廢物進行及時處理，在對固體廢物進行處理時，通常需要將固體廢物進行粉碎，現有固體廢物粉碎機在對固體廢物進行粉碎的過程中，需要用到過濾結構來對粉碎不徹底的雜質進行過濾，而由于過濾結構多為固定設置，因此使得雜質容易堆積在過濾結構上，長此以往，過濾結構將會失去過濾效果，導致粉碎后的雜質全部堆積，為操作人員的工作帶來了麻煩。

技術實現思路

1、(一)解決的技術問題

2、針對現有技術的不足，本實用新型提供了一種固體廢物雜質處理裝置，解決了雜質容易堆積在過濾結構上的問題。

3、(二)技術方案

4、為實現上述目的，本實用新型提供如下技術方案：一種固體廢物雜質處理裝置，包括機體和機體內部設置的兩組粉碎輥，所述機體的內部緊固有兩組橫板，所述橫板的底部緊固有兩組彈簧，四組所述彈簧的底端均與滑動連接在機體內部的活動板緊固，所述活動板的內部緊固有過濾網，所述機體的左右兩側均開設有滑槽，所述活動板的左右兩側均緊固有中心軸，且中心軸遠離活動板的一端貫穿滑槽，所述中心軸的外側活動套接有滑輪，所述機體的左右兩側均緊固有固定軸，所述固定軸的外側活動套接有凸塊，所述凸塊的后側緊固有半齒輪，所述機體的左右兩側均固定設置有馬達，所述馬達的輸出端鍵連接有螺紋管，所述螺紋管的外側螺裝有套管，所述套管的底部緊固有連接板，所述連接板的底部緊固有齒條，所述齒條和半齒輪嚙合。

5、優選的，所述活動板的頂部緊固有四組限位桿，兩組所述限位桿滑動連接在橫板的內部。

6、優選的，所述限位桿的頂端緊固有阻擋塊，且阻擋塊為圓形阻擋塊，所述阻擋塊的直徑大于限位桿的直徑。

7、優選的，所述機體的左右兩側均緊固有保護罩，所述保護罩位于馬達和螺紋管的外側。

8、優選的，所述凸塊為橢圓形凸塊，所述凸塊的厚度小于滑輪的厚度。

9、優選的，所述中心軸的外側緊固有防脫塊，且防脫塊位于滑輪的右側。

10、(三)有益效果

11、與現有技術相比，本實用新型提供了一種固體廢物雜質處理裝置，具備以下有益效果：

12、1、該固體廢物雜質處理裝置，通過凸塊和滑輪之間的配合，進而在凸塊頂動滑輪時，滑輪將會通過中心軸來帶動活動板和過濾網擺動，從而使過濾網震動其頂部堆積的雜質，從而使粉碎徹底的雜質能夠順暢的通過過濾網，而粉碎不徹底的雜質不再堆積，避免出現雜質堆積導致過濾效果失效的情況，為操作人員的工作帶來了便利。

13、2、該固體廢物雜質處理裝置，通過設置彈簧，進而在凸塊頂動滑輪時，彈簧將會被活動板所拉伸，而在凸塊回移不再頂動滑輪時，彈簧將會通過彈動活動板回移的方式帶動過濾網回移，從而使過濾網能夠快速的回至初始位置，保障了該裝置的再次使用，且彈簧的成本低廉，增加了該裝置使用的方式，適宜推廣。

14、3、該固體廢物雜質處理裝置，通過設置限位桿滑動連接在橫板的內部，進而一方面，限位桿保持了活動板在移動中的平衡，防止活動板在移動中出現失衡晃動的情況，保障了活動板的正常位移，另一方面，限位桿限制了活動板的走向，防止出現因活動板錯位所導致該裝置失效的情況，保障了該裝置的正常使用。

技術特征：

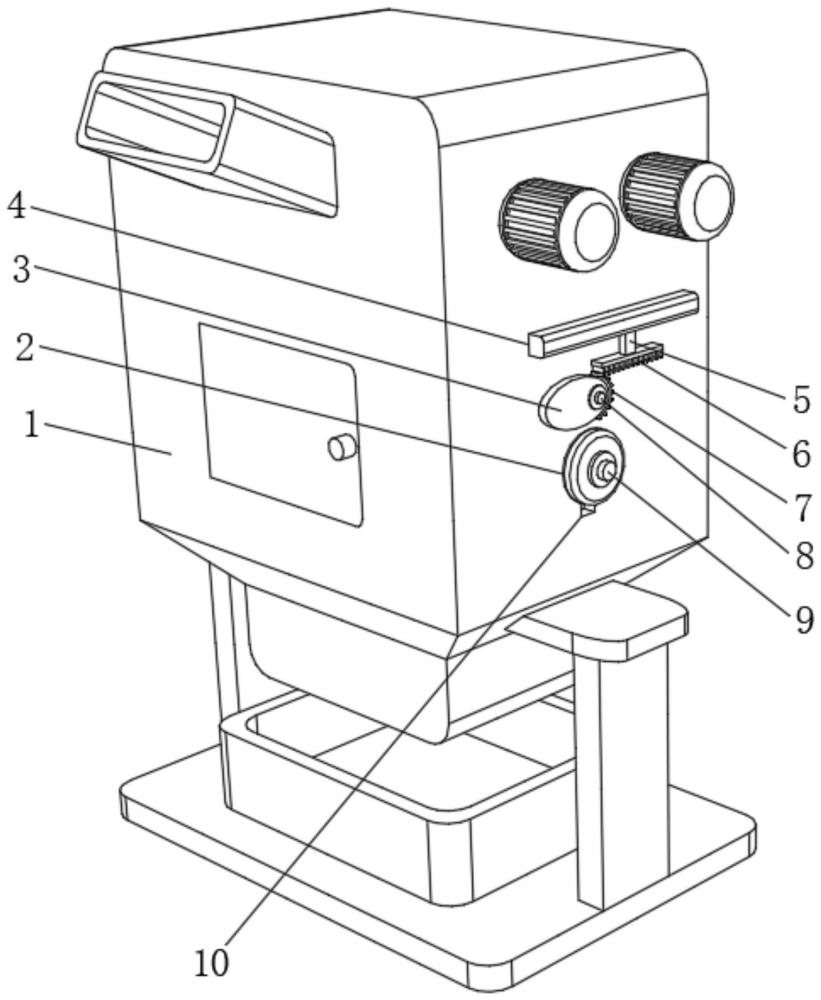

1.一種固體廢物雜質處理裝置，包括機體(1)和機體(1)內部設置的兩組粉碎輥，其特征在于：所述機體(1)的內部緊固有兩組橫板(15)，所述橫板(15)的底部緊固有兩組彈簧(16)，四組所述彈簧(16)的底端均與滑動連接在機體(1)內部的活動板(18)緊固，所述活動板(18)的內部緊固有過濾網(17)，所述機體(1)的左右兩側均開設有滑槽(10)，所述活動板(18)的左右兩側均緊固有中心軸(9)，且中心軸(9)遠離活動板(18)的一端貫穿滑槽(10)，所述中心軸(9)的外側活動套接有滑輪(2)，所述機體(1)的左右兩側均緊固有固定軸(8)，所述固定軸(8)的外側活動套接有凸塊(3)，所述凸塊(3)的后側緊固有半齒輪(7)，所述機體(1)的左右兩側均固定設置有馬達(11)，所述馬達(11)的輸出端鍵連接有螺紋管(13)，所述螺紋管(13)的外側螺裝有套管(12)，所述套管(12)的底部緊固有連接板(5)，所述連接板(5)的底部緊固有齒條(6)，所述齒條(6)和半齒輪(7)嚙合。

2.根據權利要求1所述的一種固體廢物雜質處理裝置，其特征在于：所述活動板(18)的頂部緊固有四組限位桿(19)，兩組所述限位桿(19)滑動連接在橫板(15)的內部。

3.根據權利要求2所述的一種固體廢物雜質處理裝置，其特征在于：所述限位桿(19)的頂端緊固有阻擋塊(14)，且阻擋塊(14)為圓形阻擋塊，所述阻擋塊(14)的直徑大于限位桿(19)的直徑。

4.根據權利要求1所述的一種固體廢物雜質處理裝置，其特征在于：所述機體(1)的左右兩側均緊固有保護罩(4)，所述保護罩(4)位于馬達(11)和螺紋管(13)的外側。

5.根據權利要求1所述的一種固體廢物雜質處理裝置，其特征在于：所述凸塊(3)為橢圓形凸塊，所述凸塊(3)的厚度小于滑輪(2)的厚度。

6.根據權利要求1所述的一種固體廢物雜質處理裝置，其特征在于：所述中心軸(9)的外側緊固有防脫塊，且防脫塊位于滑輪(2)的右側。

技術總結
本技術涉及廢物處理技術領域，且公開了一種固體廢物雜質處理裝置，包括機體和機體內部設置的兩組粉碎輥，所述機體的內部緊固有兩組橫板，所述橫板的底部緊固有兩組彈簧，四組所述彈簧的底端均與滑動連接在機體內部的活動板緊固，所述活動板的內部緊固有過濾網，所述機體的左右兩側均開設有滑槽。該固體廢物雜質處理裝置，通過凸塊和滑輪之間的配合，進而在凸塊頂動滑輪時，滑輪將會通過中心軸來帶動活動板和過濾網擺動，從而使過濾網震動其頂部堆積的雜質，從而使粉碎徹底的雜質能夠順暢的通過過濾網，而粉碎不徹底的雜質不再堆積，避免出現雜質堆積導致過濾效果失效的情況，為操作人員的工作帶來了便利。

技術研發人員：李鋒,郎彪,郎玉蘭
受保護的技術使用者：四川永昊環保科技有限公司
技術研發日：20240416
技術公布日：2025/4/28
