本技術涉及除砂器相關，尤其涉及一種帶有過濾網的除砂器。

背景技術：

1、除砂器是一種將廢水，廢氣中雜質進行分離的裝置，可以將污水的中的砂礫和腐爛的有機物通過離心力的作用進行分離，使污水進行簡單的凈化處理，而此裝置多數作用在原水和補水的水質處理和控制方面上，?可以使我們日常生活的中的水源通過凈化處理得到一定的保障，但是現有的裝置中，都只是簡單通過離心力的作用來分離水和雜質，沒辦法進行更好的細分式的過濾，故此，特別需要一種帶有過濾網的除砂器。

2、但是現有的帶有過濾網的除砂器，由于污水在除砂器的內壁進行離心力進行轉動時，一些較小的砂礫和顆粒等污垢會附著在內壁之上，時間一長就會在內壁上形成厚厚的污垢層，會導致離心力的作用變小了，同時也會讓過濾后的水更加渾濁，還會讓除砂器的負擔加重。

技術實現思路

1、本實用新型的目的在于提供一種帶有過濾網的除砂器，以解決上述背景技術中提出的現有的帶有過濾網的除砂器，由于污水在除砂器的內壁進行離心力進行轉動時，一些較小的砂礫和顆粒等污垢會附著在內壁之上，時間一長就會在內壁上形成厚厚的污垢層，會導致離心力的作用變小了，同時也會讓過濾后的水更加渾濁，還會讓除砂器的負擔加重的問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種帶有過濾網的除砂器，包括外殼，所述外殼的外側表面固定連接有底架，所述外殼的表面一側設置有進水管，所述外殼的表面一側設置有出水管，所述外殼的一側表面設置有積砂箱，所述外殼的表面一側設置有清理機構，所述進水管的內部設置有過濾機構；

3、所述清理機構包括包裹盤、轉動槽、轉動盤、齒輪槽、橡膠圈、齒輪、連接軸、電機、支撐架、斜方盤和硬毛刷，所述外殼的一側表面固定連接有包裹盤，所述包裹盤的內側表面開設有轉動槽，所述轉動槽的內部設置有轉動盤，所述轉動盤的表面一側開設有齒輪槽，所述轉動盤的內側設置有橡膠圈，所述齒輪槽的表面外側設置有齒輪，所述齒輪的一側表面固定連接有連接軸，所述連接軸的一端固定連接有電機，所述包裹盤的一側表面固定連接有支撐架，所述轉動盤的一側表面固定連接有斜方盤，所述斜方盤的一側表面固定連接有硬毛刷，所述包裹盤的一側表面固定連接有漏斗。

4、優選的，所述底架設置有四根支柱，所述轉動盤和橡膠圈相貼合。

5、優選的，所述齒輪槽的內側和齒輪外側表面相嚙合，所述電機和支撐架為固定連接。

6、優選的，漏斗的外側表面坡度和斜方盤相貼合，所述硬毛刷在斜方盤上設置有六組。

7、優選的，所述過濾機構包括過濾紗網、濾水槽、固定塞和儲砂槽，所述進水管的內部設置有過濾紗網，所述進水管的內部開設有濾水槽，所述進水管螺紋連接有固定塞，所述固定塞的一側表面開設有儲砂槽。

8、優選的，所述過濾紗網的外側表面和進水管的內壁相貼合。

9、優選的，所述過濾紗網的一端和固定塞相貼合。

10、與現有技術相比，本實用新型的有益效果是：該帶有過濾網的除砂器，通過外殼、電機、連接軸、齒輪、齒輪槽、轉動盤、轉動槽、斜方盤、硬毛刷、漏斗和積砂箱的設置，先打開電機，之后電機帶動連接軸進行旋轉，之后連接軸帶動齒輪進行旋轉，此時通過齒輪和齒輪槽進行嚙合連接，從而帶動轉動盤在轉動槽進行旋轉，當轉動盤進行旋轉時會帶動斜方盤進行旋轉，而斜方盤會帶動硬毛刷進行旋轉，而硬毛刷進行旋轉時會進行對外殼的內部進行洗刷，使洗刷的污漬通過斜方盤流入漏斗，再通過漏斗流入積砂箱，使外殼的內壁進行清潔，這樣的設置不會影響離心力，同時每次使用后的清洗也會減少除砂機的負擔。

技術特征：

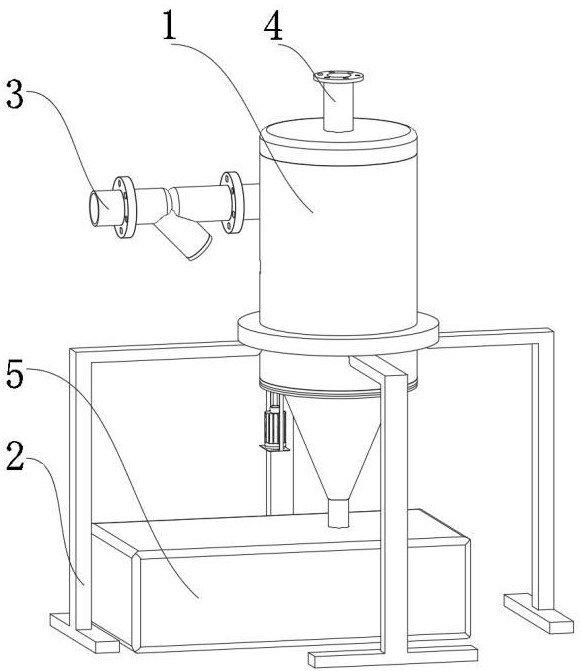

1.一種帶有過濾網的除砂器，包括外殼（1），其特征在于：所述外殼（1）的外側表面固定連接有底架（2），所述外殼（1）的表面一側設置有進水管（3），所述外殼（1）的表面一側設置有出水管（4），所述外殼（1）的一側表面設置有積砂箱（5），所述外殼（1）的表面一側設置有清理機構（6），所述進水管（3）的內部設置有過濾機構（7）；

2.根據權利要求1所述的一種帶有過濾網的除砂器，其特征在于：所述底架（2）設置有四根支柱，所述轉動盤（603）和橡膠圈（605）相貼合。

3.根據權利要求1所述的一種帶有過濾網的除砂器，其特征在于：所述齒輪槽（604）的內側和齒輪（606）外側表面相嚙合，所述電機（608）和支撐架（609）為固定連接。

4.根據權利要求1所述的一種帶有過濾網的除砂器，其特征在于：漏斗（612）的外側表面坡度和斜方盤（610）相貼合，所述硬毛刷（611）在斜方盤（610）上設置有六組。

5.根據權利要求1所述的一種帶有過濾網的除砂器，其特征在于：所述過濾機構（7）包括過濾紗網（701）、濾水槽（702）、固定塞（703）和儲砂槽（704），所述進水管（3）的內部設置有過濾紗網（701），所述進水管（3）的內部開設有濾水槽（702），所述進水管（3）螺紋連接有固定塞（703），所述固定塞（703）的一側表面開設有儲砂槽（704）。

6.根據權利要求5所述的一種帶有過濾網的除砂器，其特征在于：所述過濾紗網（701）的外側表面和進水管（3）的內壁相貼合。

7.根據權利要求5所述的一種帶有過濾網的除砂器，其特征在于：所述過濾紗網（701）的一端和固定塞（703）相貼合。

技術總結
本技術涉及除砂器相關技術領域，尤其涉及一種帶有過濾網的除砂器，包括外殼，所述外殼的表面一側設置有清理機構，所述進水管的內部設置有過濾機構。該帶有過濾網的除砂器，通過外殼、電機、連接軸、齒輪、齒輪槽、轉動盤、斜方盤、硬毛刷、漏斗和積砂箱的設置，先打開電機，電機帶動連接軸進行旋轉，之后連接軸帶動齒輪進行旋轉，帶動轉動盤在轉動槽進行旋轉，當轉動盤進行旋轉時會帶動斜方盤進行旋轉，斜方盤會帶動硬毛刷進行旋轉，而硬毛刷進行旋轉時會進行對外殼的內部進行洗刷，使洗刷的污漬通過斜方盤流入漏斗，通過漏斗流入積砂箱，使外殼的內壁進行清潔，這樣的設置不會影響離心力，同時每次使用后的清洗也會較少除砂機的負擔。

技術研發人員：楊慶兆,陶銀明,謝軍,祁建政,陳群
受保護的技術使用者：建湖縣杰林石化機械有限公司
技術研發日：20240426
技術公布日：2025/3/20
