本技術屬于混合裝置，尤其涉及一種水利生態護坡種植用混合裝置。

背景技術：

1、生態護坡，是綜合工程力學、土壤學、生態學和植物學等學科的基本知識對斜坡或邊坡進行支護，形成由植物或工程和植物組成的綜合護坡系統的護坡技術，在生態護坡的建設當中，需將種子種植在護坡上，現如今能夠采用噴灑裝置將種子、肥料、粘著劑、紙漿、土壤改良劑上、色素等按一定比例在混合箱內配水?dāng)噭颍ㄟ^機械加壓噴射到邊坡坡面而完成植草施工的，從而能夠?qū)崿F(xiàn)快速的種植。

2、在將種子與其他材料進行混合的過程當中，傳統的混合方式較為單一，容易導致混合不均勻，從而使得噴灑熟的混合液當中種子的含量不一，無法進行全面種植，并且，在加水的過程當中，由于水流的噴灑不均容易導致結塊從而增加攪拌的時間降低攪拌效率，為了解決上述問題，因此亟待需要一種水利生態護坡種植用混合裝置來解決上述問題。

技術實現思路

1、本實用新型的目的在于：為了解決在將種子與其他材料進行混合的過程當中，傳統的混合方式較為單一，容易導致混合不均勻，從而使得噴灑熟的混合液當中種子的含量不一，無法進行全面種植，并且，在加水的過程當中，由于水流的噴灑不均容易導致結塊從而增加攪拌的時間降低攪拌效率的問題，而提出的一種水利生態護坡種植用混合裝置。

2、為了實現上述目的，本實用新型采用了如下技術方案：一種水利生態護坡種植用混合裝置，包括桶體，所述桶體頂面固定連接有頂蓋，所述頂蓋頂面固定連接有固定板，所述固定板一側固定連接有電機，所述電機的輸出軸通過頂蓋所開設的通孔與其轉動連接，所述桶體頂端固定連接有齒環，所述桶體內設有攪拌組件，所述桶體外壁設有進料口，所述桶體內設有噴水組件，所述桶體外壁設有出料口。

3、作為上述技術方案的進一步描述：

4、所述攪拌組件包括安裝架，所述安裝架頂端固定連接有連接塊，所述連接塊與電機的輸出軸固定連接。

5、作為上述技術方案的進一步描述：

6、所述安裝架底端固定連接有第一攪拌桿，所述安裝架通過其兩端所開設的通孔轉動連接有轉動桿。

7、作為上述技術方案的進一步描述：

8、所述轉動桿頂端固定連接有齒輪，所述齒輪與齒環嚙合，所述轉動桿外壁固定連接有第二攪拌桿。

9、作為上述技術方案的進一步描述：

10、所述噴水組件包括安裝桿，所述安裝桿通過桶體底端所開設的通孔與其轉動連接，所述安裝桿底端固定連接有水管。

11、作為上述技術方案的進一步描述：

12、所述安裝桿外壁固定連接有第三攪拌桿，所述安裝桿頂端固定連接有噴頭架，所述噴頭架底端固定連接有噴頭，所述安裝桿頂端與安裝架固定連接。

13、綜上所述，由于采用了上述技術方案，本實用新型的有益效果是：

14、1、本實用新型中，通過在內設置有轉動桿，將原料通過進料口加入到桶體當中，啟動電機，電機的輸出軸轉動帶動連接塊轉動從而通過安裝架帶動第一攪拌桿與轉動桿旋轉進行攪拌，通過該設計，實現了第一攪拌桿與第二攪拌桿同時轉動，并且其轉動形式不同從而使得攪拌的更均勻，使得噴出使混合液當中的種子含量基本一至，從而增加種植的有效面積。

15、2、本實用新型中，通過在內設置有安裝桿，當需加入水時，水流通過水管與安裝桿和噴頭架進入到噴頭當中并噴出，同時通過安裝架帶動安裝桿轉動，從而進行均勻的噴灑，通過該設計，實現了水的均勻噴灑，從而減少在進行攪拌時出現結塊現象，從而提高攪拌效率并使施工效率提升，并能夠使得混合液攪拌的更均勻。

技術特征：

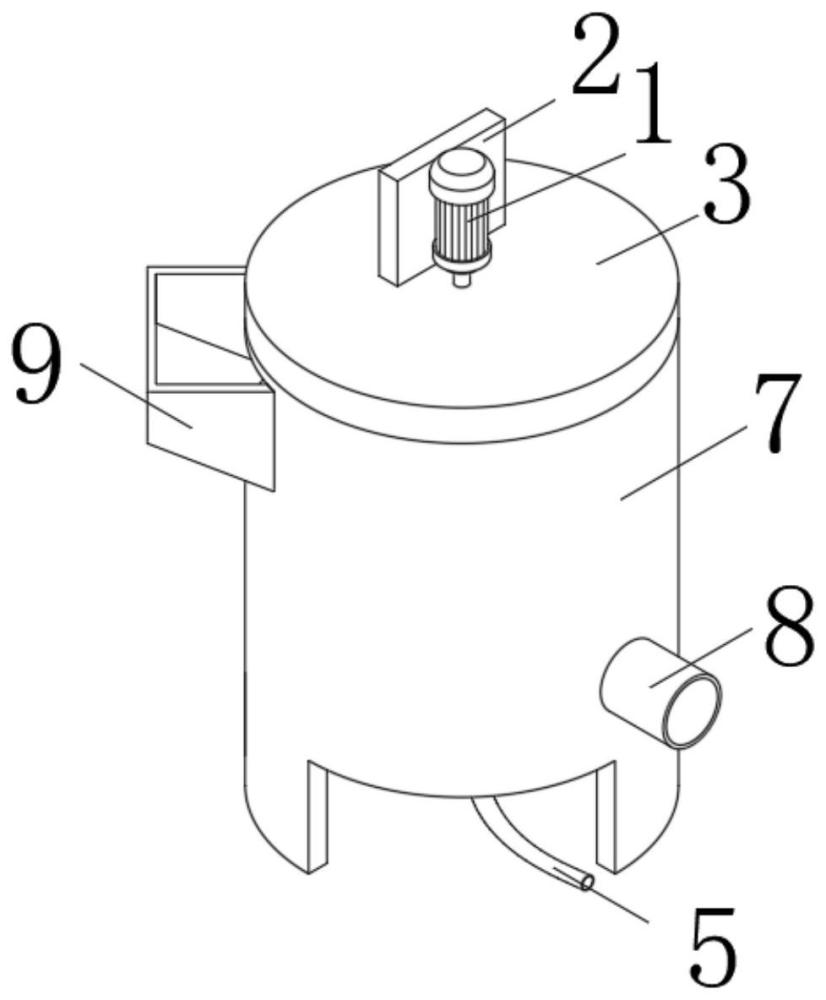

1.一種水利生態護坡種植用混合裝置，包括桶體(7)，其特征在于：所述桶體(7)頂面固定連接有頂蓋(3)，所述頂蓋(3)頂面固定連接有固定板(2)，所述固定板(2)一側固定連接有電機(1)，所述電機(1)的輸出軸通過頂蓋(3)所開設的通孔與其轉動連接，所述桶體(7)頂端固定連接有齒環(6)，所述桶體(7)內設有攪拌組件(4)，所述桶體(7)外壁設有進料口(9)，所述桶體(7)內設有噴水組件(5)，所述桶體(7)外壁設有出料口(8)。

2.根據權利要求1所述的一種水利生態護坡種植用混合裝置，其特征在于，所述攪拌組件(4)包括安裝架(44)，所述安裝架(44)頂端固定連接有連接塊(45)，所述連接塊(45)與電機(1)的輸出軸固定連接。

3.根據權利要求2所述的一種水利生態護坡種植用混合裝置，其特征在于，所述安裝架(44)底端固定連接有第一攪拌桿(46)，所述安裝架(44)通過其兩端所開設的通孔轉動連接有轉動桿(43)。

4.根據權利要求3所述的一種水利生態護坡種植用混合裝置，其特征在于，所述轉動桿(43)頂端固定連接有齒輪(41)，所述齒輪(41)與齒環(6)嚙合，所述轉動桿(43)外壁固定連接有第二攪拌桿(42)。

5.根據權利要求4所述的一種水利生態護坡種植用混合裝置，其特征在于，所述噴水組件(5)包括安裝桿(53)，所述安裝桿(53)通過桶體(7)底端所開設的通孔與其轉動連接，所述安裝桿(53)底端固定連接有水管(55)。

6.根據權利要求5所述的一種水利生態護坡種植用混合裝置，其特征在于，所述安裝桿(53)外壁固定連接有第三攪拌桿(54)，所述安裝桿(53)頂端固定連接有噴頭架(51)，所述噴頭架(51)底端固定連接有噴頭(52)，所述安裝桿(53)頂端與安裝架(44)固定連接。

技術總結
本技術公開了一種水利生態護坡種植用混合裝置，屬于混合裝置技術領域，包括桶體，所述桶體頂面固定連接有頂蓋，所述頂蓋頂面固定連接有固定板，所述固定板一側固定連接有電機，所述電機的輸出軸通過頂蓋所開設的通孔與其轉動連接，所述桶體頂端固定連接有齒環，所述桶體內設有攪拌組件；本技術中，通過在內設置有轉動桿，將原料通過進料口加入到桶體當中，啟動電機，電機的輸出軸轉動帶動連接塊轉動從而通過安裝架帶動第一攪拌桿與轉動桿旋轉進行攪拌，通過該設計，實現了第一攪拌桿與第二攪拌桿同時轉動，并且其轉動形式不同從而使得攪拌的更均勻，使得噴出使混合液當中的種子含量基本一至，從而增加種植的有效面積。

技術研發人員：岳龔源,翁磊,呂伊蕾,陳思祺,蔣凱諾,金雨嬋,劉順甫
受保護的技術使用者：浙江同濟科技職業學院
技術研發日：20240428
技術公布日：2025/4/28
