本技術涉及過濾回收，具體為一種石油鉆井液過濾回收裝置。

背景技術：

1、石油作為一種極其重要的能源，主要被用來作為燃油和汽油。在石油開采過程中需要進行鉆井，鉆井過程中會用到鉆井液，鉆井液是鉆井過程中以其多種功能滿足鉆井工作需要的各種循環流體總稱。

2、目前在對鉆井液進行回收過濾時，一般通過網板對其進行過濾，網板在長時間對鉆井液進行過濾時，其表面會堆積大量的石渣等雜質，容易造成網孔堵塞，且不便于清理，從而降低鉆井液的過濾效率，存在一定不足。

技術實現思路

1、（一）解決的技術問題

2、針對現有技術的不足，本實用新型提供了一種石油鉆井液過濾回收裝置，解決了清理效果不好，且轉鼓不便于拆卸取出的問題。

3、（二）技術方案

4、為實現以上目的，本實用新型通過以下技術方案予以實現：一種石油鉆井液過濾回收裝置，包括：殼體，所述殼體底部連通有排水管，所述殼體底部轉動連接有從動皮帶輪，所述從動皮帶輪一端固定連接有電磁鐵，所述電磁鐵上設置有固液分離筒，所述殼體一側固定連接有電機，所述電機輸出軸端固定連接有主動皮帶輪，所述主動皮帶輪與從動皮帶輪通過皮帶傳動連接，所述殼體內設置有清潔組件；

5、所述清潔組件包括定位桿，所述定位桿對稱設置于殼體內壁，所述定位桿上滑動連接有限位架，所述限位架上固定連接有半圓形罩體，所述半圓形罩體上圓周陣列有出水孔和橡膠凸起，所述殼體內部對稱設置有電動推桿，所述電動推桿活動端與半圓形罩體固定連接，所述半圓形罩體內部中空設置，所述半圓形罩體上連通有輸水管，所述殼體一側固定安裝有高壓水泵。

6、優選的，所述輸水管設置為橡膠軟管，所述輸水管與高壓水泵出水口連通，所述高壓水泵與外部水源連通。

7、優選的，所述半圓形罩體設置有兩組，兩組所述半圓形罩體貼合設置于固液分離筒外壁。

8、優選的，所述殼體內壁對稱設置有連接板，所述連接板上表面轉動連接有限位輪，所述限位輪與固液分離筒轉動連接。

9、優選的，所述殼體上鉸接有密封蓋，所述密封蓋上表面固定連接有拉手，所述密封蓋上開設有觀察口。

10、優選的，所述固液分離筒底部設置有與電磁鐵相匹配的鐵塊，所述固液分離筒表面設置有通孔。

11、優選的，所述出水孔與橡膠凸起交錯設置，所述橡膠凸起間距與固液分離筒表面開孔間距相同。

12、有益效果

13、本實用新型提供了一種石油鉆井液過濾回收裝置，與現有技術相比，至少具備以下有益效果：

14、通過電動推桿帶動半圓形罩體移動，從而使半圓形罩體與固液分離筒接觸，通過橡膠凸起對旋轉的固液分離筒進行清潔，通過高壓水泵將外部水源和清潔液抽入，通過出水孔高壓噴出，對固液分離筒進行進一步清潔，提高清潔效果。只需斷開電磁鐵的電源，即可將固液分離筒整體取出，便于對固液分離筒進行維護和保養，避免固液分離筒堵塞，便于使用。

技術特征：

1.一種石油鉆井液過濾回收裝置，其特征在于，包括：

2.根據權利要求1所述的一種石油鉆井液過濾回收裝置，其特征在于：所述輸水管（1205）設置為橡膠軟管，所述輸水管（1205）與高壓水泵（1208）出水口連通，所述高壓水泵（1208）與外部水源連通。

3.根據權利要求1所述的一種石油鉆井液過濾回收裝置，其特征在于：所述半圓形罩體（1203）設置有兩組，兩組所述半圓形罩體（1203）貼合設置于固液分離筒（11）外壁。

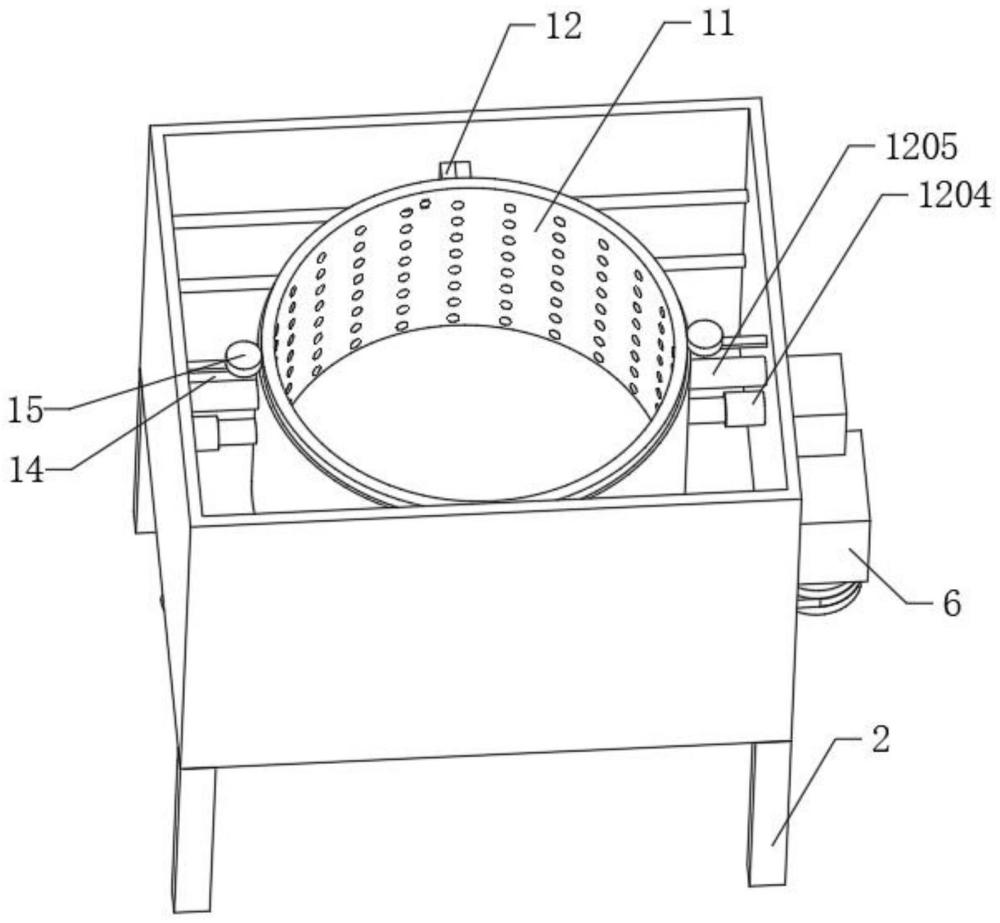

4.根據權利要求1所述的一種石油鉆井液過濾回收裝置，其特征在于：所述殼體（1）內壁對稱設置有連接板（14），所述連接板（14）上表面轉動連接有限位輪（15），所述限位輪（15）與固液分離筒（11）轉動連接。

5.根據權利要求1所述的一種石油鉆井液過濾回收裝置，其特征在于：所述殼體（1）上鉸接有密封蓋（3），所述密封蓋（3）上表面固定連接有拉手（5），所述密封蓋（3）上開設有觀察口（4）。

6.根據權利要求1所述的一種石油鉆井液過濾回收裝置，其特征在于：所述固液分離筒（11）底部設置有與電磁鐵（10）相匹配的鐵塊，所述固液分離筒（11）表面設置有通孔。

7.根據權利要求1所述的一種石油鉆井液過濾回收裝置，其特征在于：所述出水孔（1206）與橡膠凸起（1207）交錯設置，所述橡膠凸起（1207）間距與固液分離筒（11）表面開孔間距相同。

技術總結
本技術公開了一種石油鉆井液過濾回收裝置，涉及過濾回收技術領域，包括殼體，所述殼體底部連通有排水管，所述殼體底部轉動連接有從動皮帶輪，所述從動皮帶輪一端固定連接有電磁鐵，所述電磁鐵上設置有固液分離筒，所述殼體一側固定連接有電機，所述殼體內設置有清潔組件；所述清潔組件包括定位桿，通過電動推桿帶動半圓形罩體移動，從而使半圓形罩體與固液分離筒接觸，通過橡膠凸起對旋轉的固液分離筒進行清潔，通過高壓水泵將外部水源和清潔液抽入，通過出水孔高壓噴出，對固液分離筒進行進一步清潔，提高清潔效果。只需斷開電磁鐵的電源，即可將固液分離筒整體取出，便于對固液分離筒進行維護和保養，方便使用。

技術研發人員：羅永強
受保護的技術使用者：羅永強
技術研發日：20240428
技術公布日：2025/4/28
