本技術涉及油脂水解產品甘油水溶液的凈化設備，尤其是涉及一種連續去除甘油水溶液中浮油的除油裝置。

背景技術：

1、油脂水解生產過程中，反應生成的甘油水溶液(俗稱甜水)會摻雜有少量油脂，對后續甘油水溶液的凈化極其不利，導致成品甘油的品質降低，因此需要將此部分油脂撇除。傳統方法采用人工手動操作，定期撇油，造成除油效果差、除油效率低下，給操作工人造成額外體力負荷。

2、因此，如何提升除油效率與除油質量，降低工人勞動強度，節約人工成本，是本行業內技術人員急需解決的技術問題。

技術實現思路

1、本實用新型的目的在于提供一種連續去除甘油水溶液中浮油的除油裝置。

2、為解決上述的技術問題，本實用新型提供的技術方案為：

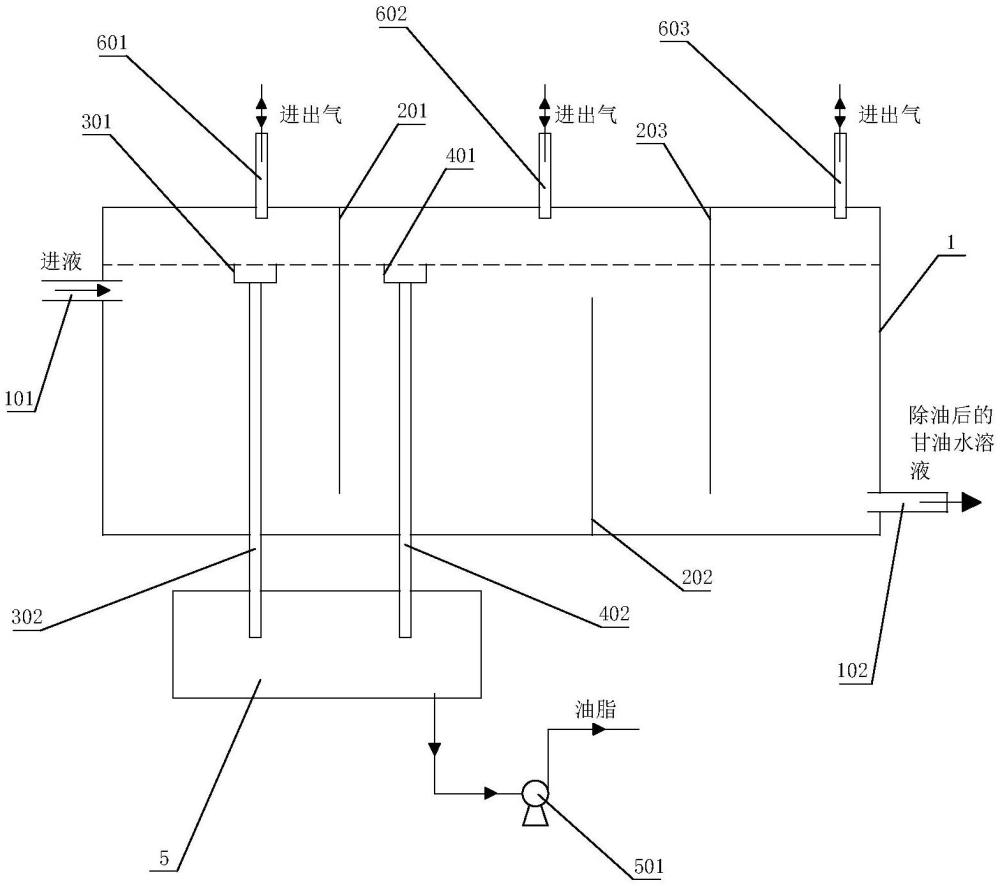

3、一種連續去除甘油水溶液中浮油的除油裝置，所述除油裝置包括除油箱、上游頂置隔板、中游底置隔板、下游頂置隔板、上游溢流槽、上游溢流管、下游溢流槽、下游溢流管、油脂收集槽、上游通氣管、中游通氣管以及下游通氣管；

4、所述除油箱為包括頂箱壁的箱式容器；

5、所述除油箱的長度方向一端的側面壁的上部設置有用于流入待除油的甘油水溶液的進液口，所述除油箱的長度方向另一端的側面壁的底部設置有用于流出除油后的甘油水溶液的出液口；

6、所述上游頂置隔板、中游底置隔板、下游頂置隔板在所述除油箱中按照從進液口到出液口的方向依次設置，所述上游頂置隔板的頂端密封固定設置在所述除油箱的頂箱壁的內長寬表面上，所述上游頂置隔板的底端與所述除油箱的底箱壁的內長寬表面之間留有間隙以形成流體通道；

7、所述中游底置隔板的底端密封固定設置在所述除油箱的底箱壁的內長寬表面上，所述中游底置隔板的頂端與所述除油箱的頂箱壁的內長寬表面之間留有間隙以形成流體通道；

8、所述下游頂置隔板的頂端密封固定設置在所述除油箱的頂箱壁的內長寬表面上，所述下游頂置隔板的底端與所述除油箱的底箱壁的內長寬表面之間留有間隙以形成流體通道；

9、所述上游溢流槽位于所述除油箱的進液口與所述上游頂置隔板之間，所述上游溢流槽的底槽壁上的出液口與所述上游溢流管的頂管口連通，所述上游溢流管的底管口穿透所述除油箱的底箱壁后插入所述油脂收集槽中，所述上游溢流管的外表面與所述除油箱的底箱壁上的通孔密封焊接連接；

10、所述下游溢流槽位于所述上游頂置隔板與所述中游底置隔板之間，所述下游溢流槽的底槽壁上的出液口與所述下游溢流管的頂管口連通，所述下游溢流管的底管口穿透所述除油箱的底箱壁后插入所述油脂收集槽中，所述下游溢流管的外表面與所述除油箱的底箱壁上的通孔密封焊接連接；

11、所述上游溢流槽與下游溢流槽的頂槽沿均高于所述中游底置隔板的頂端；

12、所述除油箱的位于所述除油箱的進液口和所述上游頂置隔板之間的頂箱壁上設置有上游通氣管，所述除油箱的位于所述上游頂置隔板與所述下游頂置隔板之間的頂箱壁上設置有中游通氣管，所述除油箱的位于所述下游頂置隔板與所述除油箱的出液口之間的頂箱壁上設置有下游通氣管。

13、優選的，所述上游溢流槽的頂槽沿與所述下游溢流槽的頂槽沿高度齊平。

14、優選的，所述除油箱為由不銹鋼板焊接而成。

15、優選的，所述上游頂置隔板、中游底置隔板以及下游頂置隔板均為不銹鋼板；

16、所述上游頂置隔板的頂端與所述除油箱的頂箱壁的內長寬表面密封焊接連接；

17、所述中游底置隔板的底端與所述除油箱的底箱壁的內長寬表面密封焊接連接；

18、所述下游頂置隔板的頂端與所述除油箱的頂箱壁的內長寬表面密封焊接連接。

19、優選的，所述油脂收集槽的底出油口通過管道與輸送泵的進油口連通，所述輸送泵的出油口用于將油脂輸送至下游工序裝置中。

20、本申請的技術方案取得了如下有益的技術效果：

21、該除油裝置利用油水密度不同分層，使油脂從上方的上游溢流槽與下游溢流槽流出，除油后的甘油水溶液從下方的出液口流出進入下一生產環節中；

22、該除油裝置運行時，甘油水溶液進入除油箱中后，油脂與甘油水溶液進行分層，油脂浮于上方，匯聚到一定厚度后從溢流槽沿著溢流管進入油脂收集槽中，通過輸送泵將油脂送回工藝系統中回收使用；凈化后的甘油水溶液從下方的出液口流出，進入下一工藝環節中；

23、本申請提供的除油裝置可實現油脂撇除的連續運行，提高了除油效率與除油效果，降低了工人勞動強度，減少了人工成本。

技術特征：

1.一種連續去除甘油水溶液中浮油的除油裝置，其特征在于，所述除油裝置包括除油箱、上游頂置隔板、中游底置隔板、下游頂置隔板、上游溢流槽、上游溢流管、下游溢流槽、下游溢流管、油脂收集槽、上游通氣管、中游通氣管以及下游通氣管；

2.根據權利要求1所述的一種連續去除甘油水溶液中浮油的除油裝置，其特征在于，所述上游溢流槽的頂槽沿與所述下游溢流槽的頂槽沿高度齊平。

3.根據權利要求1所述的一種連續去除甘油水溶液中浮油的除油裝置，其特征在于，所述除油箱為由不銹鋼板焊接而成。

4.根據權利要求1所述的一種連續去除甘油水溶液中浮油的除油裝置，其特征在于，所述上游頂置隔板、中游底置隔板以及下游頂置隔板均為不銹鋼板；

5.根據權利要求1所述的一種連續去除甘油水溶液中浮油的除油裝置，其特征在于，所述油脂收集槽的底出油口通過管道與輸送泵的進油口連通，所述輸送泵的出油口用于將油脂輸送至下游工序裝置中。

技術總結
本申請提供了一種連續去除甘油水溶液中浮油的除油裝置，包括除油箱、上游頂置隔板、中游底置隔板、下游頂置隔板、上游溢流槽、上游溢流管、下游溢流槽、下游溢流管、油脂收集槽、上游通氣管、中游通氣管以及下游通氣管；甘油水溶液進入除油箱中后，油脂與甘油水溶液進行分層，油脂浮于上方，匯聚到一定厚度后從溢流槽沿著溢流管進入油脂收集槽中，通過輸送泵將油脂輸送回工藝系統中回收利用；凈化后的甘油水溶液從下方的出液口流出，進入下一工藝環節中；除油裝置可實現油脂撇除的連續運行，減少了人工成本，提高了除油效率與除油質量。

技術研發人員：孔令攀,周曉坤
受保護的技術使用者：青島金牛油脂科技有限公司
技術研發日：20240428
技術公布日：2025/4/28
