本技術屬于涂料研磨設備的，具體為一種外墻涂料生產用研磨裝置。

背景技術：

1、涂料研磨設備是用于生產涂料的工業設備，主要用于將原材料（如顏料、填料、樹脂等）進行混合、研磨、分散，以及調節涂料的粒徑和粘度等性能；涂料研磨設備的選擇通常取決于涂料的成分、粘度、顆粒大小要求以及生產規模等因素。這些設備可以幫助涂料生產廠家提高生產效率、提高產品質量，并實現涂料的粒徑分布、顏色均勻度和穩定性等方面的控制

2、然而，現有研磨設備都是在箱體內部中設置多個研磨組件來對物料研磨，然后在進行對研磨物進行收集，由于需要不同研磨細度，因此，不同的研磨細度需要更換不同型號的研磨機，另外，目前研磨設備不具備篩分功能，從而導致研磨物細度不均勻，從而降低涂料的質量。

3、因此，本實用新型設計一種外墻涂料生產用研磨裝置，解決現有技術中存在的技術問題。

技術實現思路

1、針對現有技術存在的不足，本實用新型的目的是提供了一種外墻涂料生產用研磨裝置，解決了上述的技術問題。

2、本實用新型采取的方案為：一種外墻涂料生產用研磨裝置，包括研磨殼體，其特征在于，所述的研磨殼體上設有進料管道和出料管道以及研磨輥；

3、所述的研磨殼體內側壁設有研磨腔，所述的研磨殼體上開設有兩組滑動槽，兩組所述的滑動槽內滑動連接有連接板，所述的連接板上轉動連接有與研磨腔配合的研磨輥，所述的滑動槽與連接板之間設有可伸縮板，所述的研磨輥由第一動力裝置驅動，所述的連接板有第二動力裝置驅動；

4、所述的出料管道內側壁設有第一過濾盒和第二過濾盒，所述的第一過濾盒和第二過濾盒上均設有過濾孔，所述的第一過濾盒位于第二過濾盒之上，且第一過濾盒的過濾孔孔徑大于第二過濾盒的過濾孔孔徑。

5、優選的，所述的第一動力裝置包括其中一組連接板上設的電動機，所述的研磨輥由電動機驅動，所述的電動機與控制器之間電性連接。

6、優選的，所述的第二動力裝置包括研磨殼體上設的伸縮桿，所述的伸縮桿與另外一組連接板連接。

7、優選的，所述的伸縮桿為液壓伸縮桿，所述的液壓伸縮桿與控制器之間電性連接。

8、優選的，所述的第一夾緊板與安裝框之間設有可伸縮套管。

9、優選的，所述的進料管道設有蓋板。

10、優選的，所述的研磨殼體底部設有減震底座。

11、本申請附加的方面和優點將在下面的描述中部分給出，部分將從下面的描述中變得明顯，或通過本申請的實踐了解到。

技術特征：

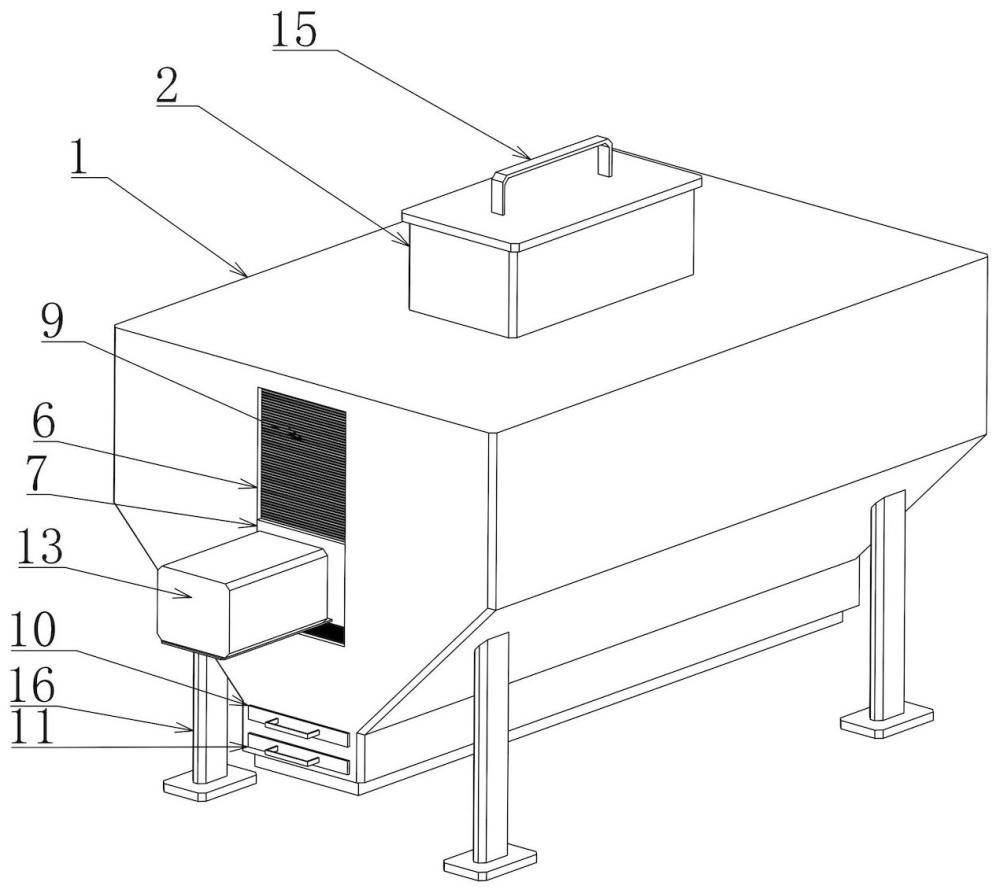

1.一種外墻涂料生產用研磨裝置，包括研磨殼體（1），其特征在于，所述的研磨殼體（1）上設有進料管道（2）和出料管道（3）以及研磨輥（4）；

2.根據權利要求1所述的一種外墻涂料生產用研磨裝置，其特征在于，所述的第一動力裝置包括其中一組連接板（7）上設的電動機（13），所述的研磨輥（4）由電動機（13）驅動，所述的電動機（13）與控制器之間電性連接。

3.根據權利要求2所述的一種外墻涂料生產用研磨裝置，其特征在于，所述的第二動力裝置包括研磨殼體（1）上設的伸縮桿（14），所述的伸縮桿（14）與另外一組連接板（7）連接。

4.根據權利要求3所述的一種外墻涂料生產用研磨裝置，其特征在于，所述的伸縮桿（14）為液壓伸縮桿（14），所述的液壓伸縮桿與控制器之間電性連接。

5.根據權利要求1-4任一項所述的一種外墻涂料生產用研磨裝置，其特征在于，所述的進料管道（2）設有蓋板（15）。

6.根據權利要求1-4任一項所述的一種外墻涂料生產用研磨裝置，其特征在于，所述的研磨殼體（1）底部設有減震底座（16）。

技術總結
本技術屬于涂料研磨設備的技術領域，具體為一種外墻涂料生產用研磨裝置，所述的研磨殼體上設有進料管道和出料管道以及研磨輥,所述的研磨殼體內側壁設有研磨腔，所述的研磨殼體上開設有兩組滑動槽，兩組所述的滑動槽內滑動連接有連接板，所述的連接板上轉動連接有與研磨腔配合的研磨輥，所述的滑動槽與連接板之間設有可伸縮板，所述的研磨輥由第一動力裝置驅動，所述的連接板有第二動力裝置驅動。

技術研發人員：閻運鋒,李彥磊,何俊偉,王明軍,章金明,王明輝,章志輝,張海東,趙泳軍
受保護的技術使用者：鄭州市超前涂料有限公司
技術研發日：20240429
技術公布日：2025/4/28
