本技術涉及通信管道領域，尤其涉及一種通信管道用的防腐裝置。

背景技術：

1、通信管道是指用于傳輸信息的物理介質通路，是光纜、電纜等通信線路的一個重要載體，它可以視為通信專用管道和市政綜合性管道中的通信專用管孔，通信管道防腐裝置主要包括多種防腐技術和設備，這些技術和設備共同協作，為通信管道提供全面的防腐保護。

2、在通信管道施工階段，需要對暫未預埋的通信管道做防腐處理，包括除銹、去油污等，確保管道表面清潔、干燥、無雜質，以增強防腐涂層與管道表面的附著力，其中外層涂覆是管道防腐的重要手段之一，它可以防止管道受到外界環境的侵蝕。

3、在滾刷外層防腐涂料時，依靠現有的滾刷難以穩定的貼覆在圓柱體的管道表面，滾刷在管道上滾動時容易發生偏離，滾刷能連續滾涂的距離較短，需要反復調整滾刷的位置。

技術實現思路

1、為實現以上目的，本實用新型通過以下技術方案予以實現：

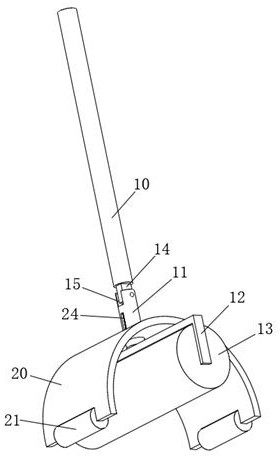

2、一種通信管道用的防腐裝置，包括：

3、長桿，所述長桿的底端連接有連接桿，所述連接桿的底端連接有裝配桿；

4、刷輥，設置于裝配桿的底部；

5、所述裝配桿的前后兩端分別垂直延長至刷輥的兩端并與其相連接；

6、防護罩，所述防護罩套設在連接桿外部，所述刷輥設置于防護罩的下方，所述防護罩呈半圓弧狀，且防護罩的兩端均連接有輔助輥，兩個輔助輥分別位于刷輥的左右兩側。

7、在一實施例中，長桿的底端連接有轉動座，所述連接桿的頂部開設有兩側設置開口的轉槽，所述轉動座連接在轉槽內。

8、在一實施例中，防護罩的外側開設有固定孔，所述連接桿的底端穿過固定孔并與裝配桿的頂部固定連接。

9、在一實施例中，固定孔的內壁連接有兩個對稱設置的移動塊，兩個移動塊的頂端均連接有彈簧，所述連接桿的表面開設有兩個移動槽，兩個所述移動塊連接在對應的兩個移動槽內，兩個彈簧的頂端連接在對應的兩個移動槽的頂壁。

10、在一實施例中，防護罩的兩端均開設有安裝槽，兩個輔助輥分別連接在兩個安裝槽內。

11、在一實施例中，防護罩采用透明塑料板。

12、在一實施例中，轉槽內連接有轉軸，且所述轉軸貫穿轉動座。

13、如上所述，本實用新型的提供的攪拌機構，具有以下有益效果：

14、1、通過將防護罩設置在刷輥的周圍，可在刷輥與通信管道接觸時提供穩定支撐，輔助輥用于輔助防護罩在管道表面靈活移動，刷輥能連續滾涂的距離較長，不用再反復調整刷輥的位置。

15、2、通過轉動座可讓長桿靈活調節使用角度，兩個輔助輥分別置于防護罩兩底邊，用于提供防護罩的支撐，也可讓刷輥在通信管道上環繞移動時更加流暢，提升了防腐涂料的滾刷效率。

技術特征：

1.一種通信管道用的防腐裝置，其特征在于，包括：

2.根據權利要求1所述的一種通信管道用的防腐裝置，其特征在于：所述長桿（10）的底端連接有轉動座（14），所述連接桿（11）的頂部開設有兩側設置開口的轉槽（15），所述轉動座（14）連接在轉槽（15）內。

3.根據權利要求1所述的一種通信管道用的防腐裝置，其特征在于：所述防護罩（20）的外側開設有固定孔（22），所述連接桿（11）的底端穿過固定孔（22）并與裝配桿（12）的頂部固定連接。

4.根據權利要求3所述的一種通信管道用的防腐裝置，其特征在于：所述固定孔（22）的內壁連接有兩個對稱設置的移動塊（23），兩個移動塊（23）的頂端均連接有彈簧（24），所述連接桿（11）的表面開設有兩個移動槽（16），兩個所述移動塊（23）連接在對應的兩個移動槽（16）內，兩個彈簧（24）的頂端連接在對應的兩個移動槽（16）的頂壁。

5.根據權利要求1所述的一種通信管道用的防腐裝置，其特征在于：所述防護罩（20）的兩端均開設有安裝槽，兩個輔助輥（21）分別連接在兩個安裝槽內。

6.根據權利要求1所述的一種通信管道用的防腐裝置，其特征在于：所述防護罩（20）采用透明塑料板。

7.根據權利要求2所述的一種通信管道用的防腐裝置，其特征在于：所述轉槽（15）內連接有轉軸，且所述轉軸貫穿轉動座（14）。

技術總結
本技術涉及通信管道領域，公開了一種通信管道用的防腐裝置，包括：長桿，所述長桿的底端連接有連接桿，所述連接桿的底端連接有裝配桿；刷輥，設置于裝配桿的底部；所述裝配桿的前后兩端分別垂直延長至刷輥的兩端并與其相連接；防護罩，所述防護罩套設在連接桿外部，所述刷輥設置于防護罩的下方，所述防護罩呈半圓弧狀。本技術中，通過將防護罩設置在刷輥的周圍，與輔助輥可在刷輥與通信管道接觸時提供穩定支撐，用于輔助防護罩在管道表面靈活移動，刷輥能連續滾涂的距離較長，不用再反復調整刷輥的位置。

技術研發人員：徐留浩,張大勇
受保護的技術使用者：漯河市城通網絡工程建設投資有限公司
技術研發日：20240428
技術公布日：2025/4/28
