本技術涉及研磨，尤其涉及一種研缽裝置。

背景技術：

1、研缽裝置是研磨固體物質或進行粉末狀固體混和的常見容器。

2、傳統的研缽裝置通常包括配套使用的研缽和缽杵，然而研磨物料在研磨過程中容易飛濺出研缽。針對上述問題，現有技術中在研缽上加裝密封蓋，缽杵穿過密封蓋深入研缽中進行研磨，但是缽杵與研缽的接觸面積受限明顯，導致研磨效率較低。

技術實現思路

1、本實用新型實施例公開了一種研缽裝置，用于解決現有的研缽裝置研磨效率較低的技術問題。

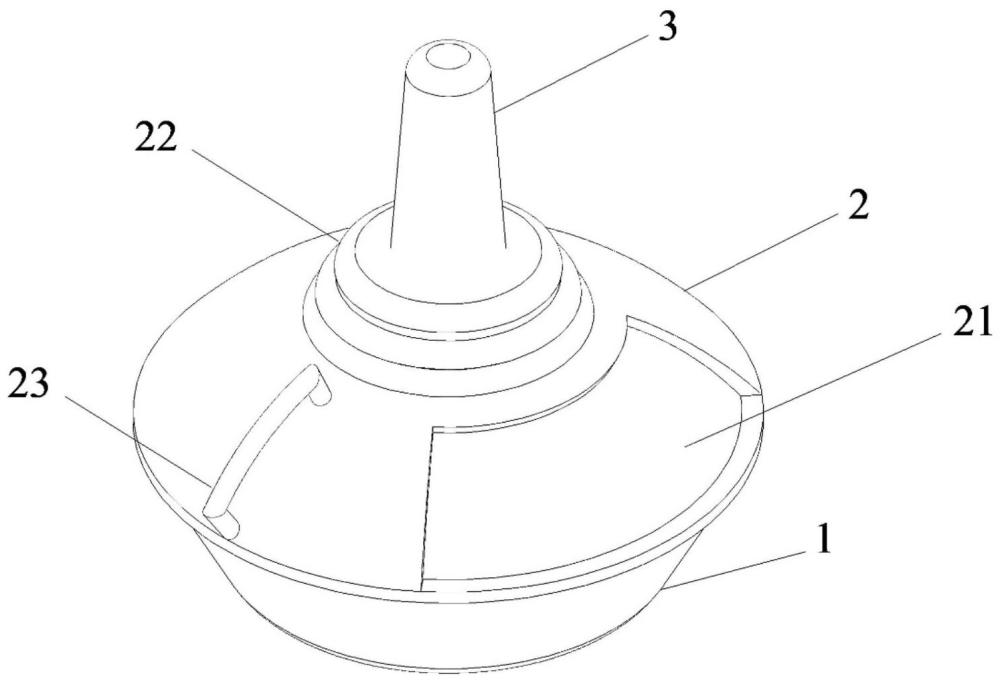

2、本實用新型實施例提供了一種研缽裝置，包括：研缽體和研磨棒；

3、所述研缽體的開口端可拆卸的密封連接有研缽蓋；

4、所述研缽蓋開設有蓋通孔，所述蓋通孔外嵌設有彈性套罩，所述彈性套罩的上端面的端面寬度小于下端面的端面寬度；

5、所述研磨棒穿設所述彈性套罩伸入所述研缽體的內腔。

6、可選地，所述彈性套罩的數量為多個；

7、多個連接的所述彈性套罩之間的端面寬度由下而上依次減小。

8、可選地，所述研缽蓋嵌設有可視窗口。

9、可選地，所述研缽蓋外設有研缽蓋柄。

10、可選地，所述研缽蓋設有限位件，所述限位件用于與所述研缽體的開口端密封連接。

11、可選地，所述研缽體的開口端設有凸槽；

12、所述限位件為凹槽，所述凹槽與所述凸槽配合連接。

13、可選地，所述研磨棒呈類圓柱結構。

14、可選地，所述研磨棒包括依次連接的握持部、過渡柄和研磨部；

15、所述握持部呈弧形圓臺狀；

16、所述過渡柄呈圓臺狀；

17、所述研磨部呈倒弧形圓臺狀，所述研磨部用于與所述研缽體的內腔抵接。

18、可選地，所述彈性套罩呈臺體狀。

19、可選地，所述研缽體呈碗狀。

20、從以上技術方案可以看出，本實用新型實施例具有以下優點：

21、本實用新型實施例提供了一種研缽裝置，包括：研缽體和研磨棒；研缽體的開口端可拆卸的密封連接有研缽蓋；研缽蓋開設有蓋通孔，蓋通孔外嵌設有彈性套罩，彈性套罩的上端面的端面寬度小于下端面的端面寬度；研磨棒穿設彈性套罩伸入研缽體的內腔。通過研缽蓋和彈性罩體防止待研磨物料向外飛濺的同時，基于彈性罩體上小下大的彈性結構，提升了研磨棒在研缽體的內腔中的擺動幅度，增大了研磨棒與研缽體的內腔的接觸面積，從而促進了研磨棒與待研磨物料的緊密接觸，有效提高了研磨效率。

技術特征：

1.一種研缽裝置，其特征在于，包括：研缽體和研磨棒；

2.根據權利要求1所述的研缽裝置，其特征在于，所述彈性套罩的數量為多個；

3.根據權利要求1所述的研缽裝置，其特征在于，所述研缽蓋嵌設有可視窗口。

4.根據權利要求1所述的研缽裝置，其特征在于，所述研缽蓋外設有研缽蓋柄。

5.根據權利要求1所述的研缽裝置，其特征在于，所述研缽蓋設有限位件，所述限位件用于與所述研缽體的開口端密封連接。

6.根據權利要求5所述的研缽裝置，其特征在于，所述研缽體的開口端設有凸槽；

7.根據權利要求1所述的研缽裝置，其特征在于，所述研磨棒呈類圓柱結構。

8.根據權利要求7所述的研缽裝置，其特征在于，所述研磨棒包括依次連接的握持部、過渡柄和研磨部；

9.根據權利要求1所述的研缽裝置，其特征在于，所述彈性套罩呈臺體狀。

10.根據權利要求1所述的研缽裝置，其特征在于，所述研缽體呈碗狀。

技術總結
本技術實施例公開了一種研缽裝置，涉及研磨技術領域，包括：研缽體和研磨棒；研缽體的開口端可拆卸的密封連接有研缽蓋；研缽蓋開設有蓋通孔，蓋通孔外嵌設有彈性套罩，彈性套罩的上端面的端面寬度小于下端面的端面寬度；研磨棒穿設彈性套罩伸入研缽體的內腔。通過研缽蓋和彈性罩體防止待研磨物料向外飛濺的同時，基于彈性罩體上小下大的彈性結構，提升了研磨棒在研缽體的內腔中的擺動幅度，增大了研磨棒與研缽體的內腔的接觸面積，從而促進了研磨棒與待研磨物料的緊密接觸，有效提高了研磨效率。

技術研發人員：李夢麗,汪小悅,毛成狀,趙倩,王沛,許軍
受保護的技術使用者：安徽光智科技有限公司
技術研發日：20240511
技術公布日：2025/4/28
