本技術涉及涂料涂刷領域，尤其是涉及一種防火涂料用自動給料的涂刷裝置。

背景技術：

1、防火涂料是用于可燃性基材表面，能降低被涂材料表面的可燃性、阻滯火災的迅速蔓延，用以提高被涂材料耐火極限的一種特種涂料。施用于可燃性基材表面，用以改變材料表面燃燒特性，阻滯火災迅速蔓延；或施用于建筑構件上，用以提高構件的耐火極限的特種涂料，稱防火涂料。

2、一些設備或者木質材質制成的家具或者一些特殊環境下使用的設備，需要在表面涂刷防火涂料，在對防火涂料進行涂刷的時候，一般需要使用到涂刷裝置，利用涂刷裝置將涂料均勻涂刷到設備的表面。

3、現在防火涂料用自動給料的涂刷裝置有這樣的不足：涂刷用的涂刷輪和支架之間采用一體式結構生產出來的，當經過多次滾刷過后，涂刷輪僵硬后，只能將裝置舍棄，不能對支架重復利用，并且滾刷的時候，需要對涂刷輪進行多次浸泡涂料，會使局部相鄰的區域造成薄厚不一樣的情況，不能持續自動給料，進行大面積不間斷涂刷。

技術實現思路

1、本實用新型針對現有技術中存在的技術問題，提供一種防火涂料用自動給料的涂刷裝置。

2、本實用新型解決上述技術問題的技術方案如下：一種防火涂料用自動給料的涂刷裝置，包括涂刷架、涂刷輪以及壓板，所述涂刷架的兩端設置有側架，所述側架之間的上端固定有涂料盒放置架，所述涂料盒放置架的中心位置開設有排液孔，所述涂料盒放置架內部放置有涂料盒，所述涂料盒放置架的兩端開設限位孔，所述側架上安裝有可拆卸的滾軸，所述涂刷輪安裝在兩組所述滾軸之間，所述滾軸上固定有第一錐輪，所述壓板的兩端開設有螺紋孔，所述第一錐輪嚙合連接有第二錐輪，所述第二錐輪的一端中心位置固定有絲桿，所述絲桿的一端貫穿所述涂料盒放置架和所述壓板相連接。

3、優選地，上述的防火涂料用自動給料的涂刷裝置，其中所述側架的缺口處安裝有卡塊，所述側架和所述卡塊采用螺栓連接，所述側架和所述卡塊拼接后形成卡槽，所述卡槽的內部安裝有滾軸。

4、優選地，上述的防火涂料用自動給料的涂刷裝置，其中所述滾軸的一端內部開設有矩形狀的凹槽，所述涂刷輪的兩端設置有矩形狀的連接軸，所述連接軸位于所述凹槽的內部，所述涂刷輪和所述滾軸構成卡合結構。

5、優選地，上述的防火涂料用自動給料的涂刷裝置，其中所述絲桿上開設一圈凹陷槽，所述凹陷槽的內部安裝有卡環，所述卡環位于所述涂料盒放置架的內部，所述卡環的尺寸大于所述限位孔的尺寸，所述涂料盒放置架和所述絲桿構成旋轉結構。

6、優選地，上述的防火涂料用自動給料的涂刷裝置，其中所述絲桿和所述第二錐輪之間為一體式結構，所述第二錐輪的上端二分之一的位置設置有螺紋。

7、優選地，上述的防火涂料用自動給料的涂刷裝置，其中所述側架的相鄰側上端中心位置開設有限位槽，所述壓板的兩端設置有凸塊，所述凸塊的橫截面和所述限位槽的橫截面相同，所述側架和所述壓板構成滑動結構。

8、優選地，上述的防火涂料用自動給料的涂刷裝置，其中所述螺紋孔的內部連接有所述絲桿。

9、優選地，上述的防火涂料用自動給料的涂刷裝置，其中所述涂料盒的下端設置有多排液嘴，每組所述排液嘴均安裝在所述排液孔內部，所述涂料盒的上活動密封連接有密封蓋，所述密封蓋位于所述壓板的下端。

10、本實用新型的有益效果是：當涂刷輪進行旋轉時，會帶動滾軸旋轉，滾軸外側固定的第一錐輪會進行同步旋轉，借助第一錐輪驅動旋轉第二錐輪，同時第二錐輪一端固定的絲桿旋轉，當兩組絲桿同步旋轉時，使壓板只能上下移動，當壓板向下移動的時候，會對密封蓋進行按壓，進而使涂料盒內部的涂料通過排液嘴經過排液孔噴出落到涂刷輪上面，實現對涂刷輪上自動給料，完成邊涂刷邊自動給料的步驟，當涂刷輪需要進行更換的時候，可以對卡塊進行拆卸，進而使滾軸可以從卡槽內部拆卸下來，進而使涂刷輪可以從側架上拆卸下來，然后再將刷輪的兩端從滾軸內部拆出，安裝新的涂刷輪，進而實現對涂刷輪進行更換。

技術特征：

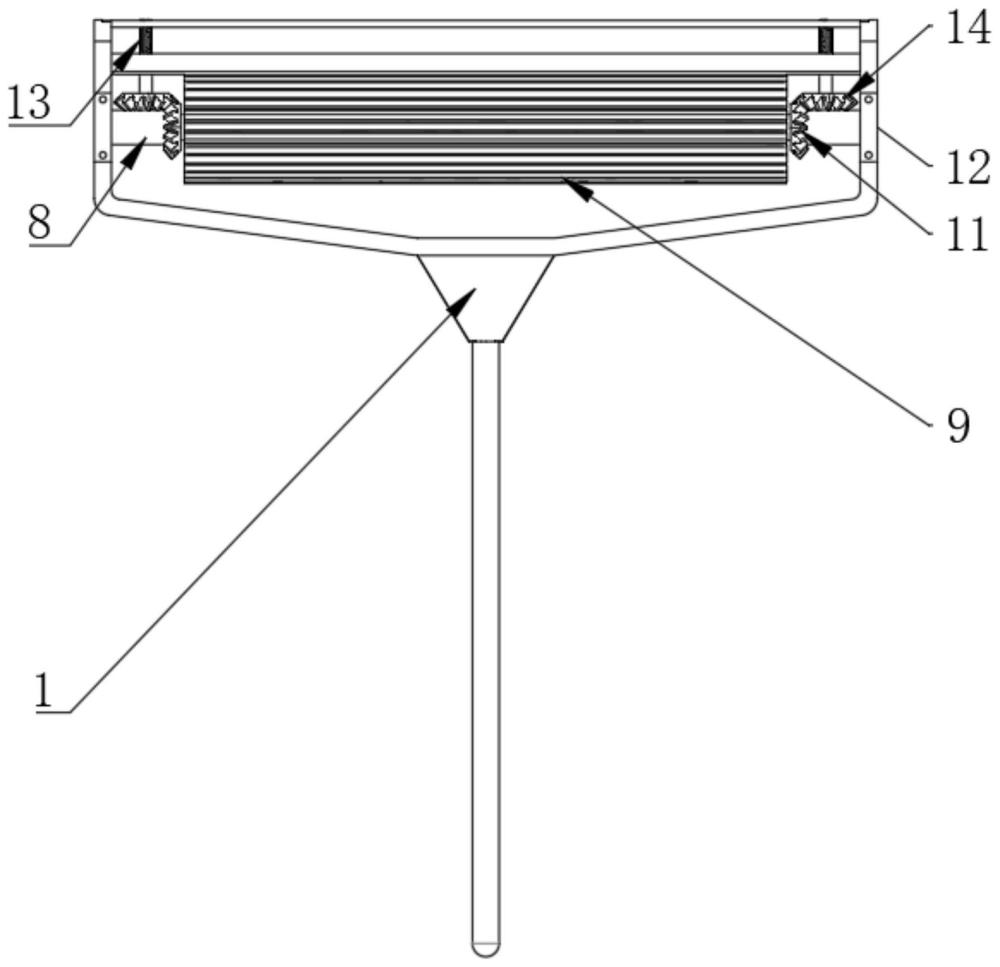

1.一種防火涂料用自動給料的涂刷裝置，包括涂刷架(1)、涂刷輪(9)以及壓板(15)，其特征在于：所述涂刷架(1)的兩端設置有側架(2)，所述側架(2)之間的上端固定有涂料盒放置架(4)，所述涂料盒放置架(4)的中心位置開設有排液孔(7)，所述涂料盒放置架(4)內部放置有涂料盒(17)，所述涂料盒放置架(4)的兩端開設限位孔(5)，所述側架(2)上安裝有可拆卸的滾軸(8)，所述涂刷輪(9)安裝在兩組所述滾軸(8)之間，所述滾軸(8)上固定有第一錐輪(11)，所述壓板(15)的兩端開設有螺紋孔(16)，所述第一錐輪(11)嚙合連接有第二錐輪(14)，所述第二錐輪(14)的一端中心位置固定有絲桿(13)，所述絲桿(13)的一端貫穿所述涂料盒放置架(4)和所述壓板(15)相連接。

2.根據權利要求1所述的一種防火涂料用自動給料的涂刷裝置，其特征在于：所述側架(2)的缺口處安裝有卡塊(12)，所述側架(2)和所述卡塊(12)采用螺栓連接，所述側架(2)和所述卡塊(12)拼接后形成卡槽(6)，所述卡槽(6)的內部安裝有滾軸(8)。

3.根據權利要求1所述的一種防火涂料用自動給料的涂刷裝置，其特征在于：所述滾軸(8)的一端內部開設有矩形狀的凹槽，所述涂刷輪(9)的兩端設置有矩形狀的連接軸(10)，所述連接軸(10)位于所述凹槽的內部，所述涂刷輪(9)和所述滾軸(8)構成卡合結構。

4.根據權利要求1所述的一種防火涂料用自動給料的涂刷裝置，其特征在于：所述絲桿(13)上開設一圈凹陷槽，所述凹陷槽的內部安裝有卡環，所述卡環位于所述涂料盒放置架(4)的內部，所述卡環的尺寸大于所述限位孔(5)的尺寸，所述涂料盒放置架(4)和所述絲桿(13)構成旋轉結構。

5.根據權利要求1所述的一種防火涂料用自動給料的涂刷裝置，其特征在于：所述絲桿(13)和所述第二錐輪(14)之間為一體式結構，所述第二錐輪(14)的上端二分之一的位置設置有螺紋。

6.根據權利要求1所述的一種防火涂料用自動給料的涂刷裝置，其特征在于：所述側架(2)的相鄰側上端中心位置開設有限位槽(3)，所述壓板(15)的兩端設置有凸塊，所述凸塊的橫截面和所述限位槽(3)的橫截面相同，所述側架(2)和所述壓板(15)構成滑動結構。

7.根據權利要求1所述的一種防火涂料用自動給料的涂刷裝置，其特征在于：所述螺紋孔(16)的內部連接有所述絲桿(13)。

8.根據權利要求1所述的一種防火涂料用自動給料的涂刷裝置，其特征在于：所述涂料盒(17)的下端設置有多排液嘴，每組所述排液嘴均安裝在所述排液孔(7)內部，所述涂料盒(17)的上活動密封連接有密封蓋(18)，所述密封蓋(18)位于所述壓板(15)的下端。

技術總結
本技術涉及涂料涂刷領域，具體的是一種防火涂料用自動給料的涂刷裝置，包括涂刷架、涂刷輪以及壓板，所述涂刷架的兩端設置有側架，所述側架之間的上端固定有涂料盒放置架，所述涂料盒放置架的中心位置開設有排液孔，所述涂料盒放置架內部放置有涂料盒，所述側架上安裝有可拆卸的滾軸，所述滾軸上固定有第一錐輪，所述壓板的兩端開設有螺紋孔，所述第一錐輪嚙合連接有第二錐輪，所述第二錐輪的一端中心位置固定有絲桿，所述絲桿的一端貫穿所述涂料盒放置架和所述壓板相連接，當壓板向下移動的時候，會對密封蓋進行按壓，進而使涂料盒內部的涂料通過排液嘴經過排液孔噴出落到涂刷輪上面，實現對涂刷輪上自動給料。

技術研發人員：葉如晴,紀思怡,張佳佳,楚程,周何斌,紀云峰
受保護的技術使用者：浙江同濟科技職業學院
技術研發日：20240506
技術公布日：2025/4/28
