本技術涉及農藥生產，尤其涉及一種農藥生產用固液物料配料裝置。

背景技術：

1、農藥是農業生產中常用的一種化學物質，可以有效地控制害蟲和病蟲害，提高農作物的產量和質量，為了生產高效、安全的農藥產品，固液物料配料裝置成為不可或缺的設備之一，固液物料配料裝置是指用于將農藥生產中所需的固體和液體原料按照一定比例混合的設備。

2、現有技術中，農藥在生產過程中需要對固液原料進行配料處理，但大多的配料裝置都是通過工作人員手動對固態原料和液態原料進行配料混合，通過人工進行配料不僅會嚴重影響農藥生產的效率，還會出現難以把控固液原料混合比例的問題，從而使生產出來的農藥使用效果較差。

技術實現思路

1、本實用新型的目的是為了解決上述設備在使用時，由于無法對固液原料的混合比例進行控制，導致農藥在生產過程中會出現效率低農藥使用效果差的問題，從而提出的一種農藥生產用固液物料配料裝置。

2、為了實現上述目的，本實用新型采用了如下技術方案：一種農藥生產用固液物料配料裝置，包括底板，所述底板的頂部固定安裝有四個支撐腳，四個所述支撐腳的頂部之間固定安裝有外殼，所述外殼的頂部設置有頂蓋，所述頂蓋的頂部設置有進料槽，所述頂蓋的頂部固定安裝有支撐架，所述支撐架的內表壁活動插設有稱重裝置，所述稱重裝置的外表壁固定套設有第一齒輪，所述頂蓋的頂部固定安裝有第一電機，所述第一電機的輸出端固定套設有第二齒輪，且第二齒輪的外表壁與第一齒輪的外表壁嚙合連接，所述頂蓋的頂部固定安裝有信號處理器，且信號處理器的輸入端與稱重裝置的輸出端通過電性連接。

3、優選的，所述頂蓋的頂部固定安裝有控制器，且控制器的輸入端與信號處理器的輸出端通過電性連接。

4、優選的，所述頂蓋的頂部固定安裝有執行器，且執行器的輸入端與控制器的輸出端通過電性連接，所述頂蓋的頂部固定連通有輸送管。

5、優選的，所述輸送管的內表壁設置有流量傳感器，且流量傳感器的輸出端與信號處理器的輸入端通過電性連接，所述輸送管的輸入端固定連通有液泵，且液泵的輸入端與執行器的輸出端通過電性連接。

6、優選的，所述頂蓋的頂部固定安裝有第二電機，所述第二電機的輸出端固定連接有螺旋葉片，所述外殼的內壁底部固定安裝有四個支撐輪，四個所述支撐輪的外表壁之間設置有混合罐。

7、優選的，所述混合罐的內表壁固定安裝有多個擋板，所述混合罐的外表壁固定套設有第一傳動輪。

8、優選的，所述第一傳動輪的外表壁嚙合連接有第二傳動輪，所述第二傳動輪的內表壁固定插設有第三電機。

9、與現有技術相比，本實用新型的優點和積極效果在于，

10、1、本實用新型在使用中，通過在一系列組件的相互作用下，當需要對農藥原料進行混合時，首先將固態原料放置到稱重裝置的頂部，經過稱量后在第一電機、第一齒輪和第二齒輪的作用下，將固態原料送入罐體內部，從而對固態原料的質量進行記錄并傳輸到信號處理器和控制器內部，然后在液泵和輸送管的作用下，向罐體內部輸送液態原料，并且在流量傳感器的作用下，將液態原料輸送量傳輸到信號處理器和控制器，并通過控制器對固態和液態的質量進行計算，從而有效的控制液態原料的輸送量，使罐體內部的固液比例更加均勻準確，進而提高農藥生產的質量以及農藥的實際使用效果。

11、2、本實用新型在使用中，通過在一系列組件的相互作用下，當固液原料輸送過程中，通過在第二電機和螺旋葉片的作用下，對混合罐內部的農藥原料進行混合攪拌使其混合的更加均勻，并且使原料向下運動，同時在第三電機、第二傳動輪、第一傳動輪和支撐輪的作用下，使混合罐逆時針旋轉，在擋板的作用下，使混合罐底部的農藥原料向上運動，從而進一步提高農藥混合的效果，進而提高農藥生產的效率。

技術特征：

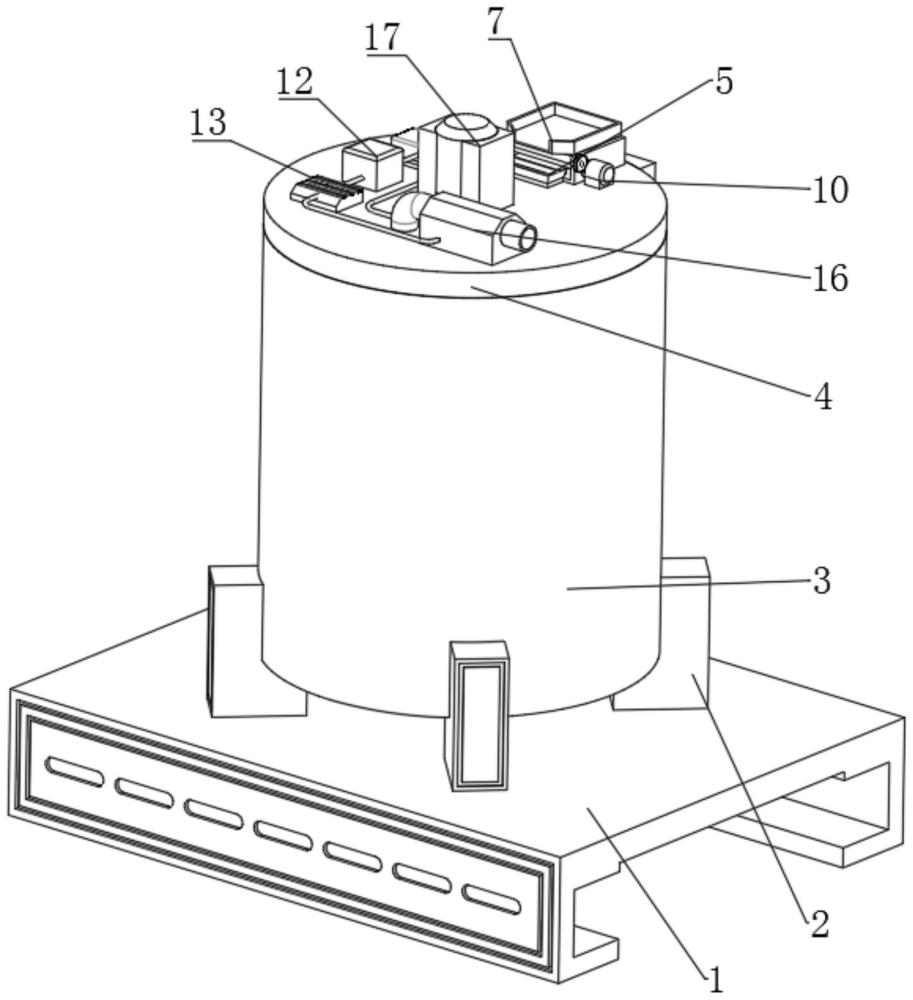

1.一種農藥生產用固液物料配料裝置，其特征在于：包括底板(1)，所述底板(1)的頂部固定安裝有四個支撐腳(2)，四個所述支撐腳(2)的頂部之間固定安裝有外殼(3)，所述外殼(3)的頂部設置有頂蓋(4)，所述頂蓋(4)的頂部設置有進料槽(5)，所述頂蓋(4)的頂部固定安裝有支撐架(6)，所述支撐架(6)的內表壁活動插設有稱重裝置(7)，所述稱重裝置(7)的外表壁固定套設有第一齒輪(8)，所述頂蓋(4)的頂部固定安裝有第一電機(10)，所述第一電機(10)的輸出端固定套設有第二齒輪(9)，且第二齒輪(9)的外表壁與第一齒輪(8)的外表壁嚙合連接，所述頂蓋(4)的頂部固定安裝有信號處理器(11)，且信號處理器(11)的輸入端與稱重裝置(7)的輸出端通過電性連接。

2.根據權利要求1所述的一種農藥生產用固液物料配料裝置，其特征在于：所述頂蓋(4)的頂部固定安裝有控制器(12)，且控制器(12)的輸入端與信號處理器(11)的輸出端通過電性連接。

3.根據權利要求2所述的一種農藥生產用固液物料配料裝置，其特征在于：所述頂蓋(4)的頂部固定安裝有執行器(13)，且執行器(13)的輸入端與控制器(12)的輸出端通過電性連接，所述頂蓋(4)的頂部固定連通有輸送管(14)。

4.根據權利要求3所述的一種農藥生產用固液物料配料裝置，其特征在于：所述輸送管(14)的內表壁設置有流量傳感器(15)，且流量傳感器(15)的輸出端與信號處理器(11)的輸入端通過電性連接，所述輸送管(14)的輸入端固定連通有液泵(16)，且液泵(16)的輸入端與執行器(13)的輸出端通過電性連接。

5.根據權利要求4所述的一種農藥生產用固液物料配料裝置，其特征在于：所述頂蓋(4)的頂部固定安裝有第二電機(17)，所述第二電機(17)的輸出端固定連接有螺旋葉片(18)，所述外殼(3)的內壁底部固定安裝有四個支撐輪(19)，四個所述支撐輪(19)的外表壁之間設置有混合罐(20)。

6.根據權利要求5所述的一種農藥生產用固液物料配料裝置，其特征在于：所述混合罐(20)的內表壁固定安裝有多個擋板(21)，所述混合罐(20)的外表壁固定套設有第一傳動輪(22)。

7.根據權利要求6所述的一種農藥生產用固液物料配料裝置，其特征在于：所述第一傳動輪(22)的外表壁嚙合連接有第二傳動輪(23)，所述第二傳動輪(23)的內表壁固定插設有第三電機(24)。

技術總結
本技術提供一種農藥生產用固液物料配料裝置，涉及農藥生產技術領域，包括底板，所述底板的頂部固定安裝有四個支撐腳。本技術在使用中，通過在一系列組件的相互作用下，當需要對農藥原料進行混合時，首先將固態原料放置到稱重裝置的頂部，經過稱量后在第一電機的作用下，將固態原料送入罐體內部，然后在液泵和輸送管的作用下，向罐體內部輸送液態原料，并且在流量傳感器的作用下，將液態原料輸送量傳輸到信號處理器和控制器，并通過控制器對固態和液態的質量進行計算，從而有效的控制液態原料的輸送量，使罐體內部的固液比例更加均勻準確，進而提高農藥生產的質量以及農藥的實際使用效果。
