本技術涉及建筑工程領域，更具體地說，涉及一種具有原料往復研磨功能的制砂機。

背景技術：

1、在建筑工程施工中，制砂機是一種高效節能的細碎、機制砂、粗磨設備，適用于破碎各種硬、脆物料，如鐵礦石、銅礦石、金銀礦石、錳礦石、水泥、人工制砂、螢石、石灰石、鋼渣等多種特硬、中硬及腐蝕性物料的細碎作業，專為建筑工程中的高速公路、高速鐵路、高層建筑、市政、水電大壩建設、混凝土攪拌站提供優質砂石骨料。

2、在建筑工程制砂的過程中，使用者會在制砂機的出料口處安裝過濾板，對粉碎研磨后的砂石進行篩分，當過濾板中堆積的大顆粒砂石影響到過濾板的過濾效果時，使用者需要將過濾板拆卸下來，并將堆積在其上端的大顆粒砂石重新倒入制砂機中進行再次研磨，由于制砂機一直在工作，關閉了也影響工作效率，所以新產生的大量大顆粒砂石就無法被篩分出來，影響到砂石的生產品質。

3、為此，提出一種具有原料往復研磨功能的制砂機來解決上述現有技術中存在的一些問題。

技術實現思路

1、1．要解決的技術問題

2、針對現有技術中存在的問題，本實用新型的目的在于提供一種具有原料往復研磨功能的制砂機，其特征是通過在倒料管下端設置多組可以交替使用的載料組件，有效減小大顆粒砂石掉落至收集箱中的數量，同時配合擺動組件，使過濾板發生上下晃動，提高對砂石的過濾效果，此外將載料組件設置為拆裝式，也方便使用者將過濾在過濾板中的大顆粒砂石重新倒入箱體中，實現砂石的往復研磨，從而提高砂石的產品品質。

3、2．技術方案

4、為解決上述問題，本實用新型采用如下的技術方案。

5、一種具有原料往復研磨功能的制砂機，包括箱體，箱體外端設置有電機，電機輸出端固定連接有位于箱體內部的對輥，箱體下端設置有倒料管，倒料管下端固定連接有豎桿，豎桿外端套接有與其轉動連接的套環，套環外端設置有多個載料組件，倒料管外端設置有擺動組件。

6、進一步，載料組件包括承載環，承載環上側設置有過濾板，承載環和過濾板之間設置有復位組件。

7、進一步，復位組件包括位于過濾板外端的凸塊，凸塊下端固定連接有滑桿，滑桿下端貫穿承載環并延伸至承載環下側，承載環與凸塊之間固定連接有套接在滑桿外側的壓縮彈簧。

8、進一步，擺動組件包括與倒料管固定連接的擺動機，擺動機輸出端固定連接有與其垂直設置的撥動桿，凸塊上端固定連接有與撥動桿位置相適配的半球體。

9、進一步，豎桿外端設置有橫桿，橫桿上端貫穿設置有與其滑動連接的卡塊，卡塊與對應位置的承載環卡接。

10、進一步，箱體上端設置為廣口狀，且箱體內部設置有導向斜坡。

11、進一步，箱體下側設置有收集箱，收集箱與復位組件位置相適配。

12、3．有益效果

13、相比于現有技術，本實用新型的優點在于：

14、（1）本方案通過在倒料管下端設置多組可以交替使用的載料組件，有效減少大顆粒砂石掉落至收集箱中的數量，同時配合擺動組件，使過濾板發生上下晃動，提高對砂石的過濾效果，此外將載料組件設置為拆裝式，也方便使用者將過濾在過濾板中的大顆粒砂石重新倒入箱體中，實現砂石的往復研磨，從而提高砂石的產品品質。

15、（2）本方案通過設置收集箱，可以實現對砂石的收集，有效避免砂石掉落至地面，影響工作環境，同時通過設置卡塊來對承載環進行定位，有效提高載料組件的穩定性。

技術特征：

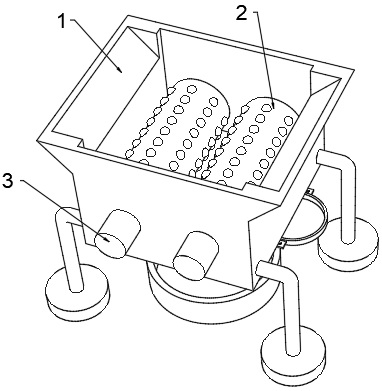

1.一種具有原料往復研磨功能的制砂機，包括箱體（1），其特征在于：所述箱體（1）外端設置有電機（3），所述電機（3）輸出端固定連接有位于箱體（1）內部的對輥（2），所述箱體（1）下端設置有倒料管（4），所述倒料管（4）下端固定連接有豎桿（5），所述豎桿（5）外端套接有與其轉動連接的套環（6），所述套環（6）外端設置有多個載料組件，所述倒料管（4）外端設置有擺動組件。

2.根據權利要求1所述的一種具有原料往復研磨功能的制砂機，其特征在于：所述載料組件包括承載環（7），所述承載環（7）上側設置有過濾板（8），所述承載環（7）和過濾板（8）之間設置有復位組件。

3.根據權利要求2所述的一種具有原料往復研磨功能的制砂機，其特征在于：所述復位組件包括位于過濾板（8）外端的凸塊（9），所述凸塊（9）下端固定連接有滑桿（10），所述滑桿（10）下端貫穿承載環（7）并延伸至承載環（7）下側，所述承載環（7）與凸塊（9）之間固定連接有套接在滑桿（10）外側的壓縮彈簧（11）。

4.根據權利要求3所述的一種具有原料往復研磨功能的制砂機，其特征在于：所述擺動組件包括與倒料管（4）固定連接的擺動機（12），所述擺動機（12）輸出端固定連接有與其垂直設置的撥動桿（13），所述凸塊（9）上端固定連接有與撥動桿（13）位置相適配的半球體。

5.根據權利要求2所述的一種具有原料往復研磨功能的制砂機，其特征在于：所述豎桿（5）外端設置有橫桿（15），所述橫桿（15）上端貫穿設置有與其滑動連接的卡塊（14），所述卡塊（14）與對應位置的承載環（7）卡接。

6.根據權利要求1所述的一種具有原料往復研磨功能的制砂機，其特征在于：所述箱體（1）上端設置為廣口狀，且箱體（1）內部設置有導向斜坡。

7.根據權利要求1所述的一種具有原料往復研磨功能的制砂機，其特征在于：所述箱體（1）下側設置有收集箱（16），所述收集箱（16）與復位組件位置相適配。

技術總結
本技術公開了一種具有原料往復研磨功能的制砂機，屬于建筑工程領域，一種具有原料往復研磨功能的制砂機，包括箱體，箱體外端設置有電機，電機輸出端固定連接有位于箱體內部的對輥，箱體下端設置有倒料管，倒料管下端固定連接有豎桿，豎桿外端套接有與其轉動連接的套環，套環外端設置有多個載料組件，倒料管外端設置有擺動組件，本方案通過在倒料管下端設置多組可以交替使用的載料組件，有效減少大顆粒砂石掉落至收集箱中的數量，同時配合擺動組件，使過濾板發生上下晃動，提高對砂石的過濾效果，此外將載料組件設置為拆裝式，也方便使用者將過濾在過濾板中的大顆粒砂石重新倒入箱體中，實現砂石的往復研磨，從而提高砂石的產品品質。

技術研發人員：張善一,張善魁,張美紅
受保護的技術使用者：山東華至項目管理有限公司
技術研發日：20240606
技術公布日：2025/4/28
