本技術涉及涂膠機，具體為一種用于手機后蓋用涂膠機。

背景技術：

1、涂膠機又稱為涂覆機，刮膠機、自動噴膠機等，主要用以將液態膠水涂在紡織品、紙盒或者皮革表面上的一種機械設備，現有的涂膠機有很多種款式，而在手機生產制作過程中，手機后蓋點膠基本都需要用到涂膠機。

2、在對現有的用于手機后蓋用涂膠機進行使用時，其用于手機后蓋用涂膠機的作用是對手機后蓋進行點膠，但現有的涂膠機無法控制放置臺進行位置調節，在進行涂膠時，涂膠器無法對準手機蓋的涂膠位置，需要手動對手機蓋進行翻轉，造成影響涂膠效率的問題。

技術實現思路

1、本實用新型的目的在于提供一種用于手機后蓋用涂膠機，以解決上述背景技術中提出的現有的涂膠機無法控制放置臺進行位置調節，在進行涂膠時，涂膠器無法對準手機蓋的涂膠位置，需要手動對手機蓋進行翻轉，造成影響涂膠效率的問題。

2、為實現上述目的，本實用新型提供如下技術方案，一種用于手機后蓋用涂膠機，包括：

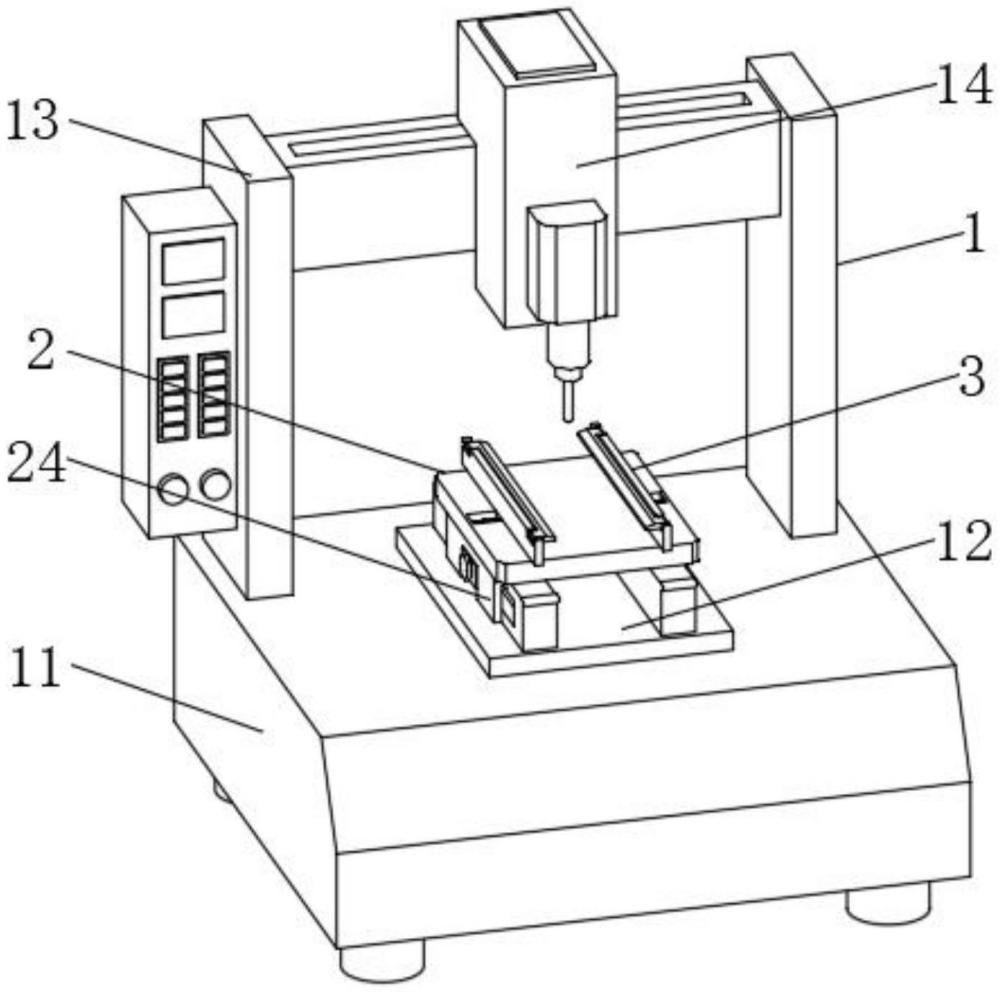

3、裝置本體，包括設備本體，所述設備本體表面設置有放置臺，所述設備本體表面兩側連接有控制架，所述控制架表面滑動連接有涂膠器；

4、放置臺表面兩側連接有調節機構，包括固定架，所述固定架一側內部插設有滑塊，所述滑塊內部插設有固定螺桿，所述滑塊外表面連接有支撐板，所述支撐板頂端連接有支撐臺。

5、優選的，所述固定架一側開設有滑槽，所述滑塊一端插設于固定架開設的滑槽內部與固定架滑動連接。

6、優選的，所述滑塊和支撐板之間設置為固定連接，所述支撐板和支撐臺套接于固定架外表面一側。

7、優選的，所述所述滑塊表面開設有通孔，所述固定架開設的滑槽內壁一側開設有多組螺紋槽，所述固定螺桿一端穿過滑塊開設的通孔轉動連接于固定架開設的螺紋槽內部。

8、優選的，所述支撐臺兩側內部連接有定位結構，所述定位結構包括有支撐彈簧，所述支撐彈簧一端連接有定位板，所述定位板頂端兩側內部連接有扭力彈簧，所述扭力彈簧一端連接有限位板。

9、優選的，所述支撐臺表面兩側開設有活動槽，所述支撐彈簧一端連接于支撐臺開設的活動槽內壁一側，所述定位板底端插設于支撐臺開設的活動槽內部連接于支撐彈簧。

10、優選的，所述定位板頂端表面兩側開設有凹槽，所述扭力彈簧連接于定位板開設的凹槽內壁兩側。

11、與現有技術相比，本實用新型的有益效果是：

12、1、通過轉動固定螺桿使其脫離固定架開設的螺紋槽內部，而后將手機蓋放置于支撐臺表面，并移動支撐臺的位置，使滑塊于固定架開設的滑槽內部滑動，從而使支撐臺于固定架頂端平移，在位置移動完成后，將固定螺桿一端穿過滑塊開設的通孔轉動連接于固定架開設的其中一組螺紋槽內部，從而對支撐臺進行限位，使其實現對手機蓋位置的調節作用，避免需要手動對手機蓋進行翻轉，造成影響涂膠效率的問題。

13、2、通過轉動限位板使其帶動扭力彈簧進行扭動，而后將手機蓋放置于支撐臺表面，在對不同寬度的手機蓋進行定位時，定位板擠壓支撐彈簧進行收縮，自動調整定位板的間距，對手機蓋進行夾持定位，而后放開限位板，使扭力彈簧帶動限位板進行復位，從而使限位板對手機蓋兩側進行定位，避免手機蓋位移。

技術特征：

1.一種用于手機后蓋用涂膠機，其特征在于，包括：

2.根據權利要求1所述的一種用于手機后蓋用涂膠機，其特征在于：所述固定架(21)一側開設有滑槽，所述滑塊(22)一端插設于固定架(21)開設的滑槽內部與固定架(21)滑動連接。

3.根據權利要求1所述的一種用于手機后蓋用涂膠機，其特征在于：所述滑塊(22)和支撐板(24)之間設置為固定連接，所述支撐板(24)和支撐臺(25)套接于固定架(21)外表面一側。

4.根據權利要求1所述的一種用于手機后蓋用涂膠機，其特征在于：所述所述滑塊(22)表面開設有通孔，所述固定架(21)開設的滑槽內壁一側開設有多組螺紋槽，所述固定螺桿(23)一端穿過滑塊(22)開設的通孔轉動連接于固定架(21)開設的螺紋槽內部。

5.根據權利要求1所述的一種用于手機后蓋用涂膠機，其特征在于：所述支撐臺(25)兩側內部連接有定位結構(3)，所述定位結構(3)包括有支撐彈簧(31)，所述支撐彈簧(31)一端連接有定位板(32)，所述定位板(32)頂端兩側內部連接有扭力彈簧(33)，所述扭力彈簧(33)一端連接有限位板(34)。

6.根據權利要求5所述的一種用于手機后蓋用涂膠機，其特征在于：所述支撐臺(25)表面兩側開設有活動槽，所述支撐彈簧(31)一端連接于支撐臺(25)開設的活動槽內壁一側，所述定位板(32)底端插設于支撐臺(25)開設的活動槽內部連接于支撐彈簧(31)。

7.根據權利要求5所述的一種用于手機后蓋用涂膠機，其特征在于：所述定位板(32)頂端表面兩側開設有凹槽，所述扭力彈簧(33)連接于定位板(32)開設的凹槽內壁兩側。

技術總結
本技術涉及涂膠機技術領域，具體為一種用于手機后蓋用涂膠機，包括：裝置本體，包括設備本體，所述設備本體表面設置有放置臺，所述設備本體表面兩側連接有控制架，所述控制架表面滑動連接有涂膠器；放置臺表面兩側連接有調節機構，包括固定架，所述固定架一側內部插設有滑塊。本技術經轉動固定螺桿使其脫離固定架開設的螺紋槽內部，而后將手機蓋放置于支撐臺表面，并移動支撐臺的位置，在位置移動完成后，將固定螺桿一端穿過滑塊開設的通孔轉動連接于固定架開設的其中一組螺紋槽內部，從而對支撐臺進行限位，使其實現對手機蓋位置的調節作用，避免需要手動對手機蓋進行翻轉，造成影響涂膠效率的問題。

技術研發人員：王琳
受保護的技術使用者：東莞市展鑫電子科技有限公司
技術研發日：20240617
技術公布日：2025/4/28
