本技術涉及彩鋼板加工，尤其涉及一種彩鋼板加工用表面噴涂裝置。

背景技術：

1、彩鋼板是指表面經過鍍鋅或彩涂加工的金屬鋼板建筑材料，彩鋼板可利用其表面覆蓋的彩色涂層來增加鋼板自身的多樣性和美觀性，同時這些彩色涂層可對鋼板表面進行保護，能夠提升鋼板的整體耐用度，因此彩鋼板主要用于建筑物的外墻或門窗等位置，以提供裝飾和防護作用。

2、現有彩鋼板噴涂加工裝置僅支持對其中一面進行噴涂，若需要對鋼板另一面進行噴涂還需重新對鋼板進行調整，進而會降低彩鋼板噴涂加工的整體效率。

技術實現思路

1、針對現有技術中所存在的不足，本實用新型提供了一種彩鋼板加工用表面噴涂裝置。

2、為了實現上述目的，本實用新型采用了如下技術方案：

3、一種彩鋼板加工用表面噴涂裝置，包括：加工底座，所述加工底座上固定連接有兩個側板框架，所述側板框架上安裝有電動滑軌，所述電動滑軌上滑動連接有滑塊，所述滑塊中部滑動連接有升降桿，所述滑塊中部開設有升降限位孔，所述升降桿外壁上設置有限位凸起，所述升降桿與升降限位孔相匹配，所述升降桿下端安裝有噴涂機；轉動調節組件，所述轉動調節組件包括轉動連接于側板框架上的電動推桿，所述側板框架上安裝有伺服電機，所述伺服電機輸出端與電動推桿尾端固定連接，所述電動推桿輸出端固定連接有轉接夾板，所述轉接夾板的兩個端部均螺紋連接有夾緊螺桿，所述夾緊螺桿位于轉接夾板內側的端部固定連接有側向夾板；噴涂升降組件，所述噴涂升降組件包括固定連接于側板框架上的限位滑桿，所述限位滑桿上滑動連接有抵板，所述電動推桿外壁上固定連接有抵接凸輪，所述抵接凸輪與抵板底面相貼合，所述抵板中部固定連接有直桿，所述升降桿輸出端上開設有通孔，所述直桿與通孔相匹配。

4、為了更好地實現上述目的，本實用新型采用進一步技術方案：所述側向夾板外表面設置有緩沖夾墊，且所述側向夾板與轉接夾板內側表面相貼合。

5、為了更好地實現上述目的，本實用新型采用進一步技術方案：所述夾緊螺桿位于轉接夾板外的端部固定連接有旋轉撥片。

6、為了更好地實現上述目的，本實用新型采用進一步技術方案：所述加工底座底部固定連接有穩固支撐腳。

7、本實用新型的優點是：設置轉動調節組件，通過電動推桿、轉接夾板和側向夾板的配合可對鋼板進行充分的側向夾持固定，進而可利用伺服電機驅動鋼板轉動180度，從而可便于對鋼板進行雙面噴涂，提升彩鋼板噴涂加工效率；設置噴涂升降組件，在驅動鋼板轉動調節過程中，可同步驅動噴涂機相對鋼板適應性的升降移動，避免鋼板在轉動調整時對噴涂機造成影響，提升彩鋼板噴涂加工裝置的穩定性和便捷性。

技術特征：

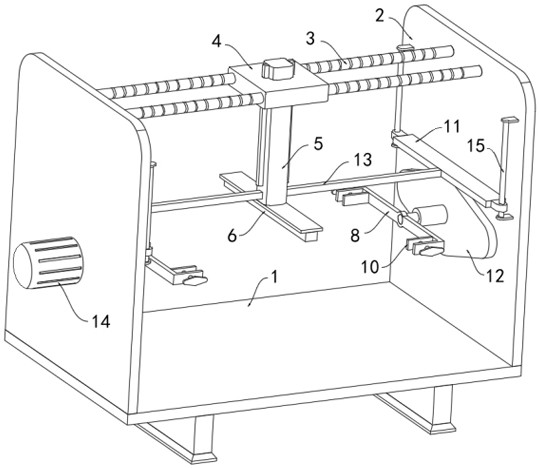

1.一種彩鋼板加工用表面噴涂裝置，其特征在于，包括：加工底座（1），所述加工底座（1）上固定連接有兩個側板框架（2），所述側板框架（2）上安裝有電動滑軌（3），所述電動滑軌（3）上滑動連接有滑塊（4），所述滑塊（4）中部滑動連接有升降桿（5），所述升降桿（5）下端安裝有噴涂機（6）；轉動調節組件，所述轉動調節組件包括轉動連接于側板框架（2）上的電動推桿（7），所述側板框架（2）上安裝有伺服電機（14），所述伺服電機（14）輸出端與電動推桿（7）尾端固定連接，所述滑塊（4）中部開設有升降限位孔，所述升降桿（5）外壁上設置有限位凸起，所述升降桿（5）與升降限位孔相匹配，所述電動推桿（7）輸出端固定連接有轉接夾板（8），所述轉接夾板（8）的兩個端部均螺紋連接有夾緊螺桿（9），所述夾緊螺桿（9）位于轉接夾板（8）內側的端部固定連接有側向夾板（10）；噴涂升降組件，所述噴涂升降組件包括固定連接于側板框架（2）上的限位滑桿（15），所述限位滑桿（15）上滑動連接有抵板（11），所述電動推桿（7）外壁上固定連接有抵接凸輪（12），所述抵接凸輪（12）與抵板（11）底面相貼合，所述抵板（11）中部固定連接有直桿（13），所述升降桿（5）輸出端上開設有通孔，所述直桿（13）與通孔相匹配。

2.根據權利要求1所述的一種彩鋼板加工用表面噴涂裝置，其特征在于，所述側向夾板（10）外表面設置有緩沖夾墊，且所述側向夾板（10）與轉接夾板（8）內側表面相貼合。

3.根據權利要求1所述的一種彩鋼板加工用表面噴涂裝置，其特征在于，所述夾緊螺桿（9）位于轉接夾板（8）外的端部固定連接有旋轉撥片。

4.根據權利要求1所述的一種彩鋼板加工用表面噴涂裝置，其特征在于，所述加工底座（1）底部固定連接有穩固支撐腳。

技術總結
本技術公開了一種彩鋼板加工用表面噴涂裝置，包括：加工底座，所述加工底座上固定連接有兩個側板框架，所述側板框架上安裝有電動滑軌，所述電動滑軌上滑動連接有滑塊，所述滑塊中部滑動連接有升降桿，所述升降桿下端安裝有噴涂機；轉動調節組件，所述轉動調節組件包括轉動連接于側板框架上的電動推桿，所述電動推桿輸出端固定連接有轉接夾板。優點是：可對鋼板進行側向夾持固定和轉動調節，以便于對鋼板進行雙面噴涂，提升彩鋼板噴涂加工效率，并且在鋼板轉動時可同步驅動噴涂機相對鋼板適應性升降移動，避免鋼板在轉動調整時對噴涂機造成影響，提升彩鋼板噴涂加工裝置的穩定性和便捷性。

技術研發人員：石建宇,江丹,江長亮,江長忠
受保護的技術使用者：江蘇建宇金屬制品科技有限公司
技術研發日：20240614
技術公布日：2025/4/28
