本申請屬于醫療器械，具體而言涉及一種全縫線錨釘釘頭的組裝裝置。

背景技術：

1、全縫線錨釘是通過縫線錨成結形成的錨釘，該錨釘是柔性的，存在一定的彈性變形；全縫線錨釘因為操作簡單、有更多骨保留、更適合骨質疏松患者、無金屬/peek殘留等優點，在外科手術中受到越來越多的應用。

2、然而，由于經過編織后的釘頭，直徑大于金屬桿內孔，并且釘頭具有軟性特征，現有組裝方法是利用一根很細的針狀物直接將軟的釘頭強行塞入金屬桿內，不僅操作難度大，組裝效率低，而且釘頭在強行塞入金屬桿內容過程中容易受到損傷，從而影響全縫線錨釘的性能。

3、綜上分析，現有全縫線錨釘的釘頭組裝方法，存在操作難度大，效率低，且釘頭容易受到損傷，難以保持好的形態的技術問題。

技術實現思路

1、鑒于上述的分析，本實用新型實施例旨在提供一種全縫線錨釘釘頭的組裝裝置，用以解決現有組裝全縫線錨釘釘頭的操作難度大，效率低，且釘頭容易受到損傷的問題。

2、本實用新型的目的是這樣實現的：

3、一種全縫線錨釘釘頭的組裝裝置，包括擠壓機構、夾持機構和頂入機構，所述夾持機構和頂入機構設于擠壓機構的兩側；所述擠壓機構設有兩端開口的擠壓空間，所述待裝配的釘頭安裝在所述擠壓空間內；空心的金屬桿拆卸安裝于夾持機構上，所述金屬桿與所述擠壓空間同軸布置；所述金屬桿能夠插入所述擠壓空間；頂入機構被配置為將所述擠壓空間內被壓縮的釘頭頂入所述金屬桿內。

4、進一步地，所述頂入機構包括頂入桿，所述頂入桿為圓柱桿。

5、進一步地，所述頂入機構還包括動力機構，所述動力機構被配置為提供驅動力，以將所述頂入桿頂入所述擠壓空間內將被壓縮的釘頭頂入所述金屬桿內。

6、進一步地，所述擠壓機構具有壓蓋和基座，所述壓蓋拆卸安裝在所述基座的上方。

7、進一步地，所述壓蓋上設有下壓凸出部，所述基座上設有壓槽；或者，所述壓蓋上設有壓槽，所述基座上設有下壓凸出部；當所述壓蓋安裝于所述基座上后，所述下壓凸出部的擠壓端面與所述壓槽的槽底面之間形成所述擠壓空間。

8、進一步地，所述下壓凸出部包括下壓板，所述壓槽包括u型槽；所述下壓板的擠壓端面為圓弧形凹面，所述圓弧形凹面與所述u型槽的圓弧槽底面形成所述擠壓空間；所述下壓板的兩側面與所述u型槽的槽側壁面接觸。

9、進一步地，所述下壓板的圓弧形凹面和所述圓弧槽底面均涂覆有特氟龍涂層。

10、進一步地，所述下壓凸出部還包括過度部，所述下壓板通過所述過度部與所述壓蓋的下端面連接。

11、進一步地，所述過度部的截面為等腰梯形，所述等腰梯形的底邊位于所述壓蓋的下端面上，所述等腰梯形的頂邊與所述下壓板的頂端連接，且所述等腰梯形的頂邊寬度與所述下壓板的寬度相同；所述壓槽還包括底端開口的v形槽，所述v形槽與所述u型槽的槽口過渡連接，形成一個截面為漏斗形的組合槽空間；所述過度部的兩個腰部側端面與所述v形槽的槽壁面為面接觸。

12、進一步地，所述擠壓空間的內部具有豎向布置的抵接面，當所述金屬桿的一端插入所述第一端開口后，所述金屬桿的端部能夠抵接在所述抵接面上。

13、與現有技術相比，本實用新型提供的全縫線錨釘釘頭的組裝裝置，通過設置擠壓機構擠壓釘頭，使擠壓后釘頭的直徑小于金屬桿內徑，并且擠壓后的釘頭釘頭全部落入一個狹小空間，這樣在頂入機構的外力推動作用下使釘頭順利進入金屬桿內，不僅能夠避免釘頭損傷，使釘頭保持良好形態，而且操作安裝方便，組裝效率高。

技術特征：

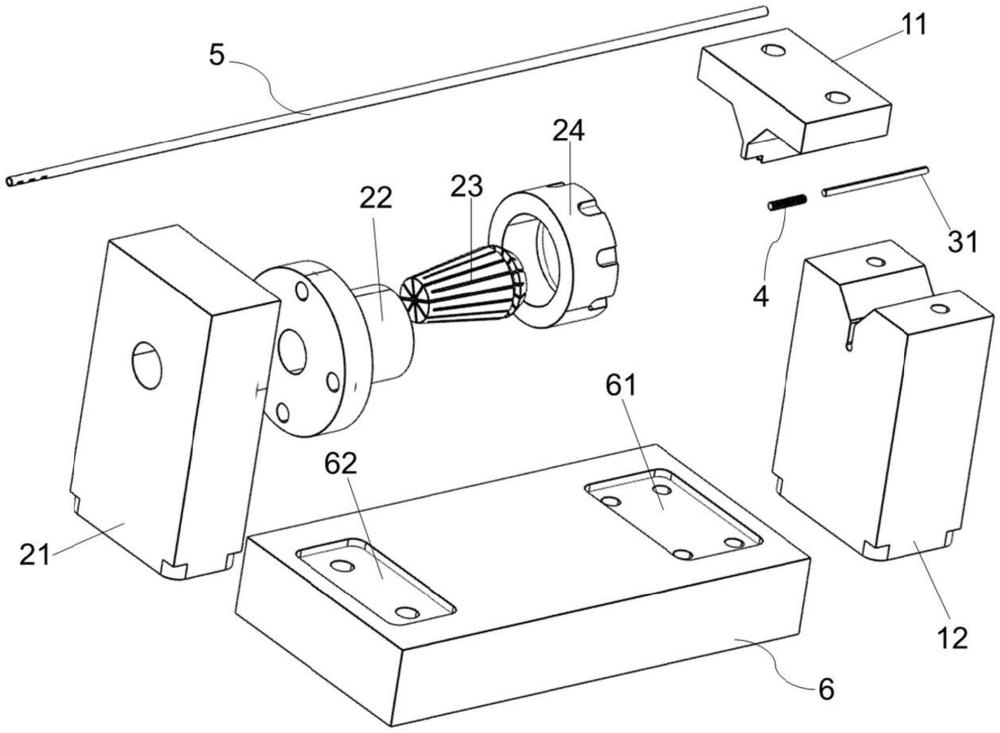

1.一種全縫線錨釘釘頭的組裝裝置，其特征在于，包括擠壓機構(1)、夾持機構(2)和頂入機構(3)，所述夾持機構(2)和頂入機構(3)設于擠壓機構(1)的兩側；所述擠壓機構(1)設有兩端開口的擠壓空間，待裝配的釘頭(4)安裝在所述擠壓空間內；空心的金屬桿(5)拆卸安裝于夾持機構(2)上，所述金屬桿(5)與所述擠壓空間同軸布置；所述金屬桿(5)能夠插入所述擠壓空間，被壓縮的釘頭(4)的直徑小于所述金屬桿(5)的內徑；頂入機構(3)被配置為將所述擠壓空間內被壓縮的釘頭(4)頂入所述金屬桿(5)內；

2.根據權利要求1所述的全縫線錨釘釘頭的組裝裝置，其特征在于，所述頂入機構(3)包括頂入桿(31)，所述頂入桿(31)為圓柱桿。

3.根據權利要求2所述的全縫線錨釘釘頭的組裝裝置，其特征在于，所述頂入機構(3)還包括動力機構，所述動力機構被配置為提供驅動力，以將所述頂入桿(31)頂入所述擠壓空間內將被壓縮的釘頭頂入所述金屬桿(5)內。

4.根據權利要求1所述的全縫線錨釘釘頭的組裝裝置，其特征在于，所述下壓凸出部(111)包括下壓板(1111)，所述壓槽(121)包括u型槽(1211)；

5.根據權利要求4所述的全縫線錨釘釘頭的組裝裝置，其特征在于，所述下壓板(1111)的圓弧形凹面(1111a)和所述圓弧槽底面均涂覆有特氟龍涂層。

6.根據權利要求4或5所述的全縫線錨釘釘頭的組裝裝置，其特征在于，所述下壓凸出部(111)還包括過度部(1112)，所述下壓板(1111)通過所述過度部(1112)與所述壓蓋(11)的下端面連接。

7.根據權利要求6所述的全縫線錨釘釘頭的組裝裝置，其特征在于，所述過度部(1112)的截面為等腰梯形，所述等腰梯形的底邊位于所述壓蓋(11)的下端面上，所述等腰梯形的頂邊與所述下壓板(1111)的頂端連接，且所述等腰梯形的頂邊寬度與所述下壓板(1111)的寬度相同；

8.根據權利要求1所述的全縫線錨釘釘頭的組裝裝置，其特征在于，所述擠壓空間的內部具有豎向布置的抵接面(1213)，當所述金屬桿(5)的一端插入所述擠壓空間的第一端開口后，所述金屬桿(5)的端部能夠抵接在所述抵接面(1213)上。

技術總結
本申請涉及一種全縫線錨釘釘頭的組裝裝置，包括擠壓機構、夾持機構和頂入機構，所述夾持機構和頂入機構設于擠壓機構的兩側；所述擠壓機構設有兩端開口的擠壓空間，所述待裝配的釘頭安裝在所述擠壓空間內；空心的金屬桿拆卸安裝于夾持機構上，所述金屬桿與所述擠壓空間同軸布置；所述金屬桿能夠插入所述擠壓空間；頂入機構被配置為將所述擠壓空間內被壓縮的釘頭頂入所述金屬桿內。本申請實現了高效組裝全縫線錨釘釘頭，而且組裝過程不損傷釘頭。

技術研發人員：單景威,張朋,程補元
受保護的技術使用者：北京瑞朗泰科醫療器械有限公司
技術研發日：20240619
技術公布日：2025/4/28
