本發明涉及傳感器，更具體的說，涉及一種總溫傳感器及其制造方法。

背景技術：

1、對于航空發動機進氣道位置的總溫傳感器，作為可能遭遇鳥擊的發動機前部部件，需要特別關注其抗鳥撞要求。目前，總溫傳感器在設計時優先考慮測溫功能，但在抗沖擊性能方面還有待提高。

2、為了獲取氣體總溫，現有傳感器設計通常會設置感測腔，使氣流在腔內受到阻滯從而流速降低到零，氣體動能轉換為熱能。然而，感測腔一般為空腔，內部裝配感溫元件，這部分在受到?jīng)_擊時往往成為薄弱位置，容易發生損壞。因此，t12傳感器(用于實時測量風扇進口特定截面的總溫)的結構設計需要進一步考慮抗鳥撞等沖擊強度和設計重量要求。

3、除此之外，傳感器暴露在雨雪冰凍天氣條件下，可能會發生結冰現象。這不僅會導致測量溫度不準確，而且冰塊脫落可能損壞其他關鍵部件。

4、因此，需要采取措施在一定程度上阻止或者減緩結冰現象的發生，或者盡量減小積冰的體積。現有傳感器防冰一般采用電加熱或引氣加熱主動的方式，但這些方法使得傳感器設計變得復雜，傳統制造方式難度加大，且控制方式復雜。

5、圖1揭示了航空發動機總溫傳感器在發動機中的位置示意圖，如圖1所示，航空發動機總溫傳感器11安裝于進氣道內壁板12上，并伸出暴露在流入風扇的空氣中，用于實時測量風扇進口總溫。

6、總溫傳感器11暴露在雨雪冰凍天氣條件下，可能發生結冰的現象，且為發動機前部部件，可能會受到外物撞擊。

7、圖2a和圖2b分別揭示了現有技術中的總溫傳感器的結構示意圖以及剖面示意圖，圖3a和圖3b分別揭示了現有技術中的總溫傳感器的a-a截面和b-b截面示意圖，如圖2a至圖3b所示，現有技術中的總溫傳感器，包括蓋14、安裝座15和傳感器外殼16：

8、所述傳感器外殼16，兩側開有進氣孔13；

9、所述傳感器外殼16，內部構成感測腔18

10、所述感溫元件17，伸出探入感測腔18中，感測腔18暴露在流入風扇的空氣中，感測腔18以上部分在進氣道內壁板12內；

11、氣流通過進氣口13以及底部開口進入感測腔18。

12、傳感器外殼16需要承受外物沖擊，傳感器外殼16的迎風面易結冰。

13、由于傳統總溫傳感器感測腔18為空腔，再加上兩側開有進氣孔13，導致傳感器外殼16在受外物沖擊時易在空腔區域損壞。

14、現有傳感器設計和加工方式，需要將感測腔18內的感溫元件17與傳感器外殼16焊接裝配，這使得制造過程變得復雜且可靠性低。

技術實現思路

1、本發明的目的是提供一種總溫傳感器，解決現有技術的總溫傳感器抗鳥撞的能力差的問題。

2、本發明的又一個目的是提供一種總溫傳感器，解決現有技術的總溫傳感器制造過程復雜，可靠性低的問題。

3、本發明的又一個目的是提供一種總溫傳感器，解決現有技術的總溫傳感器防冰設計結構復雜的問題。

4、為了實現上述目的，本發明提供了一種總溫傳感器，包括傳感器主體結構和感溫元件：

5、所述傳感器主體結構至少包括安裝座、傳感器外殼；

6、所述傳感器外殼，安裝在安裝座上；

7、所述傳感器外殼，內部構成感測腔，感測腔內部填充三周期極小曲面單胞填充結構；

8、所述感溫元件，設置在感測腔內。

9、在一實施例中，所述感溫元件為粘貼式熱電阻；

10、所述感測腔上部區域設置密封蓋，密封蓋的上表面設置粘貼式熱電阻。

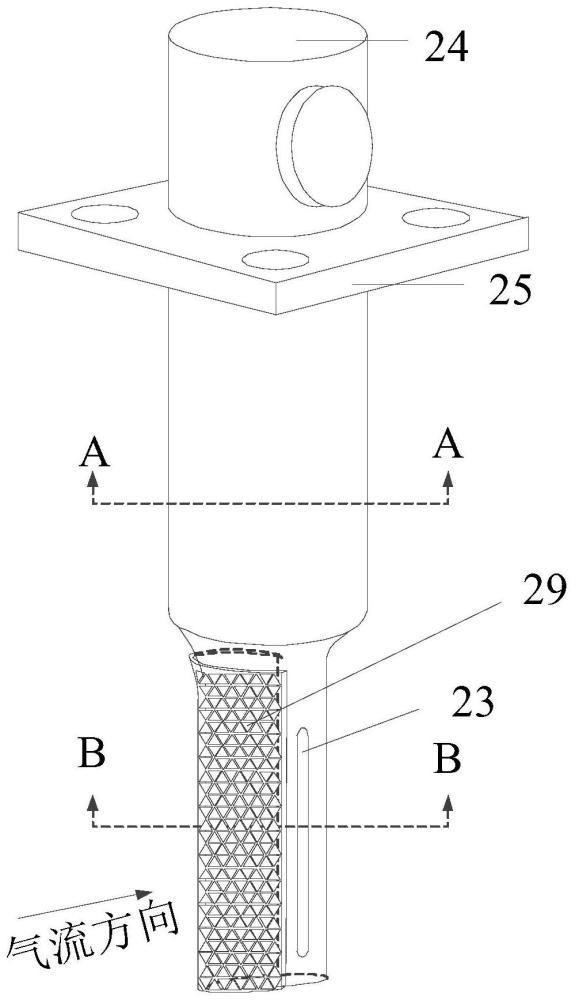

11、在一實施例中，所述傳感器外殼的迎風面，設置防護層：

12、所述防護層與傳感器外殼之間，填充三周期極小曲面單胞填充結構。

13、在一實施例中，所述防護層為記憶合金防護層。

14、在一實施例中，所述防護層，設置若干預制槽：

15、所述若干預制槽將防護層表面分割成若干微小碎片式結構。

16、在一實施例中，所述若干微小碎片式結構為三角形結構或棱形結構或蜂窩形結構。

17、在一實施例中，所述感測腔內部填充的三周期極小曲面單胞填充結構為gyroid單胞。

18、在一實施例中，所述防護層與傳感器外殼之間填充的三周期極小曲面單胞填充結構為iwp單胞。

19、在一實施例中，所述粘貼式熱電阻為柔性熱電阻。

20、在一實施例中，所述記憶合金防護層為鎳鈦形狀記憶合金。

21、在一實施例中，所述粘貼式熱電阻所測得的溫度，通過動溫恢復系數轉換為空氣總溫。

22、在一實施例中，所述動溫恢復系數，通過風洞試驗，按照以下表達式計算得到：

23、

24、其中，γ為動溫恢復系數、t0氣流總溫、tg為傳感器測得溫度、κ為絕熱指數、ma為氣流馬赫數。

25、為了實現上述目的，本發明提供了一種航空發動機，包括如上述任一項所述的總溫傳感器。

26、在一實施例中，所述總溫傳感器安裝于所述航空發動機的進氣道。

27、為了實現上述目的，本發明提供了一種總溫傳感器的制造方法，用于制造如上述任一項所述的總溫傳感器，所述總溫傳感器的傳感器外殼的迎風面設置防護層，包括以下步驟：

28、采用增材制造工藝將傳感器主體結構一次性制作成型；

29、在已完成的傳感器主體結構基礎上，進行防護層的增材制造；

30、將傳感器主體結構和防護層融合。

31、在一實施例中，所述傳感器主體結構為不銹鋼，所述防護層為鎳鈦記憶合金。

32、本發明提供的一種總溫傳感器及其制造方法，感測腔采用三周期極小曲面單胞填充結構填充，能夠顯著提高感測腔的抗沖擊能力，傳感器迎風面采用碎片式記憶合金防護層，具有主動防冰和吸收沖擊能量的功能。

技術特征：

1.一種總溫傳感器，其特征在于，包括傳感器主體結構和感溫元件：

2.根據權利要求1所述的總溫傳感器，其特征在于，所述感溫元件為粘貼式熱電阻；

3.根據權利要求1所述的總溫傳感器，其特征在于，所述傳感器外殼的迎風面，設置防護層：

4.根據權利要求3所述的總溫傳感器，其特征在于，所述防護層為記憶合金防護層。

5.根據權利要求3所述的總溫傳感器，其特征在于，所述防護層，設置若干預制槽：

6.根據權利要求5所述的總溫傳感器，其特征在于，所述若干微小碎片式結構為三角形結構或棱形結構或蜂窩形結構。

7.根據權利要求1所述的總溫傳感器，其特征在于，所述感測腔內部填充的三周期極小曲面單胞填充結構為gyroid單胞。

8.根據權利要求3所述的總溫傳感器，其特征在于，所述防護層與傳感器外殼之間填充的三周期極小曲面單胞填充結構為iwp單胞。

9.根據權利要求2所述的總溫傳感器，其特征在于，所述粘貼式熱電阻為柔性熱電阻。

10.根據權利要求4所述的總溫傳感器，其特征在于，所述記憶合金防護層為鎳鈦形狀記憶合金。

11.根據權利要求2所述的總溫傳感器，其特征在于，所述粘貼式熱電阻所測得的溫度，通過動溫恢復系數轉換為空氣總溫。

12.根據權利要求11所述的總溫傳感器，其特征在于，所述動溫恢復系數，通過風洞試驗，按照以下表達式計算得到：

13.一種航空發動機，其特征在于，包括如權利要求1至權利要求12中任一項所述的總溫傳感器。

14.根據權利要求13所述的航空發動機，其特征在于，所述總溫傳感器安裝于所述航空發動機的進氣道。

15.一種總溫傳感器的制造方法，用于制造如權利要求1至權利要求12中任一項所述的總溫傳感器，所述總溫傳感器的傳感器外殼的迎風面設置防護層，其特征在于，包括以下步驟：

16.根據權利要求15所述的總溫傳感器的制造方法，其特征在于，所述除防護層外的傳感器主體結構為不銹鋼，所述防護層為鎳鈦記憶合金。

技術總結
本發明涉及傳感器技術領域，更具體的說，涉及一種總溫傳感器及其制造方法。本發明提供了一種總溫傳感器，包括傳感器主體結構和感溫元件：所述傳感器主體結構至少包括安裝座、傳感器外殼；所述傳感器外殼，安裝在安裝座上；所述傳感器外殼，內部構成感測腔，感測腔內部填充三周期極小曲面單胞填充結構；所述感溫元件，設置在感測腔內。本發明提供的一種總溫傳感器及其制造方法，感測腔采用三周期極小曲面單胞填充結構填充，具有輕質高強度、連通性好、拓?fù)浣Y(jié)構可控的特點，能夠顯著提高感測腔的抗沖擊能力。

技術研發人員：劉傳欣,柴象海,倪曉琴
受保護的技術使用者：中國航發商用航空發動機有限責任公司
技術研發日：
技術公布日：2025/4/28
