本技術屬于硅膠生產，具體涉及一種用于硅膠生產材料送料裝置。

背景技術：

1、硅膠是一種粒狀多孔的二氧化硅水合物，通過硅酸鈉加酸后洗滌干燥制得，它外表呈透明或乳白色，具有開放的多孔結構，因此吸附性強，能吸附多種物質。

2、硅膠在生產過程當中，有時需要用到液體硅膠這種材料，這樣就需要對液體硅膠進行送料操作，這時操作人員就會通過用送料裝置來輸送液體硅膠，通過送料裝置上的泵體來把儲料箱中的液體硅膠輸送到需求的地方即可，因為液體硅膠會受到環境溫度的變化，而導致液體硅膠的膠質粘度會出現改變，這樣儲料箱中液體硅膠長時間留置就可能會出現粘度增大的情況，從而導致泵體不能良好的對液體硅膠進行輸送，從而影響到送料裝置的正常送料操作。

3、因此，本實用新型提供一種用于硅膠生產材料送料裝置，來解決上述問題。

技術實現思路

1、本實用新型的目的在于提供一種用于硅膠生產材料送料裝置，旨在解決現有技術中提出的送料裝置儲料箱中的液體硅膠可能會受到環境溫度的變化，導致出現粘度增大的情況，從而影響到送料裝置送料操作的問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種用于硅膠生產材料送料裝置，包括儲料箱，所述儲料箱頂部表面連接有加料管，所述加料管的一端處設置有電磁閥，所述儲料箱頂部表面設置有液位傳感器，且儲料箱底部表面貫穿連接有出料管，所述出料管的另一端連接有蠕動泵的輸入端，所述蠕動泵的輸出端連接有送料管，所述蠕動泵設置在儲料箱底端處連接的安裝板頂部表面，所述儲料箱一側表面設置有溫度傳感器，且儲料箱的另一側表面貫穿連接有導熱塊，所述導熱塊一端處頂部表面開設的安裝槽中連接有加熱塊，所述儲料箱頂部表面連接有電機，所述電機的輸出端延伸進儲料箱中與攪拌桿的一端相連接，所述攪拌桿的一端處貫穿連接有儲料箱內側表面連接的軸承，所述儲料箱頂部表面還設置有排氣機構。

3、為了實現對排放的氣體進行過濾，作為本實用新型一種用于硅膠生產材料送料裝置優選的，所述排氣機構包括：吸氣管、真空泵、輸送管、過濾倉、活性炭濾芯和單向閥，所述儲料箱頂部表面貫穿連接有吸氣管，所述吸氣管的另一端連接有真空泵的輸出端，所述真空泵的輸出端連接有輸送管，所述輸送管的另一端延伸進過濾倉中，所述過濾倉頂部表面開設的安裝槽中連接有活性炭濾芯，且過濾倉另一側表面連接有單向閥。

4、為了實現對電磁閥、液位傳感器、蠕動泵、溫度傳感器、導熱塊、電機和真空泵的正常運行控制，作為本實用新型一種用于硅膠生產材料送料裝置優選的，所述電磁閥、液位傳感器、蠕動泵、溫度傳感器、導熱塊、電機和真空泵通過plc控制開關和外部電源電性連接。

5、為了實現儲料箱中的液體硅膠可以正常排出，作為本實用新型一種用于硅膠生產材料送料裝置優選的，所述儲料箱內部空間的位置與出料管內部空間的位置相連接。

6、為了實現帶動攪拌桿的轉動，作為本實用新型一種用于硅膠生產材料送料裝置優選的，所述電機的輸出端與攪拌桿之間構成固定連接。

7、為了實現真空泵抽出的氣體可以進入到過濾倉中通過過濾后再排出，作為本實用新型一種用于硅膠生產材料送料裝置優選的，所述過濾倉內部空間的位置與輸送管和單向閥內部空間的位置相連通。

8、與現有技術相比，本實用新型的有益效果是：

9、1、本實用新型通過溫度傳感器、導熱塊、加熱塊、電機和攪拌桿之間的相互配合，當溫度傳感器檢測到儲料箱中的液體硅膠溫度不符合標準時，plc控制開關會啟動加熱塊，從而使加熱塊加熱導熱塊，這樣液體硅膠接觸到導熱塊表面時溫度就會上升，再通過攪拌棒對液體硅膠進行攪拌，即可讓儲料箱中的液體硅膠溫度得到提升，確保液體硅膠的流動性，避免液體硅膠粘度增大影響到送料操作。

10、2、本實用新型通過設置的排氣機構，可以對儲料箱中產生的氣體進行排出，確保儲料箱內部氣壓的穩定，同時排出的氣體會經過活性炭濾芯進行過濾，從而吸附掉氣體中的有害物質，確保排放的氣體不會污染到工作環境。

技術特征：

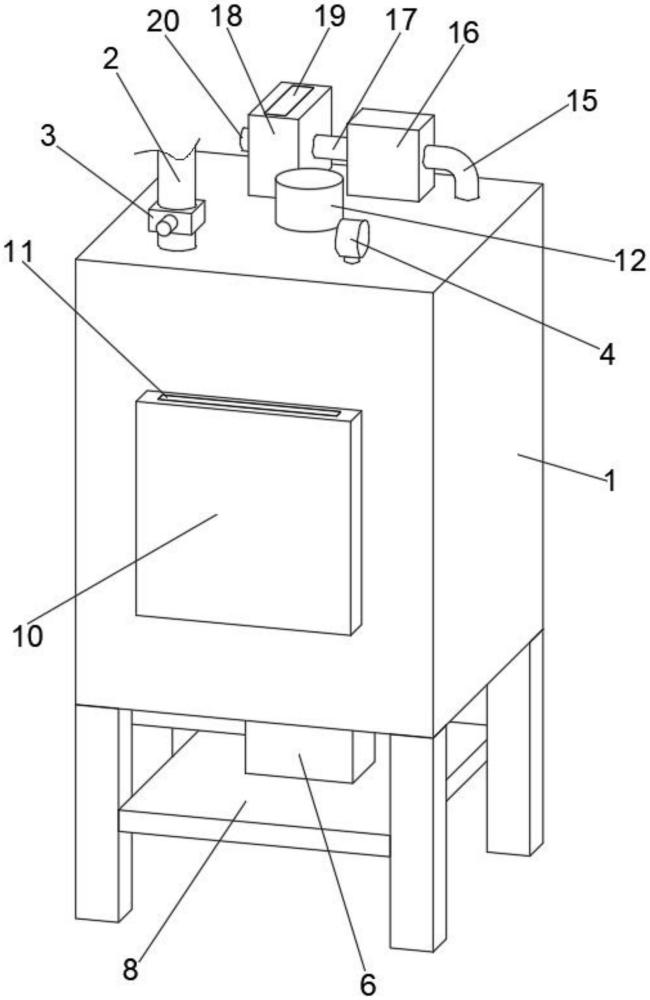

1.一種用于硅膠生產材料送料裝置，包括儲料箱(1)，其特征在于：所述儲料箱(1)頂部表面連接有加料管(2)，所述加料管(2)的一端處設置有電磁閥(3)，所述儲料箱(1)頂部表面設置有液位傳感器(4)，且儲料箱(1)底部表面貫穿連接有出料管(5)，所述出料管(5)的另一端連接有蠕動泵(6)的輸入端，所述蠕動泵(6)的輸出端連接有送料管(7)，所述蠕動泵(6)設置在儲料箱(1)底端處連接的安裝板(8)頂部表面，所述儲料箱(1)一側表面設置有溫度傳感器(9)，且儲料箱(1)的另一側表面貫穿連接有導熱塊(10)，所述導熱塊(10)一端處頂部表面開設的安裝槽中連接有加熱塊(11)，所述儲料箱(1)頂部表面連接有電機(12)，所述電機(12)的輸出端延伸進儲料箱(1)中與攪拌桿(13)的一端相連接，所述攪拌桿(13)的一端處貫穿連接有儲料箱(1)內側表面連接的軸承(14)，所述儲料箱(1)頂部表面還設置有排氣機構。

2.根據權利要求1所述的一種用于硅膠生產材料送料裝置，其特征在于：所述排氣機構包括：吸氣管(15)、真空泵(16)、輸送管(17)、過濾倉(18)、活性炭濾芯(19)和單向閥(20)，所述儲料箱(1)頂部表面貫穿連接有吸氣管(15)，所述吸氣管(15)的另一端連接有真空泵(16)的輸出端，所述真空泵(16)的輸出端連接有輸送管(17)，所述輸送管(17)的另一端延伸進過濾倉(18)中，所述過濾倉(18)頂部表面開設的安裝槽中連接有活性炭濾芯(19)，且過濾倉(18)另一側表面連接有單向閥(20)。

3.根據權利要求1所述的一種用于硅膠生產材料送料裝置，其特征在于：所述電磁閥(3)、液位傳感器(4)、蠕動泵(6)、溫度傳感器(9)、導熱塊(10)、電機(12)和真空泵(16)通過plc控制開關和外部電源電性連接。

4.根據權利要求1所述的一種用于硅膠生產材料送料裝置，其特征在于：所述儲料箱(1)內部空間的位置與出料管(5)內部空間的位置相連接。

5.根據權利要求1所述的一種用于硅膠生產材料送料裝置，其特征在于：所述電機(12)的輸出端與攪拌桿(13)之間構成固定連接。

6.根據權利要求2所述的一種用于硅膠生產材料送料裝置，其特征在于：所述過濾倉(18)內部空間的位置與輸送管(17)和單向閥(20)內部空間的位置相連通。

技術總結
本技術屬于硅膠生產技術領域，具體涉及一種用于硅膠生產材料送料裝置，包括儲料箱，所述儲料箱頂部表面連接有加料管，所述加料管的一端處設置有電磁閥，所述儲料箱頂部表面設置有液位傳感器，且儲料箱底部表面貫穿連接有出料管。本技術通過溫度傳感器、導熱塊、加熱塊、電機和攪拌桿之間的相互配合，當溫度傳感器檢測到儲料箱中的液體硅膠溫度不符合標準時，PLC控制開關會啟動加熱塊，從而使加熱塊加熱導熱塊，這樣液體硅膠接觸到導熱塊表面時溫度就會上升，再通過攪拌棒對液體硅膠進行攪拌，即可讓儲料箱中的液體硅膠溫度得到提升，確保液體硅膠的流動性，避免液體硅膠粘度增大影響到送料操作。

技術研發人員：陳近隆,陳建龍,李祥德
受保護的技術使用者：安徽俊業達新材料科技有限公司
技術研發日：20240624
技術公布日：2025/4/28
