本技術涉及水處理領域，尤其涉及一種模塊化淺層砂過濾裝置。

背景技術：

1、淺層介質過濾器是利用石英砂作為過濾介質，在一定的壓力下，把濁度較高的水通過一定厚度的粒狀或非粒的石英砂進行過濾，有效的截留去除水中的懸浮物、有機物、膠質顆粒、微生物、氯、嗅味及部分重金屬離子等，最終達到降低水濁度、凈化水質效果的一種高效過濾設備。

2、在中國專利公開號cn212594177u公布了一種帶有旁通減壓裝置的淺層砂過濾器，該設備充分配合布水器，均勻布水，過濾流速高，效率高；反沖洗時形成內環流，不跑沙。

3、但是，在反沖洗時干凈水是從下往上噴，水的沖刷力度勢必由下往上逐漸減弱，從而會導致填料上黏附的雜質無法實現有效清理。

技術實現思路

1、針對現有技術的不足，本實用新型提供了一種模塊化淺層砂過濾裝置，解決了上述背景技術提出的問題。

2、為實現以上目的，本實用新型通過以下技術方案予以實現：一種模塊化淺層砂過濾裝置，包括外殼、設置于外殼上端的三通閥，還包括密封箱，所述密封箱固定于外殼內靠近上端處，且密封箱外側等間距安裝有空心支架，所述外殼外側安裝有與空心支架連通的環形輸氣管，所述外殼外側安裝有與環形輸氣管連通的氣泵；中空軸，所述中空軸轉動安裝于密封箱下端，且中空軸上端延伸至密封箱內部并設有開口，所述中空軸外側靠近密封箱位置處固定有多孔板，所述外殼內位于多孔板的下方設有填料，所述中空軸下端延伸至填料內部并安裝有第一弧形管，且中空軸外壁位于第一弧形管外側還設置有第二弧形管，所述第一弧形管與第二弧形管上均設有排氣帽。

3、作為本實用新型進一步的技術方案，所述外殼外側固定有電機，所述電機輸出端安裝有驅動軸，所述驅動軸外側設有與多孔板上表面相抵的毛刷筒。

4、作為本實用新型進一步的技術方案，所述驅動軸一端延伸至密封箱內部并固定有第一錐齒輪，所述中空軸外側位于密封箱內部位置處固定套設有與第一錐齒輪嚙合的第二錐齒輪。

5、作為本實用新型進一步的技術方案，所述外殼內壁設有軌道，所述多孔板外緣與軌道滑動連接。

6、作為本實用新型進一步的技術方案，所述外殼內頂端固定有布水器，所述布水器與三通閥的出口連通，所述三通閥的進口安裝有原水管，且三通閥的旁通口設有排污管。

7、作為本實用新型進一步的技術方案，所述外殼底部安裝有集水器，所述集水器與中空軸轉動連接，且集水器上均勻設有集水帽，所述集水器下端貫穿外殼并安裝有出水管。

8、本實用新型提供了一種模塊化淺層砂過濾裝置，與現有技術相比具備以下有益效果：

9、本設計的一種模塊化淺層砂過濾裝置，在反沖洗過程中，通過中空軸帶動第一弧形管、第二弧形管轉動，繼而使得外殼內部填料松動，減小水反沖時的阻力，通過氣泵、環形輸氣管、空心支架、密封箱向中空軸內部注入空氣，通過第一弧形管、第二弧形管、排氣帽的設置，向填料內部注入空氣，從而助力反沖水上行，且可以使得填料中的雜質隨著氣泡排出，提高反沖洗效果。

技術特征：

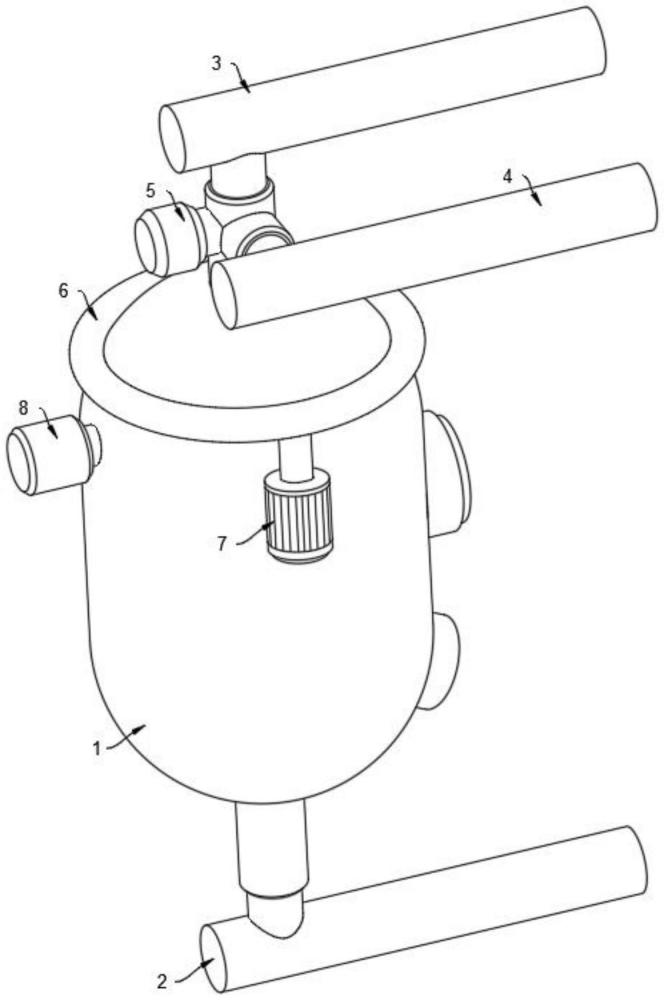

1.一種模塊化淺層砂過濾裝置，包括外殼(1)、設置于外殼(1)上端的三通閥(5)，其特征在于，還包括：

2.根據權利要求1所述的一種模塊化淺層砂過濾裝置，其特征在于，所述外殼(1)外側固定有電機(8)，所述電機(8)輸出端安裝有驅動軸(19)，所述驅動軸(19)外側設有與多孔板(14)上表面相抵的毛刷筒(20)。

3.根據權利要求2所述的一種模塊化淺層砂過濾裝置，其特征在于，所述驅動軸(19)一端延伸至密封箱(13)內部并固定有第一錐齒輪(21)，所述中空軸(15)外側位于密封箱(13)內部位置處固定套設有與第一錐齒輪(21)嚙合的第二錐齒輪(22)。

4.根據權利要求3所述的一種模塊化淺層砂過濾裝置，其特征在于，所述外殼(1)內壁設有軌道，所述多孔板(14)外緣與軌道滑動連接。

5.根據權利要求4所述的一種模塊化淺層砂過濾裝置，其特征在于，所述外殼(1)內頂端固定有布水器(11)，所述布水器(11)與三通閥(5)的出口連通，所述三通閥(5)的進口安裝有原水管(3)，且三通閥(5)的旁通口設有排污管(4)。

6.根據權利要求1-5任一項所述的一種模塊化淺層砂過濾裝置，其特征在于，所述外殼(1)底部安裝有集水器(9)，所述集水器(9)與中空軸(15)轉動連接，且集水器(9)上均勻設有集水帽(10)，所述集水器(9)下端貫穿外殼(1)并安裝有出水管(2)。

技術總結
本技術提出了一種模塊化淺層砂過濾裝置，涉及水處理技術領域，包括外殼、設置于外殼上端的三通閥，還包括密封箱，所述密封箱固定于外殼內靠近上端處，且密封箱外側等間距安裝有空心支架，所述外殼外側安裝有與空心支架連通的環形輸氣管，所述外殼外側安裝有與環形輸氣管連通的氣泵。本設計的一種模塊化淺層砂過濾裝置，在反沖洗過程中，通過中空軸帶動第一弧形管、第二弧形管轉動，繼而使得外殼內部填料松動，減小水反沖時的阻力，通過氣泵、環形輸氣管、空心支架、密封箱向中空軸內部注入空氣，通過第一弧形管、第二弧形管、排氣帽的設置，向填料內部注入空氣，從而助力反沖水上行，且可以使得填料中的雜質隨著氣泡排出，提高反沖洗效果。

技術研發人員：孟艷鋒,李仁磊
受保護的技術使用者：濟南福米德環保科技有限公司
技術研發日：20240628
技術公布日：2025/4/28
