本技術涉及反應釜組件，具體地說是一種用于反應釜的新型液體物料加料管。

背景技術：

1、反應釜是一種廣泛應用于化學、化工、石油、醫藥、食品等領域的設備，它可以進行物理或化學反應的容器。在化工生產等工藝過程中，經常需要在反應時使用滴加裝置往反應釜內滴加溶液作為工藝的一部分。

2、現有技術中滴加裝置加料管一般為一根兩端開口的管道，管道的出料口與反應釜的相對位置固定，每次滴加的溶液基本都落在反應釜內的同一位置，通過反應釜的攪拌，將滴加的溶液與反應釜內的溶液混合。但這樣的方式，從加料管流出的物料只分布在一個區域，在反應釜中需要很長時間才能均布于整個反應釜，這就會在短時間內反應釜內部分位置的某種物料過量，而其它部位該種物料不足，從而影響了產品質量，嚴重時可能造成質量事故和安全事故。進一步的，當液體物料為熱敏性物料或具有自聚性質的物料時，液體物料在加料管內如受熱時，會發生分解或自聚，導致產品質量大幅度降低，甚至產生廢品。

3、基于以上原因，本實用新型設計了一種用于反應釜的新型液體物料加料管，可迅速將進入液體物料迅速與反應釜內物料混合，并通過套管式加料管結合冷卻介質的方式避免液體物料受熱，從而提高了生產效率和產品質量并降低了安全隱患。

技術實現思路

1、本實用新型的目的是克服現有技術的不足，提供一種用于反應釜的新型液體物料加料管，可迅速將進入液體物料迅速與反應釜內物料混合，并通過套管式加料管結合冷卻介質的方式避免液體物料受熱，從而提高了生產效率和產品質量并降低了安全隱患。

2、為了達到上述目的，本實用新型提供一種用于反應釜的新型液體物料加料管，包括通過絲扣或者法蘭聯接的液體加料管主體與高效混合器，液體加料管主體的外層為外殼，液體加料管主體的中心為內管，外殼與內管形成三個獨立腔體，內管的頂端為物料入口一，內管與外殼之間形成的空腔頂端分別設置有介質入口和介質出口，外殼的頂部設置有帶螺孔的接盤；高效混合器的頂端設置有與內管連通的物料入口二，物料入口二的下方連通有喉管，喉管的兩側分別連通設置有喇叭狀的進口擴大段和出口擴大段。

3、進口擴大段的小端與喉管連通，出口擴大段的小端與喉管連通。

4、進口擴大段與出口擴大段的大端端口直徑為50～100mm，進口擴大段與出口擴大段的長度為100~200mm。

5、喉管的管徑為20～40mm，長度為50～100mm。

6、高效混合器為316不銹鋼或316l不銹鋼混合器。

7、內管與物料入口二的內徑一致。

8、同現有技術相比，本實用新型具備以下有益效果：

9、本實用新型結構簡單，通過套管形成的三個空腔的方式，使液體物料可快速進入反應釜內的高效混合器中，并迅速與反應物料混合分散于物料中；且通過循環在內管空腔周邊的冷卻介質影響，液體物料可以不因受熱而產生分解或自聚從而不影響產品質量，加之與物料高效的混合與分散，從整體上提高了產品質量和生產效率，并且降低了潛在的安全風險，具備較高的應用價值。

技術特征：

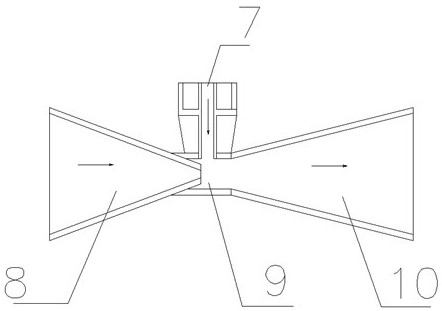

1.一種用于反應釜的新型液體物料加料管，包括通過絲扣或者法蘭聯接的液體加料管主體與高效混合器，其特征在于，所述液體加料管主體的外層為外殼（1），所述液體加料管主體的中心為內管（2），所述外殼（1）與所述內管（2）形成三個獨立腔體，所述內管（2）的頂端為物料入口一（6），所述內管（2）與所述外殼（1）之間形成的空腔頂端分別設置有介質入口（4）和介質出口（5），所述外殼（1）的頂部設置有帶螺孔的接盤（3）；所述高效混合器的頂端設置有與所述內管（2）連通的物料入口二（7），所述物料入口二（7）的下方連通有喉管（9），所述喉管（9）的兩側分別連通設置有喇叭狀的進口擴大段（8）和出口擴大段（10）。

2.根據權利要求1所述的用于反應釜的新型液體物料加料管，其特征在于，所述進口擴大段（8）的小端與所述喉管（9）連通，所述出口擴大段（10）的小端與所述喉管（9）連通。

3.根據權利要求2所述的用于反應釜的新型液體物料加料管，其特征在于，所述進口擴大段（8）與所述出口擴大段（10）的大端端口直徑為50～100mm，所述進口擴大段（8）與所述出口擴大段（10）的長度為100~200mm。

4.根據權利要求1所述的用于反應釜的新型液體物料加料管，其特征在于，所述喉管（9）的管徑為20～40mm，長度為50～100mm。

5.根據權利要求1所述的用于反應釜的新型液體物料加料管，其特征在于，所述高效混合器為316不銹鋼或316l不銹鋼混合器。

6.根據權利要求1所述的用于反應釜的新型液體物料加料管，其特征在于，所述內管（2）與所述物料入口二（7）的內徑一致。

技術總結
本技術涉及反應釜組件技術領域，具體地說是一種用于反應釜的新型液體物料加料管，本技術通過套管形成的三個空腔的方式，使液體物料可快速進入反應釜內的高效混合器中，并迅速與反應物料混合分散于物料中；且通過循環在內管空腔周邊的冷卻介質影響，液體物料可以不因受熱而產生分解或自聚從而不影響產品質量，加之與物料高效的混合與分散，從整體上提高了產品質量和生產效率，并且降低了潛在的安全風險，具備較高的應用價值。

技術研發人員：王文俊
受保護的技術使用者：王文俊
技術研發日：20240628
技術公布日：2025/4/28
