本發明屬于石油開采空氣泡沫驅油設備，具體涉及防倒流的空氣泡沫驅氣液混合裝置。

背景技術：

1、在油田進行石油開采過程中，空氣泡沫驅油技術是將空氣驅和泡沫驅結合起來，通過高壓空氣與水進行混合并在起泡劑作用下產生空氣泡沫與水的氣液兩相混合物，能提高驅替效率并克服單純空氣驅氣竄的缺點，適用于油藏，種類、深度、范圍較為廣泛，尤其適用于高含水、非均質嚴重、存在裂縫或大孔道的油藏，是相對較廉價、具有很好發展前景的三次采油方式之一。

2、目前在實際利用空氣泡沫驅油進行石油開采時，油井側壓力經常會發生波動可能造成液相注入管道的壓力大于氣相管道壓力，從而會導致空氣泡沫進入進水管道形成逆流現象，這會使得進水管道積液并在冬天易受冷結冰，對空氣泡沫驅氣液混合效果及安全都帶來影響。

技術實現思路

1、本發明的目的是提供防倒流的空氣泡沫驅氣液混合裝置，解決了現有技術在石油開采時，油井側壓力發生波動造成液相管道的壓力大于氣相管道壓力，從而導致空氣泡沫進入進水管道形成逆流的問題。

2、本發明所采用的技術方案是，防倒流的空氣泡沫驅氣液混合裝置，包括漸縮管，漸縮管連接有喉部管，喉部管連接有漸擴管，漸擴管連接有混合液管；喉部管還連接有進水管，進水管與混合液管之間設有壓力平衡管，壓力平衡管設有逆止閥。

3、本發明的特點還在于：

4、漸縮管縱截面呈梯形，漸縮管包括漸縮管第一接口與漸縮管第二接口，漸縮管第二接口與喉部管連接，漸縮管第一接口連接有進氣管。

5、漸擴管縱截面呈梯形，漸擴管包括漸擴管第一接口與漸擴管第二接口，漸擴管第一接口與喉部管連接，漸擴管第二接口與混合液管連接。

6、壓力平衡管設有壓力表。

7、進水管設有第一閥門，第一閥門設于壓力平衡管與注入站之間。

8、進水管設有第二閥門，第二閥門設有壓力平衡管與喉部管之間。

9、第一閥門與第二閥門同開同關。

10、本發明的有益效果是：本發明防倒流的空氣泡沫驅氣液混合裝置，高壓空氣引射低壓水進行充分混合，并在起泡劑作有下產生空氣泡沫驅用于油田開采。在油井壓力波動升高時，可以避免空氣泡沫驅進入進水管路造成給水逆流，能克服進水管道積液及冬天易受冷結冰的問題。系統結構簡單，無運動部件，安全可靠，在石油領域有較好應用前景。

技術特征：

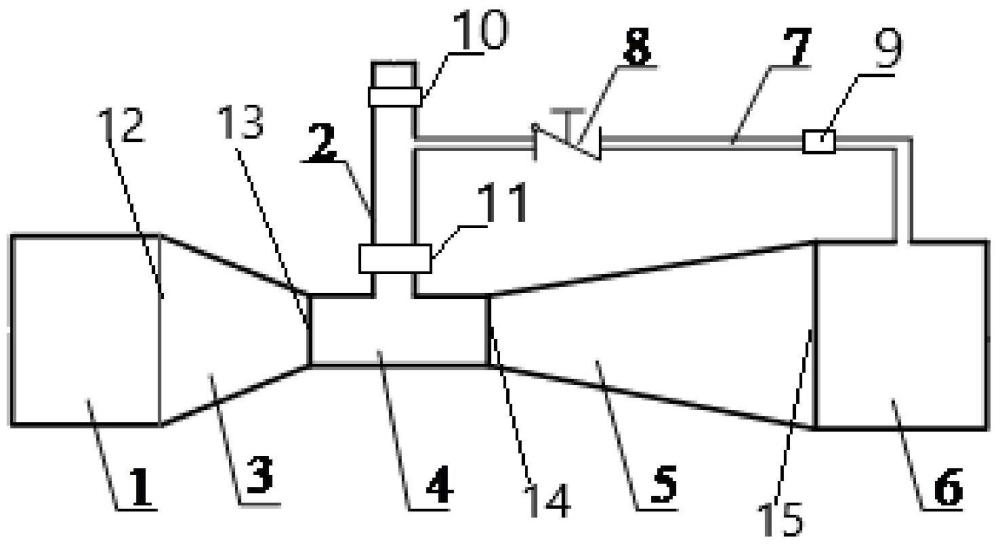

1.防倒流的空氣泡沫驅氣液混合裝置，其特征在于，包括漸縮管(3)，所述漸縮管(3)連接有喉部管(4)，所述喉部管(4)連接有漸擴管(5)，所述漸擴管(5)連接有混合液管(6)；所述喉部管(4)還連接有進水管(2)，所述進水管(2)與所述混合液管(6)之間設有壓力平衡管(7)，所述壓力平衡管(7)設有逆止閥(8)。

2.根據權利要求1所述的防倒流的空氣泡沫驅氣液混合裝置，其特征在于，所述漸縮管(3)縱截面呈梯形，所述漸縮管(3)包括漸縮管第一接口(12)與漸縮管第二接口(13)，所述漸縮管第二接口(13)與所述喉部管(4)連接，所述漸縮管第一接口(12)連接有進氣管(1)。

3.根據權利要求1所述的防倒流的空氣泡沫驅氣液混合裝置，其特征在于，所述漸擴管(5)縱截面呈梯形，所述漸擴管(5)包括漸擴管第一接口(14)與漸擴管第二接口(15)，所述漸擴管第一接口(14)與所述喉部管(4)連接，所述漸擴管第二接口(15)與所述混合液管(6)連接。

4.根據權利要求1所述的防倒流的空氣泡沫驅氣液混合裝置，其特征在于，所述壓力平衡管(7)設有壓力表(9)。

5.根據權利要求1所述的防倒流的空氣泡沫驅氣液混合裝置，其特征在于，所述進水管(2)設有第一閥門(10)，所述第一閥門(10)設于所述壓力平衡管(7)與注入站之間。

6.根據權利要求5所述的防倒流的空氣泡沫驅氣液混合裝置，其特征在于，所述進水管(2)設有第二閥門(11)，所述第二閥門(11)設有所述壓力平衡管(7)與所述喉部管(4)之間。

7.根據權利要求6所述的防倒流的空氣泡沫驅氣液混合裝置，其特征在于，所述第一閥門(10)與所述第二閥門(11)同開同關。

技術總結
本發明公開了防倒流的空氣泡沫驅氣液混合裝置，包括漸縮管，漸縮管連接有喉部管，喉部管連接有漸擴管，漸擴管連接有混合液管；喉部管還連接有進水管，進水管與混合液管之間設有壓力平衡管，壓力平衡管設有逆止閥。本發明防倒流的空氣泡沫驅氣液混合裝置，高壓空氣引射低壓水進行充分混合，并在起泡劑作有下產生空氣泡沫驅用于油田開采。在油井壓力波動升高時，可以避免空氣泡沫驅進入進水管路造成給水逆流，能克服進水管道積液及冬天易受冷結冰的問題。系統結構簡單，無運動部件，安全可靠，在石油領域有較好應用前景。

技術研發人員：王斌,楊濤,商永濱,郭志強,徐德權,李欣欣,程忠釗,查廣平,王瑞英,吳琛楠,趙大慶
受保護的技術使用者：長慶工程設計有限公司
技術研發日：
技術公布日：2025/4/28
