本技術涉及防火涂料稀釋，更具體地說，本技術涉及用于防火涂料制造的稀釋裝置。

背景技術：

1、用于防火涂料制造的稀釋裝置是用于在防火涂料生產過程中，將涂料進行稀釋以達到特定施工要求或性能標準的設備，稀釋裝置的選擇和設計取決于防火涂料的類型（如水性或溶劑型）和所需的稀釋程度，現有技術涂料稀釋裝置通常采用復雜的攪拌結構，要求涂料與稀釋劑在專用攪拌桶中混合，然而，這種傳統方式不僅操作繁瑣，頻繁傾倒還可能導致材料浪費，更令人不便的是，使用后還需徹底清潔，這大大降低了裝置的實用性和效率。

技術實現思路

1、為了克服現有技術的不足，本實用新型提供了用于防火涂料制造的稀釋裝置，具有便于對桶體的內壁產生污垢進行刮除的優點。

2、本實用新型的技術方案如下：為實現上述目的，本實用新型提供如下技術方案：用于防火涂料制造的稀釋裝置，包括支撐臺，所述支撐臺的內部固定安裝有桶體，所述桶體左側固定安裝有電機，所述電機的輸出端固定安裝有旋轉軸二，所述旋轉軸二的外表面固定安裝有攪拌桿；

3、所述旋轉軸二的外表面安裝有固定桿，所述固定桿的一端固定安裝有刮板，所述桶體的頂部固定安裝有箱體，所述箱體的內部活動安裝有旋轉軸一，且旋轉軸一完全貫穿于箱體的內部，所述旋轉軸一的外表面固定安裝有蛟龍，所述旋轉軸一的一端固定安裝有從動輪，所述旋轉軸二的一端固定安裝有驅動輪，所所述驅動輪與從動輪傳動連接有傳動皮帶，所述桶體的內部開設有通孔，且通孔延長至箱體的內部，所述箱體的頂部安裝有入劑口，所述桶體的右側固定安裝有防火涂料入口。

4、作為本實用新型的一種優選技術方案，所述支撐臺的底部固定安裝有支撐板一，兩個所述支撐板一之間固定安裝有從動輪，所述從動輪的內部活動安裝有限位板，所述限位板的一端活動安裝有限位柱，所述限位柱一端固定安裝有收集箱，所述收集箱的左側固定安裝有推桿；

5、所述收集箱的底部固定安裝有立柱，所述立柱的活動安裝有萬向輪，所述桶體的內部固定安裝有單向閥，所述支撐臺的底部固定安裝有出水口。

6、作為本實用新型的一種優選技術方案，所述支撐臺的外側固定安裝有固定塊，所述固定塊的內部活動安裝有工具箱。

7、作為本實用新型的一種優選技術方案，兩個所述支撐板一的內部固定安裝有支撐板二，所述支撐板二的內部開設有限位槽，所述限位槽的內部活動安裝有稀釋存放箱。

8、作為本實用新型的一種優選技術方案，所述桶體的左側固定安裝有支撐座，且支撐座的內部呈現出u型的形狀。

9、作為本實用新型的一種優選技術方案，所述推桿的外表面固定安裝有扶手保護套，且扶手保護套采用皮革材質制成。

10、作為本實用新型的一種優選技術方案，兩個所述支撐板一之間固定安裝有連接桿，且連接桿呈現出兩個大小的形狀。

11、作為本實用新型的一種優選技術方案，所述立柱和萬向輪兩兩一組，共有四組在收集箱的底部。

12、作為本實用新型的一種優選技術方案，所述旋轉軸二外表面上設置有五組攪拌桿，且攪拌桿每組數量設置為六個。

13、作為本實用新型的一種優選技術方案，所述固定桿和刮板兩兩一組，共有兩組在旋轉軸二的一端。

14、本實用新型的工作原理及有益效果為：

15、1、本實用新型通過與傳統的裝置相比，該裝置通過固定桿和刮板之間的配合，便于對桶體的內部污垢進行清除，在通過攪拌桿便于對防火涂料和稀釋劑均的好處，便于清除桶體內部污垢，保持設備清潔，延長使用壽命，還能確保涂料混合均勻，避免雜質混入，保障涂料質量，此外，其高效的清潔設計減少了停機維護時間，提高了生產效率，同時，清潔桶體污垢和均勻的涂料混合降低了因積垢和性能不均導致的安全風險，為防火涂料的生產提供了更為安全、高效的環境。

16、2、本實用新型通過與傳統裝置相比，該裝置通過收集箱、出水口和單向閥之間的配合，便于對稀釋完成防火涂料進行收集，防火涂料迅速收集，減少滯留與滴落，既節省清理時間又減少浪費，進而提高生產效率，同時，及時收集確保防火涂料均勻穩定，保證涂料質量，此外，收集裝置便于涂料轉移至儲存和涂裝設備，為后續工作提供便利，同時，降低了涂料泄露與飛濺的風險，增強了工作安全性。

技術特征：

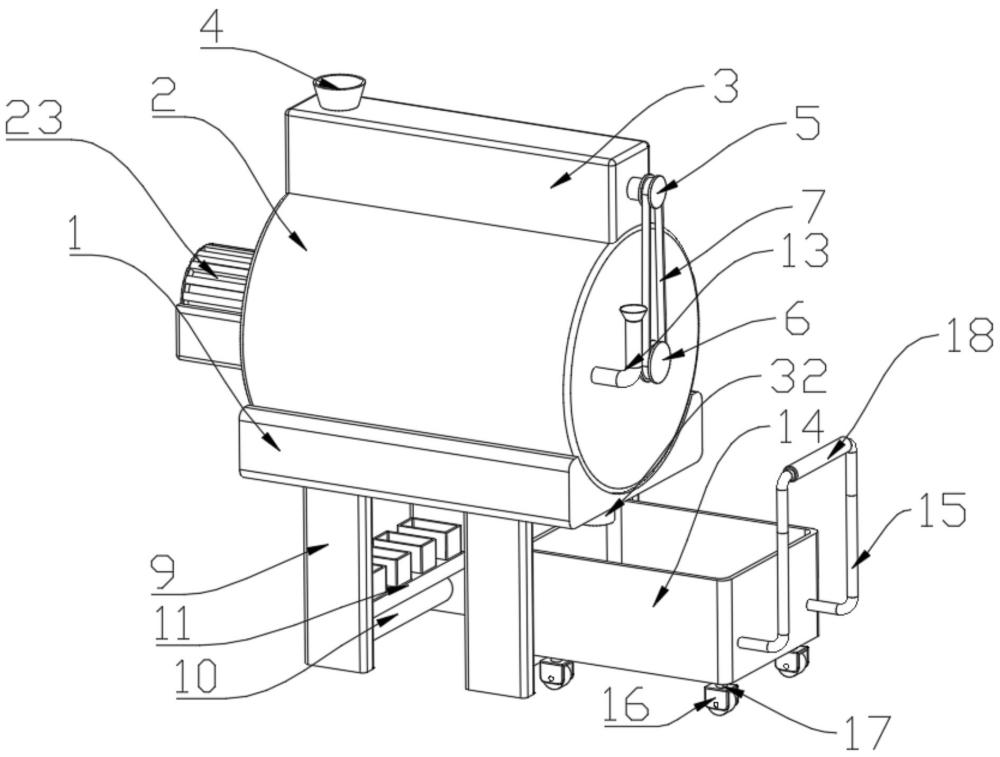

1.用于防火涂料制造的稀釋裝置，包括支撐臺（1），其特征在于：所述支撐臺（1）的內部固定安裝有桶體（2），所述桶體（2）左側固定安裝有電機（23），所述電機（23）的輸出端固定安裝有旋轉軸二（28），所述旋轉軸二（28）的外表面固定安裝有攪拌桿（29）；

2.根據權利要求1所述的用于防火涂料制造的稀釋裝置，其特征在于：所述支撐臺（1）的底部固定安裝有支撐板一（9），兩個所述支撐板一（9）之間固定安裝有從動輪（5），所述從動輪（5）的內部活動安裝有限位板（25），所述限位板（25）的一端活動安裝有限位柱（12），所述限位柱（12）一端固定安裝有收集箱（14），所述收集箱（14）的左側固定安裝有推桿（15）；

3.根據權利要求1所述的用于防火涂料制造的稀釋裝置，其特征在于：所述支撐臺（1）的外側固定安裝有固定塊（19），所述固定塊（19）的內部活動安裝有工具箱（20）。

4.根據權利要求2所述的用于防火涂料制造的稀釋裝置，其特征在于：兩個所述支撐板一（9）的內部固定安裝有支撐板二（11），所述支撐板二（11）的內部開設有限位槽（21），所述限位槽（21）的內部活動安裝有稀釋存放箱（22）。

5.根據權利要求1所述的用于防火涂料制造的稀釋裝置，其特征在于：所述桶體（2）的左側固定安裝有支撐座（24），且支撐座（24）的內部呈現出u型的形狀。

6.根據權利要求2所述的用于防火涂料制造的稀釋裝置，其特征在于：所述推桿（15）的外表面固定安裝有扶手保護套（18），且扶手保護套（18）采用皮革材質制成。

7.根據權利要求2所述的用于防火涂料制造的稀釋裝置，其特征在于：兩個所述支撐板一（9）之間固定安裝有連接桿（10），且連接桿（10）呈現出兩個大小的形狀。

8.根據權利要求2所述的用于防火涂料制造的稀釋裝置，其特征在于：所述立柱（17）和萬向輪（16）兩兩一組，共有四組在收集箱（14）的底部。

9.根據權利要求1所述的用于防火涂料制造的稀釋裝置，其特征在于：所述旋轉軸二（28）外表面上設置有五組攪拌桿（29），且攪拌桿（29）每組數量設置為六個。

10.根據權利要求1所述的用于防火涂料制造的稀釋裝置，其特征在于：所述固定桿（30）和刮板（31）兩兩一組，共有兩組在旋轉軸二（28）的一端。

技術總結
本技術涉及防火涂料稀釋技術領域，且公開了用于防火涂料制造的稀釋裝置，包括支撐臺，所述支撐臺的內部固定安裝有桶體，所述桶體左側固定安裝有電機。本技術通過與傳統的裝置相比，該裝置通過固定桿和刮板之間的配合，便于對桶體的內部污垢進行清除，在通過攪拌桿便于對防火涂料和稀釋劑均的好處，便于清除桶體內部污垢，保持設備清潔，延長使用壽命，還能確保涂料混合均勻，避免雜質混入，保障涂料質量，此外，其高效的清潔設計減少了停機維護時間，提高了生產效率，同時，清潔桶體污垢和均勻的涂料混合降低了因積垢和性能不均導致的安全風險，為防火涂料的生產提供了更為安全、高效的環境。

技術研發人員：王蒙蒙,呂仁進
受保護的技術使用者：河北中倫蒙奇新型環保建材有限公司
技術研發日：20240703
技術公布日：2025/4/28
