本技術涉及鋰鹽生產，具體地涉及一種具有敲擊機構的酸化窯。

背景技術：

1、在生產硫酸鋰的過程中，需要在酸化窯內混合硫酸和焙燒料，硫酸和焙燒料混合后的混酸料處于濕潤的狀態，進入酸化窯內后容易粘接在內壁上，由于酸化窯僅有兩端具有入口和出口，附著在其內壁上的混酸料非常難清理。

技術實現思路

1、針對酸化窯內壁附著的混酸料存在難以清理的技術問題，本實用新型提供了一種具有敲擊機構的酸化窯，具有可清理酸化窯內壁的優點。

2、本實用新型的技術方案是：

3、一種具有敲擊機構的酸化窯，包括：

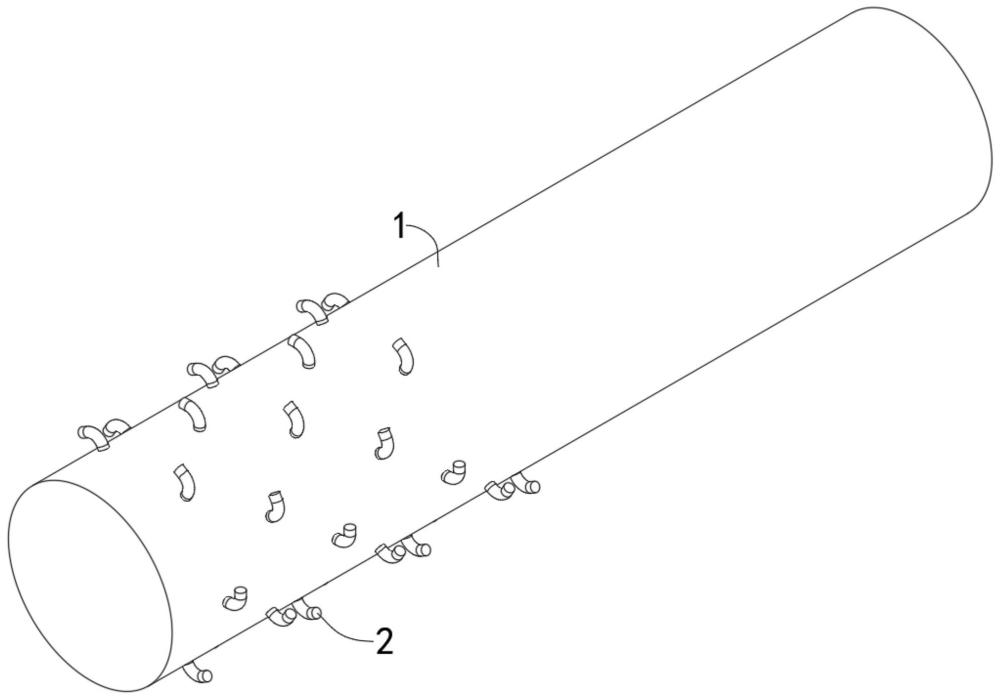

4、酸化窯主體，其為空心的圓柱體結構；

5、驅動組件，其輸出端與所述酸化窯主體的一端動力連接，并用于驅動所述酸化窯主體繞其軸線轉動；

6、導管，一端設于所述酸化窯主體的外壁上，另一端為封閉結構，并與所述酸化窯主體之間存在間距；

7、活動體，位于所述導管內，所述活動體可沿導管的延伸方向運動；

8、其中，具有若干導管設于酸化窯主體的外壁上，每個所述導管內具有一個活動體。

9、可選地，所述活動體為實心球體結構，所述導管的截面為圓形，且所述導管的內徑大于所述活動體的外徑。

10、可選地，所述導管為l形結構，其拐角處具有弧形倒角結構。

11、可選地，所述導管的一端沿酸化窯主體的半徑方向設置。

12、可選地，所述導管遠離酸化窯主體的一端沿所述酸化窯主體的周向延伸，且導管此端的延伸方向與酸化窯主體的轉動方向相反。

13、可選地，還包括：

14、彈簧，設于導管內，其一端與導管遠離酸化窯主體的一端連接。

15、可選地，還包括：

16、板件，設于所述彈簧遠離其與導管連接一端上，所述板件橫置于所述導管內。

17、可選地，所述板件的邊緣與導管的內壁之間存在間隙。

18、與現有技術相比，本實用新型的有益效果是：

19、酸化窯主體在工作的過程中，由驅動組件驅動其持續的轉動，在酸化窯主體的外部安裝若干的導管，并在導管內設置可以自由活動的活動體。當酸化窯主體的轉動時，導管帶著活動體一起轉動，并且在重力的作用下，活動體始終處于導管內水平位置的最低處。

20、酸化窯主體轉動，驅動導管從其下方轉動至上方的過程中，活動體由導管遠離酸化窯主體一端滑落至酸化窯主體的內壁上，實現對酸化窯主體外壁的敲擊動作；當酸化窯主體持續轉動，使導管從其上方轉動至其下方，即可使活動體由酸化窯主體的內壁移動至導管遠離酸化窯主體的一端，如此循環，重復對酸化窯主體外壁進行敲擊，從而可以將酸化窯主體內壁的混酸料敲落。

技術特征：

1.一種具有敲擊機構的酸化窯，其特征在于，包括：

2.根據權利要求1所述的具有敲擊機構的酸化窯，其特征在于，

3.根據權利要求2所述的具有敲擊機構的酸化窯，其特征在于，

4.根據權利要求3所述的具有敲擊機構的酸化窯，其特征在于，

5.根據權利要求4所述的具有敲擊機構的酸化窯，其特征在于，

6.根據權利要求1-5任一所述的具有敲擊機構的酸化窯，其特征在于，還包括：

7.根據權利要求6所述的具有敲擊機構的酸化窯，其特征在于，還包括：

8.根據權利要求7所述的具有敲擊機構的酸化窯，其特征在于，

技術總結
本技術提供了一種具有敲擊機構的酸化窯，目的是解決酸化窯入口端濕潤的混酸料容易粘壁及粘壁后難以處理的問題。該酸化窯包括：酸化窯主體，其為空心的圓柱體結構；驅動組件，其輸出端與所述酸化窯主體的一端動力連接，并用于驅動所述酸化窯主體繞其軸線轉動；導管，一端設于所述酸化窯主體的外壁上，另一端為封閉結構，并與所述酸化窯主體之間存在間距；活動體，位于所述導管內，所述活動體可沿導管的延伸方向運動；其中，具有若干導管設于酸化窯主體的外壁上，每個所述導管內具有一個活動體。酸化窯主體轉動，導管從其下方轉動至上方，活動體由導管遠離酸化窯主體一端滑落至酸化窯主體的內壁上，實現對酸化窯主體外壁的敲擊,將混酸料敲落。

技術研發人員：米茂龍,鄧莉,陳浩男
受保護的技術使用者：四川能投鼎盛鋰業有限公司
技術研發日：20240628
技術公布日：2025/4/28
