本技術屬于過濾設備，具體涉及一種農村飲用水用多級過濾凈化設備。

背景技術：

1、pp棉過濾層是一種常見的水過濾材料，通常用于凈水設備的初級過濾，pp棉的主要作用是過濾水中的大顆粒雜質，如泥沙、鐵銹、懸浮物等。它的過濾精度一般在1微米至5微米之間，當pp棉明顯變色、堵塞或水流通過變得很慢時，就需要更換，更換pp棉過濾層的操作相對簡單，通常打開相應的濾筒或濾芯外殼，取出舊的pp棉，放入新的即可；

2、pp棉在過濾過程中，雜質堆積在pp棉的入水處產生堵塞會減小水通過的有效面積，導致水流速度減慢，進而降低整個過濾系統的工作效率，影響凈水設備的產水量，局部的雜質堆積會使這部分的pp棉更快地達到飽和狀態，從而縮短整個pp棉過濾層的有效使用時間，需要更頻繁地更換，從而使pp棉更換較為頻繁，

技術實現思路

1、本實用新型提供了一種農村飲用水用多級過濾凈化設備，具有解決現有的pp棉過濾使用壽命較低的特點。

2、本實用新型提供如下技術方案：包括環形過濾管，所述環形過濾管上頂部和底部分別安裝有上連接管和下連接管，所述環形過濾管內壁開設有環形滑道，所述環形滑道內壁滑動連接有轉動環，所述環形過濾管中心處設有與所述轉動環相對應的調節環，所述調節環與所述轉動環之間通過連接桿連接，所述轉動環外壁固定連接與所述環形過濾管內壁相貼合的密封環，所述密封環外壁固定連接有用于對環形pp棉進行安裝限位的環形卡板，所述環形pp棉與所述上連接管對應位置開設有讓位槽，所述環形過濾管外壁連接有排污管，所述下連接管安裝有豎狀pp棉。

3、其中，所述環形過濾管外壁固定連接有與所述上連接管和所述下連接管相對應的上安裝座，所述環形過濾管與所述排污管連接處固定連接有側安裝座。

4、其中，所述調節環內壁固定連接有固定桿，所述調節環中心處與所述環形過濾管中心處相對應，所述轉動環與所述環形滑道緊密貼合。

5、其中，所述排污管上安裝有用于對所述排污管一端進行開合的閥門。

6、其中，所述讓位槽與所述上連接管相對應，所述環形過濾管內壁開設有滑槽，所述滑槽內壁滑動連接有滑動環，所述滑動環與所述環形pp棉外壁相貼合。

7、本實用新型的有益效果是：通過環形過濾管和環形pp棉對水進行分流過濾，再通過調節環能夠帶動轉動環、密封環和環形卡板轉動，使環形pp棉能夠轉動在環形過濾管內壁，能夠對上下讓位槽開設位置進行調節，避免直接與上連接管傳輸的水對接位置會導致局部雜質堆積嚴重，從而使裝置能夠延長環形pp棉的使用時間，延長其使用壽命，同時能夠使讓位槽與排污管對應，在雜質堆積較多時，對其排出。

8、該裝置中未涉及部分均與現有技術相同或可采用現有技術加以實現。

技術特征：

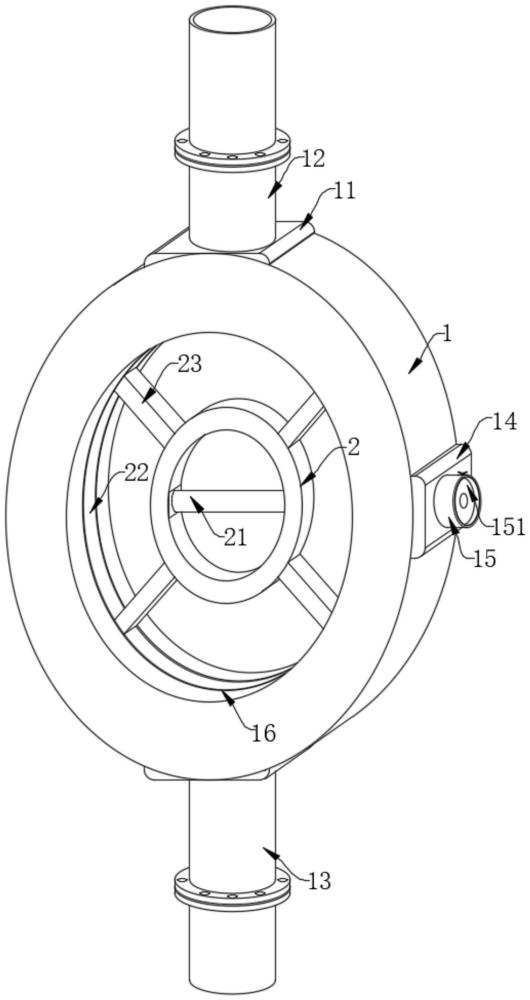

1.一種農村飲用水用多級過濾凈化設備，包括環形過濾管(1)，其特征在于：所述環形過濾管(1)上頂部和底部分別安裝有上連接管(12)和下連接管(13)，所述環形過濾管(1)內壁開設有環形滑道(16)，所述環形滑道(16)內壁滑動連接有轉動環(22)，所述環形過濾管(1)中心處設有與所述轉動環(22)相對應的調節環(2)，所述調節環(2)與所述轉動環(22)之間通過連接桿(23)連接，所述轉動環(22)外壁固定連接與所述環形過濾管(1)內壁相貼合的密封環(24)，所述密封環(24)外壁固定連接有用于對環形pp棉(3)進行安裝限位的環形卡板(25)，所述環形pp棉(3)與所述上連接管(12)對應位置開設有讓位槽(31)，所述環形過濾管(1)外壁連接有排污管(15)，所述下連接管(13)安裝有豎狀pp棉(34)。

2.根據權利要求1所述的一種農村飲用水用多級過濾凈化設備，其特征在于：所述環形過濾管(1)外壁固定連接有與所述上連接管(12)和所述下連接管(13)相對應的上安裝座(11)，所述環形過濾管(1)與所述排污管(15)連接處固定連接有側安裝座(14)。

3.根據權利要求1所述的一種農村飲用水用多級過濾凈化設備，其特征在于：所述調節環(2)內壁固定連接有固定桿(21)，所述調節環(2)中心處與所述環形過濾管(1)中心處相對應，所述轉動環(22)與所述環形滑道(16)緊密貼合。

4.根據權利要求1所述的一種農村飲用水用多級過濾凈化設備，其特征在于：所述排污管(15)上安裝有用于對所述排污管(15)一端進行開合的閥門(151)。

5.根據權利要求1所述的一種農村飲用水用多級過濾凈化設備，其特征在于：所述讓位槽(31)與所述上連接管(12)相對應，所述環形過濾管(1)內壁開設有滑槽(33)，所述滑槽(33)內壁滑動連接有滑動環(32)，所述滑動環(32)與所述環形pp棉(3)外壁相貼合。

技術總結
本技術屬于過濾設備技術領域，尤其為一種農村飲用水用多級過濾凈化設備，包括環形過濾管，所述環形過濾管上頂部和底部分別安裝有上連接管和下連接管，所述環形過濾管內壁開設有環形滑道，所述環形滑道內壁滑動連接有轉動環，所述環形過濾管外壁連接有排污管，所述下連接管安裝有豎狀PP棉；通過環形過濾管和環形PP棉對水進行分流過濾，再通過調節環能夠帶動轉動環、密封環和環形卡板轉動，使環形PP棉能夠轉動在環形過濾管內壁，能夠對上下讓位槽開設位置進行調節，避免直接與上連接管傳輸的水對接位置會導致局部雜質堆積嚴重，從而使裝置能夠延長環形PP棉的使用時間，延長其使用壽命，同時能夠使讓位槽與排污管對應，對其排出。

技術研發人員：單佳平,趙燕燕,俞佳銘
受保護的技術使用者：浙江興新環境有限公司
技術研發日：20240628
技術公布日：2025/4/28
