本公開涉及間隔墊片、槽模涂覆機和使用該槽模涂覆機的涂覆方法，并且更具體地，涉及被配置為同時涂覆多種涂覆液的間隔墊片、包括該間隔墊片的槽模涂覆機和使用該槽模涂覆機的涂覆方法。本申請基于并要求于2023年8月4日向韓國知識產權局提交的韓國專利申請no.10-2023-0102447的優先權，其公開內容通過引用以其整體并入本文。

背景技術：

1、槽模涂覆機廣泛用于在電池的電極板上涂覆活性材料或絕緣材料。槽模涂覆機包括插置在兩個槽模塊之間的間隔墊片。

2、間隔墊片在槽模涂覆機內形成流動路徑部。流動路徑部包括涂覆液通過其從外部引入的入口流動路徑部和涂覆液通過其噴射到外部的出口流動路徑部。

3、在過去，在電極板上涂覆活性材料之后，在活性材料涂覆區域的端部上涂覆絕緣材料。

4、然而，當同時執行這種工藝時，可以提高電池的生產速度，因此需要一種能夠在電極板上同時涂覆活性材料和絕緣材料的間隔墊片。

技術實現思路

1、技術問題

2、本公開設計成解決相關技術的問題，并且因此本公開涉及提供一種被配置為同時涂覆多種涂覆液的間隔墊片。

3、本公開還涉及提供一種包括改進的間隔墊片的槽模涂覆機。

4、本公開再涉及提供一種使用包括改進的間隔墊片的槽模涂覆機的涂覆方法。

5、技術方案

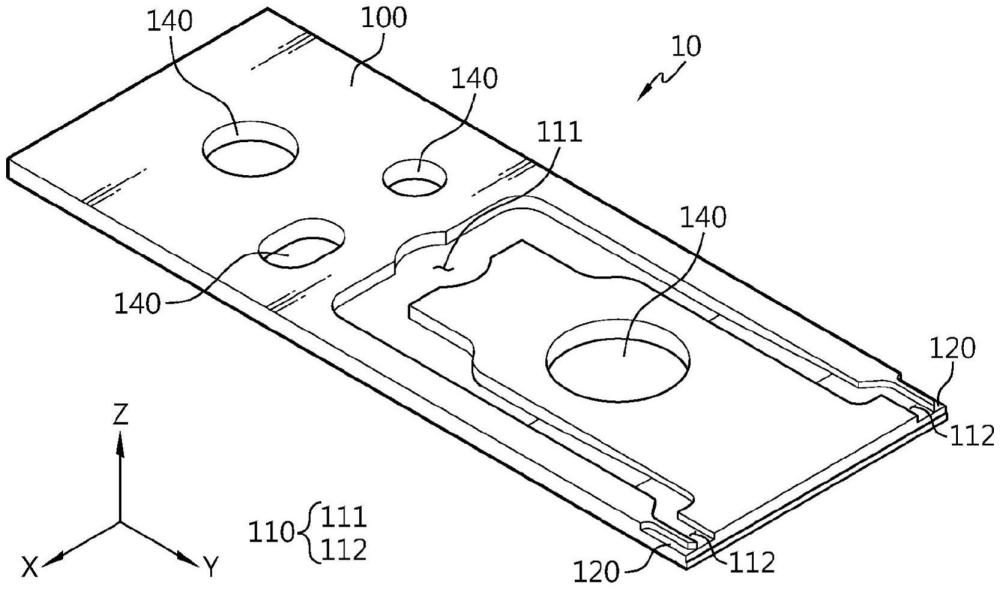

6、根據本公開的一個方面的用于解決上述問題的第一間隔墊片可以包括：墊片主體，其具有帶有具有預定的寬度、長度和厚度的板形狀，并且包括具有所述寬度和所述長度的第一表面，其中，墊片主體包括：流動路徑部，其包括入口溝槽和排放溝槽，該入口溝槽形成為在第一表面上沿厚度方向凹進的槽，并且被配置為允許第一涂覆液沿著厚度方向流入，該排放溝槽形成為在第一表面上沿厚度方向凹進的槽，并且被配置為沿著長度方向排放第一涂覆液；以及入口部，其在第一表面的寬度方向的一端處形成為在厚度方向上凹進的槽。

7、入口部可以朝向墊片主體的寬度方向和長度方向開口。

8、流動路徑部可以形成在第一表面的內側上，并且

9、入口部可以在所述第一表面上沿著寬度方向比流動路徑部更向外形成。

10、入口部可以沿著寬度方向比排放溝槽更向外形成。

11、入口部可以至少部分地與排放溝槽間隔開。

12、入口部可以在沿著長度方向的端部處與排放溝槽接觸。

13、入口部的深度可以與排放溝槽的深度基本相同。

14、入口部和排放溝槽可以沿著長度方向延伸，并且

15、入口部可以具有在其中沿著長度方向的端部面向排放溝槽的方向上在寬度上擴展的擴展部。

16、在入口部中，沿著長度方向的端部在寬度上可以沿著長度方向逐漸變寬。

17、墊片主體可以具有臺階部，該臺階部位于其中第一涂覆液被排放的方向上并且由在形成厚度的第二表面上與第一表面相交的區域以及與該區域相鄰的區域沿著墊片主體的長度方向向內凹進而形成。

18、臺階部可以設置在其中與入口部和排放溝槽所在的區域相對應的區域中。

19、根據本公開的另一方面的用于解決上述問題的槽模涂覆機可以包括：根據本公開的第一間隔墊片；設置在第一間隔墊片的一側上的第二間隔墊片；聯接到墊片主體的一側以面向流動路徑部的暴露表面的第一槽模塊；以及聯接到墊片主體的另一側以面向第一槽模塊的第二槽模塊。

20、從第二間隔墊片排放的第二涂覆液的至少一部分可以被配置為流入相鄰的第一間隔墊片的入口部中。

21、墊片主體可以具有臺階部，該臺階部位于其中第一涂覆液被排放的方向上并且由在形成厚度的第二表面上與第一表面相交的區域以及與該區域相鄰的區域沿著墊片主體的長度方向向內凹進而形成。

22、從第一間隔墊片排放的第一涂覆液和從第二間隔墊片排放的第二涂覆液可以在臺階部處彼此接觸地排放。

23、有益效果

24、根據本公開的一個方面，可以同時涂覆多種涂覆液。特別地，當需要彼此相鄰地涂覆多種涂覆液時，可以從排放溝槽排放第一涂覆液，并且可以從與其相鄰的入口部排放第二涂覆液。因此，可以通過用同時涂覆多種涂覆液的工藝代替單獨涂覆多種涂覆液的工藝來提高涂覆工藝的速度。另外，在單獨的涂覆工藝的情況下，依據涂覆公差，可以通過同時涂覆來解決沿著涂覆液被排放的方向未對準或難以對準的問題。

25、根據本公開的另一方面，從第一間隔墊片排放的第一涂覆液和從第二間隔墊片排放的第二涂覆液以彼此接觸的方式被排放。因此，可以提高其中第一涂覆液和第二涂覆液應在彼此接觸的同時被并排涂覆的涂覆工藝的準確性。特別地，其中第一涂覆液和第二涂覆液應在彼此接觸的同時被并排涂覆的工藝需要根據涂覆液被排放的方向的準確對準，因此如果做不到這一點，則存在諸如第一涂覆液和第二涂覆液在不彼此接觸的情況下被涂覆或一種涂覆液侵入另一種涂覆液應被涂覆的部分的問題，本公開的這種配置可以解決這些問題。

26、根據本公開的又一方面，從第二間隔墊片排放的第二涂覆液不與從第一間隔墊片排放的第一涂覆液快速接觸，而是以逐漸變寬的寬度接觸，由此防止由于快速接觸而導致的第一涂覆液和第二涂覆液混合的問題。

技術特征：

1.一種第一間隔墊片，所述第一間隔墊片包括：

2.根據權利要求1所述的第一間隔墊片，

3.根據權利要求1所述的第一間隔墊片，

4.根據權利要求1所述的第一間隔墊片，

5.根據權利要求4所述的第一間隔墊片，

6.根據權利要求5所述的第一間隔墊片，

7.根據權利要求1所述的第一間隔墊片，

8.根據權利要求1所述的第一間隔墊片，

9.根據權利要求8所述的第一間隔墊片，

10.根據權利要求1所述的第一間隔墊片，

11.根據權利要求10所述的第一間隔墊片，

12.一種槽模涂覆機，所述槽模涂覆機包括：

13.根據權利要求12所述的槽模涂覆機，

14.根據權利要求12所述的槽模涂覆機，

15.根據權利要求14所述的槽模涂覆機，

技術總結
根據本發明，公開了一種被配置為同時施加多種涂層溶液的間隔墊片。根據本發明的一個方面的間隔墊片包括具有預定的寬度、長度和厚度的板形狀的墊片主體，并且該墊片主體具有第一表面，該第一表面具有所述寬度和所述長度，其中，墊片主體包括：流動路徑部，其包括入口溝槽和排放溝槽，該入口溝槽由在厚度方向上從第一表面凹進的槽組成并且被配置為允許第一涂覆液沿著厚度方向引入，該排放溝槽由在厚度方向上從第一表面凹進的槽組成并且被配置為允許第一涂覆液沿著縱向方向排放；以及入口部，其由在第一表面的寬度方向的一端處沿厚度方向凹進的槽組成。

技術研發人員：樸承緒,安炳勛,張智雄,金敏柱,黃柔琎
受保護的技術使用者：株式會社LG新能源
技術研發日：
技術公布日：2025/4/28
