本技術涉及污水處理，特別涉及一種污水處理的組合式攔污裝置。

背景技術：

1、隨著社會的發展，環境污染帶來的負面影響日益突出，工廠及日常生活都會產生大量的污水,這些污水要經過過濾凈化，合格后才能進行排放。污水中含有大量的大顆粒雜質，在凈化之前都要經過一次過濾或沉淀進行初慮，由于沉淀占用大量使用面積，而且周期長，所以更多的采用濾網進行初濾，目前的濾網一般為靜置狀態，雜質攔截到濾網上后很容易堆積起來，嚴重影響過濾效率，目前沒有可靠的技術方案來解決上述問題。

技術實現思路

1、本申請的目的在于提供一種污水處理的組合式攔污裝置，以解決上述背景技術中提出的問題。

2、為實現上述目的，本申請?zhí)峁┤缦录夹g(shù)方案：一種污水處理的組合式攔污裝置，包括攔污罐，所述攔污罐的一側設有與其內部連通的污水入口，所述污水入口處固定安裝有增壓污水泵，所述攔污罐的內部在垂直方向上安裝有轉軸，所述轉軸的底端通過軸承和攔污罐連接，所述轉軸的頂端固定安裝有過濾網板，所述過濾網板的外周套接安裝有金屬外圈，所述金屬外圈和過濾網板固定連接，所述金屬外圈的外周通過軸承和所述攔污罐連接，所述攔污罐的頂端一側設有與其內部連通的污水出口，所述污水出口位于過濾網板的上方，所述攔污罐的內壁固定安裝有一水平設置的刮板，所述刮板的頂端與過濾網板的底端面接觸，所述轉軸上固定安裝有若干圍繞其軸線均勻間隔設置的動力扇葉，所述動力扇葉朝向所述污水入口設置。

3、優選的，所述攔污罐的內部位于所述動力扇葉的下方設有垃圾沉積槽。

4、優選的，所述過濾網板為圓盤狀網板。

5、優選的，所述攔污罐的前側可拆卸密封安裝有檢修門。

6、優選的，所述攔污罐的頂端固定安裝有反沖洗水管，所述反沖洗水管的底端垂直連通有位于攔污罐內腔頂端處的噴水管。

7、優選的，所述攔污罐的底端一側連通有垃圾出口，所述垃圾出口上固定安裝有閥門。

8、綜上，本實用新型的技術效果和優點：

9、本實用新型中，污水經過污水入口被增壓污水泵增壓泵入到攔污罐內，增壓的污水沖擊動力扇葉，動力扇葉驅動轉軸轉動，轉軸帶動過濾網板轉動，過濾網板將雜質攔截在其下方，污水從上方污水出口排出，在離心作用下和刮板的刮除作用下使得過濾網板處于高效的過濾狀態，提高過濾效率。

技術特征：

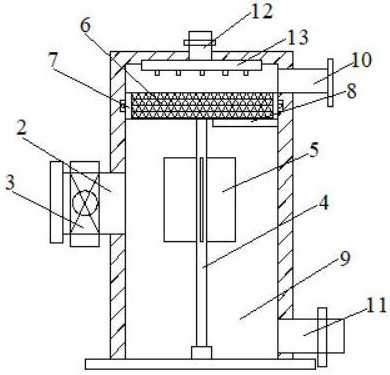

1.一種污水處理的組合式攔污裝置，包括攔污罐（1），其特征在于：所述攔污罐（1）的一側設有與其內部連通的污水入口（2），所述污水入口（2）處固定安裝有增壓污水泵（3），所述攔污罐（1）的內部在垂直方向上安裝有轉軸（4），所述轉軸（4）的底端通過軸承和攔污罐（1）連接，所述轉軸（4）的頂端固定安裝有過濾網板（6），所述過濾網板（6）的外周套接安裝有金屬外圈（7），所述金屬外圈（7）和過濾網板（6）固定連接，所述金屬外圈（7）的外周通過軸承和所述攔污罐（1）連接，所述攔污罐（1）的頂端一側設有與其內部連通的污水出口（10），所述污水出口（10）位于過濾網板（6）的上方，所述攔污罐（1）的內壁固定安裝有一水平設置的刮板（8），所述刮板（8）的頂端與過濾網板（6）的底端面接觸，所述轉軸（4）上固定安裝有若干圍繞其軸線均勻間隔設置的動力扇葉（5），所述動力扇葉（5）朝向所述污水入口（2）設置。

2.根據權利要求1所述的一種污水處理的組合式攔污裝置，其特征在于：所述攔污罐（1）的內部位于所述動力扇葉（5）的下方設有垃圾沉積槽（9）。

3.根據權利要求1所述的一種污水處理的組合式攔污裝置，其特征在于：所述過濾網板（6）為圓盤狀網板。

4.根據權利要求1所述的一種污水處理的組合式攔污裝置，其特征在于：所述攔污罐（1）的前側可拆卸密封安裝有檢修門（14）。

5.根據權利要求1所述的一種污水處理的組合式攔污裝置，其特征在于：所述攔污罐（1）的頂端固定安裝有反沖洗水管（12），所述反沖洗水管（12）的底端垂直連通有位于攔污罐內腔頂端處的噴水管（13）。

6.根據權利要求1所述的一種污水處理的組合式攔污裝置，其特征在于：所述攔污罐（1）的底端一側連通有垃圾出口（11），所述垃圾出口（11）上固定安裝有閥門。

技術總結
本技術公開了一種污水處理的組合式攔污裝置，包括攔污罐，攔污罐的一側設有與其內部連通的污水入口，污水入口處固定有增壓污水泵，攔污罐的內部在垂直方向上安裝有轉軸，轉軸的底端通過軸承和攔污罐連接，轉軸的頂端固定有過濾網板，過濾網板的外周套接安裝有金屬外圈，金屬外圈和過濾網板固定連接，金屬外圈的外周通過軸承和攔污罐連接，攔污罐的頂端一側設有污水出口，污水出口位于過濾網板的上方，攔污罐的內壁固定有一水平設置的刮板，刮板的頂端與過濾網板的底端面接觸，轉軸上固定有若干圍繞其軸線均勻間隔設置的動力扇葉，動力扇葉朝向污水入口設置。本新型能驅動過濾網板進行轉動，在離心作用以及刮板的幫助下提高了其過濾的效率。

技術研發人員：繆冬塬,謝紅艷
受保護的技術使用者：山東省巨野明航水利工程有限公司
技術研發日：20240702
技術公布日：2025/4/28
