本申請涉及水處理，特別涉及一種污水雜質分離裝置。

背景技術：

1、在污水處理領域，特別是在小型過濾系統中，傳統的污水處理方法通常涉及直接使用過濾器進行粗略過濾。然而，這種方法存在一個明顯的問題：過濾器很快會因為雜質的堆積而堵塞，導致系統效率下降，因此需要頻繁清洗和更換過濾器，但過濾器的清洗較為復雜，導致維護成本增加，且更換過濾器成本較高。

技術實現思路

1、本申請旨在至少在一定程度上解決現有技術中的上述技術問題之一。為此，本申請實施例提供一種污水雜質分離裝置，這種雜質過濾裝置整體結構簡單，清洗非常方便，維護成本更低。

2、一種污水雜質分離裝置，包括：

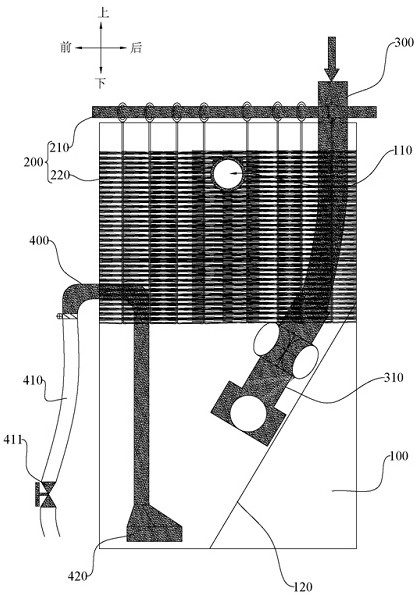

3、箱體，所述箱體頂部設置敞口，所述箱體頂部的一側設置溢流口，所述箱體內部設置遮擋所述箱體后側底角的斜板；

4、毛刷過濾組件，所述毛刷過濾組件搭在所述敞口處并伸入所述箱體內部，所述毛刷過濾組件位于所述斜板上方；

5、進水管，所述進水管從所述箱體的敞口端伸入所述箱體內，所述進水管伸入所述箱體內部的一端安裝多通出水管，所述多通出水管搭在所述斜板上，所述多通出水管具有多個出水管口。

6、在可選或優選的實施例中，所述毛刷過濾組件包括毛刷掛桿和多個毛刷，所述毛刷掛桿橫擔在所述箱體的敞口處，各個所述毛刷倒掛在所述毛刷掛桿上并位于所述箱體內部。

7、在可選或優選的實施例中，所述多通出水管包括主管道、六通管和五通管，所述主管道一端連通所述五通管的一個管口，所述主管道的另一端連通所述六通管的一個管口，所述六通管上與所述主管道相對的管口連接所述進水管。

8、在可選或優選的實施例中，所述六通管的各個管口和所述五通管的各個管口在圓周方向錯位設置。

9、在可選或優選的實施例中，所述主管道內部設有沿著所述主管道長度方向延伸的螺旋桿。

10、在可選或優選的實施例中，所述箱體上安裝排水管，所述排水管的一端伸入所述箱體底部并與所述斜板相對布置，所述排水管的另一端位于所述箱體外部。

11、在可選或優選的實施例中，所述排水管位于所述箱體外部的一端安裝軟管，所述軟管上安裝軟管控制閥。

12、在可選或優選的實施例中，所述排水管伸入所述箱體底部的一端安裝喇叭排水口。

13、在可選或優選的實施例中，所述溢流口上可拆卸安裝溢流管。

14、基于上述技術方案，本申請實施例至少具有以下有益效果：上述技術方案，污水通過進水管進入到多通出水管，經過多通出水管的污水能夠被分流到各個出水管口流出，其中比重大的雜質經過斜板往下聚集到箱體底部，比重小的雜質在水流的帶動下往上運動從而被毛刷過濾組件阻攔，從而實現污水中雜質的清除，當箱體內部比重較大的雜質沉積較多時，從箱體頂部的敞口處將毛刷過濾組件取出，將進水管連帶多通出水管取出，即可清洗箱體內部的比重較大的雜質沉積物，而吸附在毛刷過濾組件上比重較輕的沉積物則可以通過洗刷毛刷過濾組件清除，因此這種雜質過濾裝置整體結構簡單，清洗非常方便，維護成本更低。

技術特征：

1.一種污水雜質分離裝置，其特征在于，包括：

2.根據權利要求1所述的污水雜質分離裝置，其特征在于：所述毛刷過濾組件包括毛刷掛桿和多個毛刷，所述毛刷掛桿橫擔在所述箱體的敞口處，各個所述毛刷倒掛在所述毛刷掛桿上并位于所述箱體內部。

3.根據權利要求1所述的污水雜質分離裝置，其特征在于：所述多通出水管包括主管道、六通管和五通管，所述主管道一端連通所述五通管的一個管口，所述主管道的另一端連通所述六通管的一個管口，所述六通管上與所述主管道相對的管口連接所述進水管。

4.根據權利要求3所述的污水雜質分離裝置，其特征在于：所述六通管的各個管口和所述五通管的各個管口在圓周方向錯位設置。

5.根據權利要求3所述的污水雜質分離裝置，其特征在于：所述主管道內部設有沿著所述主管道長度方向延伸的螺旋桿。

6.根據權利要求1所述的污水雜質分離裝置，其特征在于：所述箱體上安裝排水管，所述排水管的一端伸入所述箱體底部并與所述斜板相對布置，所述排水管的另一端位于所述箱體外部。

7.根據權利要求6所述的污水雜質分離裝置，其特征在于：所述排水管位于所述箱體外部的一端安裝軟管，所述軟管上安裝軟管控制閥。

8.根據權利要求6所述的污水雜質分離裝置，其特征在于：所述排水管伸入所述箱體底部的一端安裝喇叭排水口。

9.根據權利要求1所述的污水雜質分離裝置，其特征在于：所述溢流口上可拆卸安裝溢流管。

技術總結
本申請涉及水處理技術領域，特別涉及一種污水雜質分離裝置，包括箱體，箱體頂部設置敞口，箱體頂部的一側設置溢流口，箱體內部設置遮擋箱體后側底角的斜板；毛刷過濾組件，毛刷過濾組件搭在敞口處并伸入箱體內部，毛刷過濾組件位于斜板上方；進水管，進水管上安裝多通出水管，多通出水管從箱體的敞口端伸入箱體內部并搭在斜板上。因此這種雜質過濾裝置整體結構簡單，清洗非常方便，維護成本更低。

技術研發人員：王勇,劉濤,趙亞紅
受保護的技術使用者：陜西梅里眾誠動物保健有限公司
技術研發日：20240711
技術公布日：2025/4/28
