本申請涉及電子，尤其涉及一種具有狀態記憶功能的單鍵開關控制電路。

背景技術：

1、現有技術中常利用mcu將斷電前工作狀態記錄在非易失性存儲器中，待重新上電后，先由mcu讀取存儲器中記錄信息，再決定是讓產品啟動工作還是保持待機狀態，這種技術需要給mcu配置儲能裝置，以保證外部電源中斷后mcu能繼續工作，將數據寫入存儲器中。而且在外部電源接通后，需要等待mcu啟動并讀取存儲器，有一定延時。

2、或者利用由門電路搭建雙穩態電路具有狀態記憶功能的特點，實現一鍵開關機功能。這種技術的特定是需要使雙穩態電路一直處于工作狀態，若外部供電中斷，雙穩態電路的狀態記憶功能即失效。

3、或者利用專門的一鍵開關芯片實現這種功能，這種技術同樣需要芯片持續供電以保證其記憶不丟失。

技術實現思路

1、有鑒于此，本申請實施例提供一種具有狀態記憶功能的單鍵開關控制電路，不需要給開關控制電路維持供電，也不需要存儲器記錄信息，即可實現狀態記憶功能。

2、本申請實施例提供一種具有狀態記憶功能的單鍵開關控制電路，所述電路包括單鍵開關電路和狀態記憶電路，所述狀態記憶電路中包括磁保持器以及連接于所述磁保持器的線圈兩端的電流翻轉電路，所述磁保持器的觸點開關連接于所述單鍵開關電路的電壓輸入端，所述電流翻轉電路用于使流過所述磁保持器線圈的電流翻轉，進而使觸點開關吸合或斷開，并通過所述磁保持器的永久磁體保持其狀態，實現線圈斷電后依然可以保持常閉或常開的狀態，實現當電壓輸入端中斷后，記憶斷電前開關的狀態。

3、根據本申請實施例的一種具體實現方式，所述電流翻轉電路設置為h橋電路。

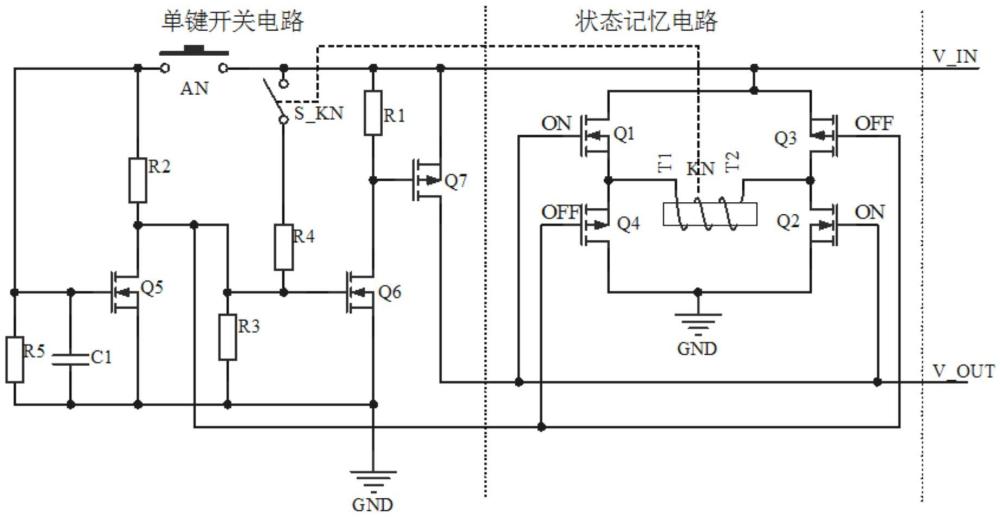

4、根據本申請實施例的一種具體實現方式，所述h橋電路包括第一開關管、第二開關管、第三開關管和第四開關管，所述第一開關管和所述第二開關管設置為n-mos管，所述第三開關管和所述第四開關管設置為p-mos管；所述第一開關管的漏極和所述第三開關管的源極分別與所述電壓輸入端連接，所述第一開關管的源極與所述第四開關管的源極相連，所述第三開關管的漏極與所述第二開關管的漏極相連，所述第四開關管的漏極與所述第二開關管的源極分別接地，所述第一開關管的基極和所述第二開關管的基極分別與電壓輸出端連接，所述第三開關管的基極和所述第四開關管的基極分別與所述單鍵開關電路相連；所述磁保持器的線圈的一端連接于所述第一開關管的源極與所述第四開關管的源極之間，所述磁保持器的線圈的另一端連接于所述第二開關管的漏極與所述第三開關管的漏極之間。

5、根據本申請實施例的一種具體實現方式，所述單鍵開關電路包括按鍵開關、第五開關管、第六開關管、第七開關管、第五電阻和第一電容，所述第五開關管和所述第六開關管設置為n-mos管，所述第七開關管設置為p-mos管，所述按鍵開關的一端與電壓輸入端連接，所述按鍵開關的另一端與所述第五開關管的漏極、所述第五開關管的基極、所述第六開關管的基極以及所述第五電阻的一端連接，所述第五電阻的另一端與所述第五開關管的源極和所述第六開關管的源極連接后接地，所述第一電容并聯在所述第五電阻兩端，所述第七開關管的源極與電壓輸入端連接，所述第七開關管的漏極與電壓輸出端連接，所述第七開關管的基極分別與所述第六開關管的漏極和電壓輸入端連接，所述第六開關管的源極接地，所述第六開關管的基極一端與所述觸點開關的一端連接，所述第六開關管的基極另一端連接于所述第五開關管的漏極和所述按鍵開關的另一端之間；

6、所述第三開關管的基極和所述第四開關管的基極均與所述第五開關管的漏極連接。

7、根據本申請實施例的一種具體實現方式，所述單鍵開關電路還包括第一電阻，所述第一電阻的一端與電壓輸入端連接，所述第一電阻的另一端分別與第七開關管的基極和第六開關管的漏極連接。

8、根據本申請實施例的一種具體實現方式，所述單鍵開關電路還包括第二電阻、第三電阻和第四電阻，所述第四電阻位于所述第六開關管的基極與所述觸點開關之間，所述第二電阻位于所述按鍵開關的另一端與第五開關管的漏極之間，所述第三電阻的一端分別與所述第二電阻與所述第五開關管的漏極的中點以及所述第四電阻與所述第六開關管的基極的中點連接，所述第三電阻的另一端接地。

9、有益效果：

10、本申請實施例中的具有狀態記憶功能的單鍵開關控制電路，不需要給開關控制電路維持供電，也不需要存儲器記錄信息。本技術方案在單鍵開關機電路的基礎上，利用磁保持器具有斷電后保持吸合狀態的特點，在原有電路功能基礎上增加斷電前后狀態記憶功能。當外部電源中斷后，能夠記憶斷或者電前開關的狀態，在外部電源恢復后后，能夠按照斷電前的開關機狀態繼續保持原有工作狀態，電路結構簡單，成本低。

技術特征：

1.一種具有狀態記憶功能的單鍵開關控制電路，其特征在于，所述電路包括單鍵開關電路和狀態記憶電路，所述狀態記憶電路中包括磁保持器以及連接于所述磁保持器的線圈兩端的電流翻轉電路，所述磁保持器的觸點開關連接于所述單鍵開關電路的電壓輸入端，所述電流翻轉電路用于使流過所述磁保持器線圈的電流翻轉，進而使觸點開關吸合或斷開，并通過所述磁保持器的永久磁體保持其狀態，實現線圈斷電后依然可以保持常閉或常開的狀態，實現當電壓輸入端中斷后，記憶斷電前開關的狀態。

2.根據權利要求1所述的具有狀態記憶功能的單鍵開關控制電路，其特征在于，所述電流翻轉電路設置為h橋電路。

3.根據權利要求2所述的具有狀態記憶功能的單鍵開關控制電路，其特征在于，所述h橋電路包括第一開關管、第二開關管、第三開關管和第四開關管，所述第一開關管和所述第二開關管設置為n-mos管，所述第三開關管和所述第四開關管設置為p-mos管；所述第一開關管的漏極和所述第三開關管的源極分別與所述電壓輸入端連接，所述第一開關管的源極與所述第四開關管的源極相連，所述第三開關管的漏極與所述第二開關管的漏極相連，所述第四開關管的漏極與所述第二開關管的源極分別接地，所述第一開關管的基極和所述第二開關管的基極分別與電壓輸出端連接，所述第三開關管的基極和所述第四開關管的基極分別與所述單鍵開關電路相連；所述磁保持器的線圈的一端連接于所述第一開關管的源極與所述第四開關管的源極之間，所述磁保持器的線圈的另一端連接于所述第二開關管的漏極與所述第三開關管的漏極之間。

4.根據權利要求3所述的具有狀態記憶功能的單鍵開關控制電路，其特征在于，所述單鍵開關電路包括按鍵開關、第五開關管、第六開關管、第七開關管、第五電阻和第一電容，所述第五開關管和所述第六開關管設置為n-mos管，所述第七開關管設置為p-mos管，所述按鍵開關的一端與電壓輸入端連接，所述按鍵開關的另一端與所述第五開關管的漏極、所述第五開關管的基極、所述第六開關管的基極以及所述第五電阻的一端連接，所述第五電阻的另一端與所述第五開關管的源極和所述第六開關管的源極連接后接地，所述第一電容并聯在所述第五電阻兩端，所述第七開關管的源極與電壓輸入端連接，所述第七開關管的漏極與電壓輸出端連接，所述第七開關管的基極分別與所述第六開關管的漏極和電壓輸入端連接，所述第六開關管的源極接地，所述第六開關管的基極一端與所述觸點開關的一端連接，所述第六開關管的基極另一端連接于所述第五開關管的漏極和所述按鍵開關的另一端之間；

5.根據權利要求4所述的具有狀態記憶功能的單鍵開關控制電路，其特征在于，所述單鍵開關電路還包括第一電阻，所述第一電阻的一端與電壓輸入端連接，所述第一電阻的另一端分別與第七開關管的基極和第六開關管的漏極連接。

6.根據權利要求4所述的具有狀態記憶功能的單鍵開關控制電路，其特征在于，所述單鍵開關電路還包括第二電阻、第三電阻和第四電阻，所述第四電阻位于所述第六開關管的基極與所述觸點開關之間，所述第二電阻位于所述按鍵開關的另一端與第五開關管的漏極之間，所述第三電阻的一端分別與所述第二電阻與所述第五開關管的漏極的中點以及所述第四電阻與所述第六開關管的基極的中點連接，所述第三電阻的另一端接地。

技術總結
本申請提供了一種具有狀態記憶功能的單鍵開關控制電路，屬于電子技術領域，具體包括單鍵開關電路和狀態記憶電路，所述狀態記憶電路中包括磁保持器以及連接于所述磁保持器的線圈兩端的電流翻轉電路，所述磁保持器的觸點開關連接于所述單鍵開關電路的電壓輸入端，所述電流翻轉電路用于使流過所述磁保持器線圈的電流翻轉，進而使觸點開關吸合或斷開，并通過所述磁保持器的永久磁體保持其狀態，實現線圈斷電后依然可以保持常閉或常開的狀態，實現當電壓輸入端中斷后，記憶斷電前開關的狀態。通過本申請的處理方案，在無需給開關控制電路維持供電，也無需存儲器記錄信息的情況下即可實現狀態記憶功能，電路結構簡單，降低成本。

技術研發人員：侯銳,楊彥卿,郝曉東,白兵
受保護的技術使用者：太原航空儀表有限公司
技術研發日：
技術公布日：2025/4/28
