本申請屬于管道輸送過濾機構，特別涉及一種y型過濾器。

背景技術：

1、y型過濾器是輸送介質的管道系統不可缺少的一種過濾裝置，y型過濾器通常安裝在減壓閥、泄壓閥、定水位閥或其它設備的進口端，用來清除介質中的雜質，以保護閥門及設備的正常使用。

2、在現有技術中，y型過濾器一般包括直管型的連接管，連接管上設有斜置的分支管，分支管內插設在圓柱環狀的過濾網，過濾網的上端插設在連接管內，進而連接管入口端的水通過過濾網后通過連接管出口端輸出，現有技術中的過濾網是通過分支管的內壁實現定位，所以過濾網一般是貼靠在分支管的內壁上，則貼靠在分支管內壁處的過濾網孔是無法起到過濾效果，真正其過濾作用的是位于連接管的過濾網孔，當連接管內的過濾網孔被堵塞時過濾器失效。

3、為了解決現有技術中的問題，在公開號為cn220834482u的，名稱為一種高效的y型過濾器的公開文件中公開的技術方案，在主管內螺接有圓柱形的定位座，定位座的外壁上成型有與連通孔相對的斜孔，斜孔下端的內壁上成型有定位環槽，定位座的右端面上成型有與斜孔相連通的進水孔、左端面上成型有斜置的導流面，導流面的底面上成型有軸向的限位凹孔，定位座上的導流面位于連通孔的正上方、右端面位于連通孔的右側。

4、對此，本申請的發明人認為，在主管內的定位座固定難度較大，以及與主管的密封性降低。在過濾網的外壁和分支管的內壁之間設有與連通孔相連通的環形流道會將部分雜質擠進主管內，無法進行完全的過濾。

技術實現思路

1、本實用新型的目的是針對現有技術中，雜物堵住出液主管處的問題，以及現有技術中雜物從過濾網內擠出的問題，提供了一種在過濾網內設置一個雜物收集結構的過濾器，該雜物收集結構將過濾器內的雜物存儲在支管的底部，使得主管經過的過濾網不會被輕易堵塞。

2、為了實現上述技術目的，現提供如下技術方案，一種y型過濾器，包括直管形的主管，主管的兩端分別成型有進管接頭和出管接頭，主管的中部成型有斜置的分支管，分支管內設置有過濾筒，且端部設置有啟閉門；過濾筒包括與分支管緊貼的鋼制網圈，鋼制網圈一端與啟閉門接觸；鋼制網圈的內側設置有一圈過濾棉網；過濾棉網上固定有彈性網，其中彈性網橫截過濾棉網，且靠近啟閉門端與啟閉門形成一個容納空間。

3、本申請將過濾筒伸入主管內，用過過濾筒將主管截?cái)啵沟眠M(jìn)管接頭內含有雜質液體經過過濾筒后雜質會被過濾后留在過濾筒內，而清潔液會由出管接頭流出。在本技術方案中，彈性網會在流體的沖擊下向著啟閉門形成彎折，其中彈性網的網孔會變大使得液體內雜物會進入容納空間內；然后在流體回流的過程中彈性網會復位，其中彈性網的網孔會變小使得液體回流進過濾筒內，而雜物被關在容納空間內。

4、在可實施的方式中，鋼制網圈的另一端伸入主管內將主管攔截形成過濾面。確保鋼制網圈能對主管進行完全攔截。

5、在可實施的方式中，過濾棉網的內側設置有連接繩，連接繩與固定在啟閉門上的支桿固定連接。確保過濾棉能在啟閉門打開的時候被直接取出。

6、在可實施的方式中，彈性網的中間處設置有帶有網孔的分隔板，分隔板四周被彈性網捆綁固定。分隔板起到一個增加彈性網受力的作用，使得網孔具有一個較大的變形方便雜物進入。

7、在可實施的方式中，鋼制網圈的另一端為柔性鋼制網，柔性鋼制網與分支管和主管銜接處的形狀貼合。使得位于下方的鋼制網圈直接處在主管流道的下方，不會伸入主管流道內從而阻擋雜物進入過濾筒內。

8、本實用新型相比現有技術具有以下有益效果：

9、本申請的主管截面內的鋼制網圈不會被雜物堵死，也杜絕了公開號為cn220834482u的對比文件中因?yàn)榱髁窟^大而將雜物擠出過濾筒然后在出管接頭流出。甚至在本申請中雜物會在分支管內靠近啟閉門處的一個空間內存儲起來，在啟閉門打開的時候就可以將儲存雜物的容納空間直接取出。

技術特征：

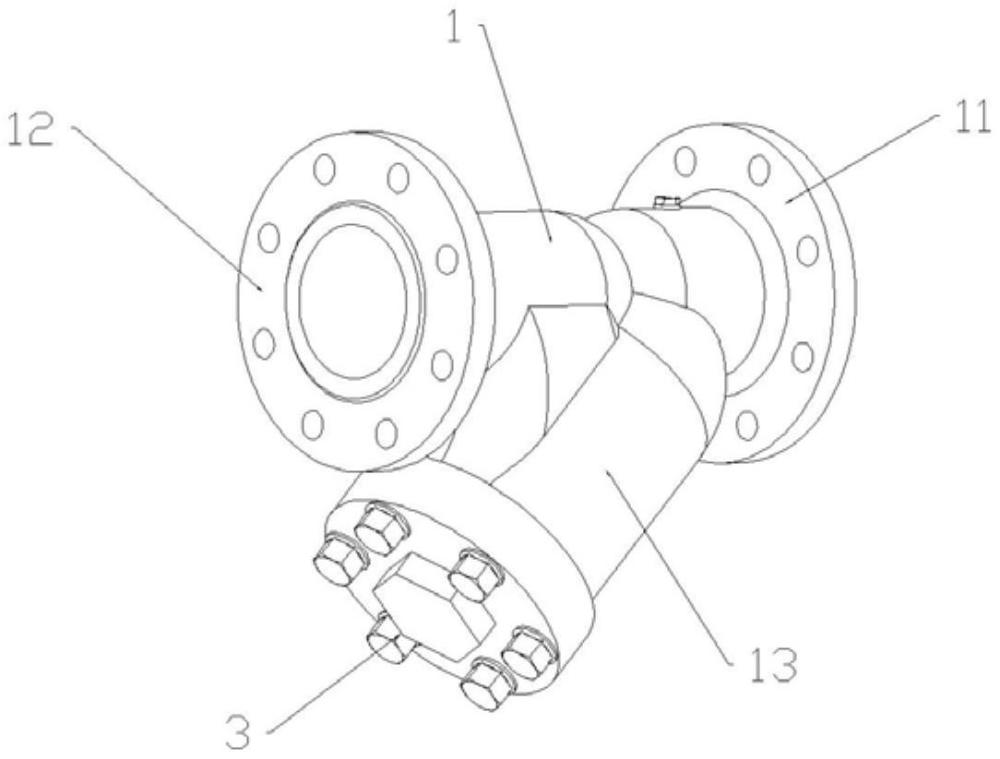

1.一種y型過濾器，包括直管形的主管(1)，所述主管(1)的兩端分別成型有進管接頭(11)和出管接頭(12)，所述主管(1)的中部成型有斜置的分支管(13)，其特征在于，所述分支管(13)內設置有過濾筒(2)，且端部設置有啟閉門(3)；

2.根據權利要求1所述的y型過濾器，其特征在于，所述鋼制網圈(21)的另一端伸入所述主管(1)內將所述主管(1)攔截形成過濾面。

3.根據權利要求1所述的y型過濾器，其特征在于，所述過濾棉網(22)的內側設置有連接繩，所述連接繩與固定在所述啟閉門(3)上的支桿(31)固定連接。

4.根據權利要求1所述的y型過濾器，其特征在于，所述彈性網(23)的中間處設置有帶有網孔的分隔板(24)，所述分隔板(24)四周被彈性網(23)捆綁固定。

5.根據權利要求2所述的y型過濾器，其特征在于，所述鋼制網圈(21)的另一端為柔性鋼制網，所述柔性鋼制網與所述分支管(13)和所述主管(1)銜接處的形狀貼合。

技術總結
一種Y型過濾器，屬于管道輸送過濾機構技術領域，包括直管形的主管，主管的兩端分別成型有進管接頭和出管接頭，主管的中部成型有斜置的分支管，分支管內設置有過濾筒，且端部設置有啟閉門；過濾筒包括與分支管緊貼的鋼制網圈，鋼制網圈一端與啟閉門接觸；鋼制網圈的內側設置有一圈過濾棉網；過濾棉網上固定有彈性網，其中彈性網橫截過濾棉網，且靠近啟閉門端與啟閉門形成一個容納空間。針對現有技術中，雜物堵住出液主管處的問題，以及現有技術中雜物從過濾網內擠出的問題，提供了一種在過濾網內設置一個雜物收集結構的過濾器，該雜物收集結構將過濾器內的雜物存儲在支管的底部，使得主管經過的過濾網不會被輕易堵塞。

技術研發人員：吳肖,張騰
受保護的技術使用者：凱岑液壓技術（浙江）有限公司
技術研發日：20240712
技術公布日：2025/4/28
