本技術涉及汽化器，具體涉及一種冷氫化汽化器。

背景技術：

1、精餾工段經預精餾塔提純后的四氯化硅溶液與回收氫氣混合，通過換熱器加熱后進行汽化，汽化器通過蒸汽進行加熱，被汽化后的四氯化硅、氫氣混合氣與硅粉在反應器中進行反應。

2、現有技術中，汽化器容易堵塞，主要原因在于：進入汽化器的四氯化硅溶液中含有雜質及硅粉，雖然在輸送泵入口過濾器進行了過濾，但是四氯化硅溶液中仍然存在少量的雜質及硅粉，隨時間積累，在汽化過程中，雜質進行解析，堵塞汽化器的出料口，造成系統內雜質無法及時脫除，影響產品質量，嚴重時需單線停車進行檢修后投入使用，檢修成本較高。

技術實現思路

1、本實用新型的目的是開發一種對汽化器進行反沖洗以避免汽化器出料口堵塞的冷氫化汽化器。

2、本實用新型通過如下的技術方案實現：

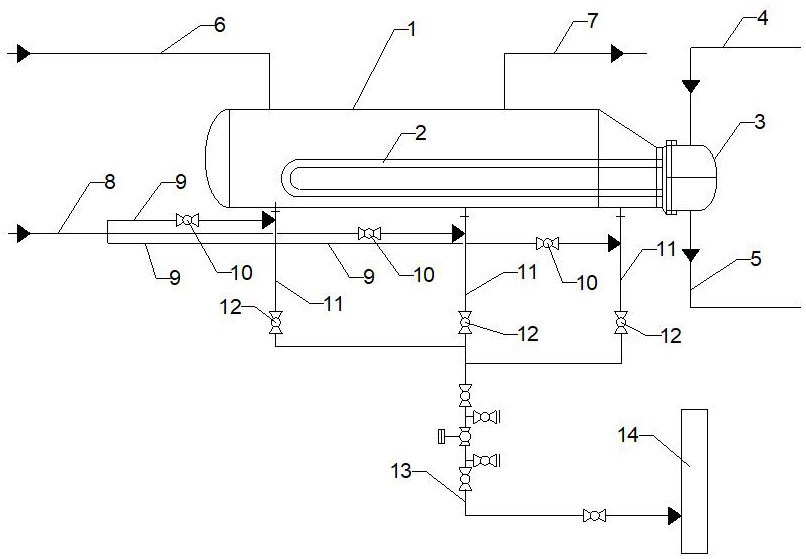

3、一種冷氫化汽化器，包括：

4、殼體；

5、加熱組件，設于殼體內；

6、進料管線及出料管線，與殼體連通；

7、排渣管線，設于殼體底部并與之連通；

8、其中，所述排渣管線上連通有沖洗管線，所述進料管線輸送四氯化硅和氫氣，所述沖洗管線輸送四氯化硅。

9、可選的，所述加熱組件包括設于殼體上的封頭，所述殼體內設有與封頭連接的汽化管束，所述汽化管束上連通有蒸汽管和凝液管。

10、可選的，所述封頭內部設有第一聯腔和第二聯腔，所述汽化管束呈u形且兩端分別與第一聯腔及第二聯腔連通，所述蒸汽管與第一聯腔連通，所述凝液管與第二聯腔連通。

11、可選的，所述排渣管線包括排渣主管以及與排渣主管連通的多個排渣分管，所述排渣分管與所述殼體底部連通，所述沖洗管線與所述排渣分管連通。

12、可選的，所述排渣分管上設有第二閥門，所述第二閥門在排渣分管上處于沖洗管線與排渣主管之間。

13、可選的，所述排渣主管與洗滌塔連通。

14、可選的，所述沖洗管線包括沖洗主管以及數量與排渣分管對應的多個沖洗分管，多個所述沖洗分管分別與多個所述排渣分管連通。

15、可選的，所述沖洗分管上設有第一閥門。

16、可選的，所述沖洗主管上設有壓力計。

17、本實用新型的有益效果是：

18、本實用新型可對與汽化器連通的排渣分管進行反沖洗，將堵塞管路的雜質、硅粉沖掉，避免堵塞造成雜質無法及時脫除而影響產品質量，反沖洗作業不影響汽化器的工作，反沖洗用的四氯化硅還可作為物料補充入汽化器內。

技術特征：

1.一種冷氫化汽化器，其特征在于，包括：

2.根據權利要求1所述的冷氫化汽化器，其特征在于，所述加熱組件包括設于殼體上的封頭，所述殼體內設有與封頭連接的汽化管束，所述汽化管束上連通有蒸汽管和凝液管。

3.根據權利要求2所述的冷氫化汽化器，其特征在于，所述封頭內部設有第一聯腔和第二聯腔，所述汽化管束呈u形且兩端分別與第一聯腔及第二聯腔連通，所述蒸汽管與第一聯腔連通，所述凝液管與第二聯腔連通。

4.根據權利要求1所述的冷氫化汽化器，其特征在于，所述排渣管線包括排渣主管以及與排渣主管連通的多個排渣分管，所述排渣分管與所述殼體底部連通，所述沖洗管線與所述排渣分管連通。

5.根據權利要求4所述的冷氫化汽化器，其特征在于，所述排渣分管上設有第二閥門，所述第二閥門在排渣分管上處于沖洗管線與排渣主管之間。

6.根據權利要求4所述的冷氫化汽化器，其特征在于，所述排渣主管與洗滌塔連通。

7.根據權利要求5所述的冷氫化汽化器，其特征在于，所述沖洗管線包括沖洗主管以及數量與排渣分管對應的多個沖洗分管，多個所述沖洗分管分別與多個所述排渣分管連通。

8.根據權利要求7所述的冷氫化汽化器，其特征在于，所述沖洗分管上設有第一閥門。

9.根據權利要求8所述的冷氫化汽化器，其特征在于，所述沖洗主管上設有壓力計。

技術總結
本技術提供了一種冷氫化汽化器，涉及汽化器技術領域。本技術包括殼體，殼體內設有加熱組件，進料管線及出料管線與殼體連通，排渣管線設于殼體底部并與之連通，所述排渣管線上連通有沖洗管線，所述進料管線輸送四氯化硅和氫氣，所述沖洗管線輸送四氯化硅。本技術對汽化器進行反沖洗以避免汽化器出料口堵塞。

技術研發人員：王琪淇,游書華,官君,王云鵬,曹利利,郭樂,王磊
受保護的技術使用者：內蒙古通威硅能源有限公司
技術研發日：20240712
技術公布日：2025/4/28
