本技術涉及水性膠黏劑制造，具體是涉及一種水性環保膠生產設備。

背景技術：

1、水性膠黏劑是以天然高分子或合成高分子為黏料，以水為溶劑或分散劑，取代對環境有污染的有毒有機溶劑，制備而成的一種環境友好型膠黏劑?，F有水基膠粘劑并非100％無溶劑的，可能含有有限的揮發性有機化合物作為其水性介質的助劑，以便控制粘度或流動性。優點主要是無毒害、無污染、不燃燒、使用安全、易實現清潔生產工藝等，缺點包括干燥速度慢、耐水性差、防凍性差。

2、水性環保膠制備工藝一般包括膠乳乳化、助劑添加和固化劑加入等步驟。首先需要將膠乳進行乳化處理，將固態膠乳轉變為液態膠乳；助劑在膠乳乳化過程中逐漸加入保證助劑的均勻分散；最后，根據產品要求將固化劑加入膠乳，觸發固化反應，使膠水具有良好的粘結力和耐久性。

3、但是，目前，對于水性環保膠制備過程中的攪拌速度以及攪拌方式調節沒有很好地優化，導致在加入不同原材料時很難調節對應的攪拌方式，且水性環保膠在出倉時也容易發生掛壁現象，影響下一次制備，同時造成資源浪費。

技術實現思路

1、針對上述存在的問題，本實用新型提供了一種水性環保膠生產設備。

2、本實用新型的技術方案是：

3、一種水性環保膠生產設備，包括攪拌桶，位于所述攪拌桶上方的攪拌電機，所述攪拌電機底部輸出端設有伸縮桿，所述伸縮桿底部設有第一攪拌桿，所述第一攪拌桿底部對稱設有兩個第一攪拌葉片，第一攪拌桿底部滑動套接有第二攪拌桿，兩個所述第一攪拌葉片分別貫穿所述第二攪拌桿兩側壁設有的第一滑槽，第二攪拌桿底部對稱設有兩個第二攪拌葉片，第二攪拌桿底部滑動套接有第三攪拌桿，兩個所述第二攪拌葉片分別貫穿所述第三攪拌桿兩側壁設有的第二滑槽，第三攪拌桿底部對稱設有兩個第三攪拌葉片。

4、進一步地，所述攪拌桶頂部一側設有進料口，攪拌桶底部一側設有出料口。

5、進一步地，所述攪拌桶側壁設有若干個固定桿，各個所述固定桿頂部共同連接有一個頂板，所述頂板上表面固定所述攪拌電機，所述伸縮桿貫穿頂板。

6、說明：通過頂板實現對攪拌電機的固定，以保證在進行水性環保膠制備過程中攪拌的穩定性。

7、進一步地，所述第二攪拌葉片在垂直方向上逆時針旋轉60°后與所述第一攪拌葉片重合，所述第三攪拌葉片在垂直方向上逆時針旋轉60°后與第二攪拌葉片重合。

8、說明：通過優選三組攪拌葉片之間的角度，從而使三組攪拌葉片在升降后能夠拼接為一個近似的圓面，從而提高對攪拌桶內部殘余水性環保膠的刮除排出。

9、更進一步地，所述第一攪拌桿底部設有第一微型電機，所述第一微型電機兩側的輸出軸分別于兩個所述第一攪拌葉片固定連接，所述第二攪拌桿底部設有第二微型電機，所述第二微型電機兩側的輸出軸分別于兩個所述第二攪拌葉片固定連接，所述第三攪拌桿底部設有第三微型電機，所述第三微型電機兩側的輸出軸分別于兩個所述第三攪拌葉片固定連接。

10、說明：通過各個微型電機的設置能夠帶動各個對應的攪拌葉片在水平方向上轉動，轉動的角度越大則對于攪拌效果的提高越顯著，可根據水性環保膠不同制備階段合理選用適當的攪拌方式。

11、進一步地，所述第一滑槽頂部延伸至靠近所述第二攪拌桿頂端位置處，第一滑槽底部延伸至靠近第二攪拌桿底端位置處，用于對第一攪拌葉片進行限位，所述第二滑槽頂部延伸至靠近所述第三攪拌桿頂端位置處，第二滑槽底部延伸至靠近第三攪拌桿底端位置處，用于對第二攪拌葉片進行限位。

12、本實用新型的有益效果是：

13、本實用新型的一種水性環保膠生產設備通過對攪拌桶內部攪拌桿及其相關結構件進行優化，使其能夠針對不同的物料進行不同模式的攪拌，且攪拌結束后，能夠通過攪拌桿帶動攪拌葉片的升降，使攪拌葉片同時具備了刮除殘留在攪拌桶內部及內壁上物料的功能，實現了功能強化，具有較高的實用性。

技術特征：

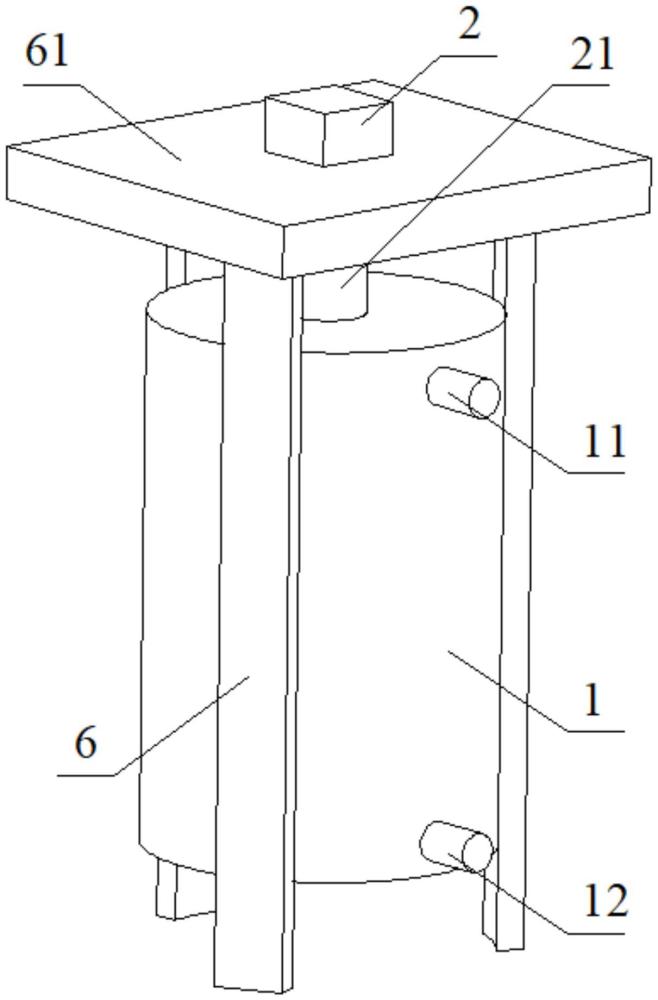

1.一種水性環保膠生產設備，其特征在于，包括攪拌桶(1)，位于所述攪拌桶(1)上方的攪拌電機(2)，所述攪拌電機(2)底部輸出端設有伸縮桿(21)，所述伸縮桿(21)底部設有第一攪拌桿(3)，所述第一攪拌桿(3)底部對稱設有兩個第一攪拌葉片(31)，第一攪拌桿(3)底部滑動套接有第二攪拌桿(4)，兩個所述第一攪拌葉片(31)分別貫穿所述第二攪拌桿(4)兩側壁設有的第一滑槽(41)，第二攪拌桿(4)底部對稱設有兩個第二攪拌葉片(42)，第二攪拌桿(4)底部滑動套接有第三攪拌桿(5)，兩個所述第二攪拌葉片(42)分別貫穿所述第三攪拌桿(5)兩側壁設有的第二滑槽(51)，第三攪拌桿(5)底部對稱設有兩個第三攪拌葉片(52)。

2.根據權利要求1所述的一種水性環保膠生產設備，其特征在于，所述攪拌桶(1)頂部一側設有進料口(11)，攪拌桶(1)底部一側設有出料口(12)。

3.根據權利要求1所述的一種水性環保膠生產設備，其特征在于，所述攪拌桶(1)側壁設有若干個固定桿(6)，各個所述固定桿(6)頂部共同連接有一個頂板(61)，所述頂板(61)上表面固定所述攪拌電機(2)，所述伸縮桿(21)貫穿頂板(61)。

4.根據權利要求1所述的一種水性環保膠生產設備，其特征在于，所述第二攪拌葉片(42)在垂直方向上逆時針旋轉60°后與所述第一攪拌葉片(31)重合，所述第三攪拌葉片(52)在垂直方向上逆時針旋轉60°后與第二攪拌葉片(42)重合。

5.根據權利要求4所述的一種水性環保膠生產設備，其特征在于，所述第一攪拌桿(3)底部設有第一微型電機(32)，所述第一微型電機(32)兩側的輸出軸分別于兩個所述第一攪拌葉片(31)固定連接，所述第二攪拌桿(4)底部設有第二微型電機(43)，所述第二微型電機(43)兩側的輸出軸分別于兩個所述第二攪拌葉片(42)固定連接，所述第三攪拌桿(5)底部設有第三微型電機(53)，所述第三微型電機(53)兩側的輸出軸分別于兩個所述第三攪拌葉片(52)固定連接。

6.根據權利要求1所述的一種水性環保膠生產設備，其特征在于，所述第一滑槽(41)頂部延伸至靠近所述第二攪拌桿(4)頂端位置處，第一滑槽(41)底部延伸至靠近第二攪拌桿(4)底端位置處，用于對第一攪拌葉片(31)進行限位，所述第二滑槽(51)頂部延伸至靠近所述第三攪拌桿(5)頂端位置處，第二滑槽(51)底部延伸至靠近第三攪拌桿(5)底端位置處，用于對第二攪拌葉片(42)進行限位。

技術總結
本技術公開了一種水性環保膠生產設備，包括攪拌桶，位于攪拌桶上方的攪拌電機，攪拌電機底部輸出端設有伸縮桿，伸縮桿底部設有第一攪拌桿，第一攪拌桿底部對稱設有兩個第一攪拌葉片，第一攪拌桿底部滑動套接有第二攪拌桿，第二攪拌桿底部對稱設有兩個第二攪拌葉片，第二攪拌桿底部滑動套接有第三攪拌桿，第三攪拌桿底部對稱設有兩個第三攪拌葉片。本技術通過對攪拌桶內部攪拌桿及其相關結構件進行優化，使其能夠針對不同的物料進行不同模式的攪拌，且攪拌結束后，能夠通過攪拌桿帶動攪拌葉片的升降，使攪拌葉片同時具備了刮除殘留在攪拌桶內部及內壁上物料的功能，實現了功能強化，具有較高的實用性。

技術研發人員：許建利,陳海全,陳興旺
受保護的技術使用者：宜興市祥業化工有限公司
技術研發日：20240711
技術公布日：2025/4/28
