本技術涉及化糞池，具體為一種化糞池廢渣過濾清理結構。

背景技術：

1、化糞池是處理糞便并加以過濾沉淀的設備。其原理是固化物在池底分解，上層的水化物體，進入管道流走，防止了管道堵塞，給固化物體(糞便等垃圾)有充足的時間水解，化糞池指的是將生活污水分格沉淀，及對污泥進行厭氧消化的小型處理構筑物；

2、傳統化糞池通過對地下挖坑砌磚的方式構成化糞池，經過多年改良使用，目前旁邊采用玻璃鋼一體成型埋在地下使用，使用化糞池多為養殖戶居多，化糞池內方便一段時間發酵分解后，需要清理出發酵好的糞便在加入新的糞便進行發酵使用。

3、傳統清理通過化糞池一端預留的圓孔使用糞勺工具取出，然而發酵后的糞便含水量較大，清理起來不僅效率較低，而且糞便中的液體經過發酵可作為液體有機肥使用，發酵物在清理出來堆在空地等待施肥到地中期間，內部液體會流出蒸發和滲入地下，導致部分液體有機肥浪費的問題。

技術實現思路

1、本實用新型的目的在于提供一種化糞池廢渣過濾清理結構，以解決上述背景技術中提出的問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種化糞池廢渣過濾清理結構，包括化糞池主體和清理結構；所述清理結構設置在化糞池主體的內部，所述清理結構包括焊接在化糞池主體內壁上的濾液管、焊接在濾液管底端的抽取管、轉動連接在濾液管頂部的螺旋葉軸、設置在濾液管頂部的電機、焊接在濾液管一側的排料頭和焊接在排料頭一端的阻擋片；所述電機的轉軸與螺旋葉軸相連接，所述螺旋葉軸位于抽取管和濾液管中。

3、通過采用上述技術方案，通過電機帶動旋轉螺旋葉軸抽取廢料，廢料首先進入抽取管中進入濾液管，廢料被輸送進入排料頭中被阻擋片阻擋排出，使廢料堵在濾液管受到擠壓，廢料受到擠壓廢液從濾液管過濾排出，從而實現對廢料過濾脫水后排出的作用，提高了對化糞池主體內清理廢料的效率，過濾回流到內部的廢液可收集利用避免了浪費。

4、優選的，所述化糞池主體的頂部焊接有旋轉筒，所述旋轉筒的內壁轉動連接有攪動桿，所述化糞池主體的頂部焊接有導向頭，所述攪動桿頂部、導向頭頂部和電機的轉軸傳動連接有皮帶。

5、通過采用上述技術方案，通過轉動安裝攪動桿，由電機驅動皮帶帶動攪動桿進行同步旋轉，可對內部發酵沉積的廢料進行攪動，使廢料混合流動性好，方便抽取管進行抽取脫水排出，避免廢料間粘連抽取困難的問題。

6、優選的，所述化糞池主體的內壁焊接有過濾隔板，所述過濾隔板兩側的化糞池主體頂部分別焊接有入料口和濾液口。

7、通過采用上述技術方案，通過焊接過濾隔板形成兩個獨立的空間，可對一側轉入糞便進行阻擋過濾，在發酵過程中上清液會過濾進入另一個空間內部保存，實現發酵和儲存的功能，在進行使用可以更加方便的取出液體有機肥進行施肥使用，提高發酵肥料的使用便捷性，提高裝置使用的實用性。

8、優選的，所述濾液管處的螺旋葉軸的螺距長度短于抽取管處螺旋葉軸的螺距，所述抽取管的底端呈喇叭狀。

9、通過采用上述技術方案，通過對螺旋葉軸不同位置的螺距進行設定，底部螺旋葉軸負責抽取廢料進入抽取管中，在進入頂部螺旋葉軸后廢料進入相對空間較小的部分，加上前端受到阻擋片的阻力，使廢料受力增大擠出廢液，達到擠壓脫水的作用。

10、優選的，所述排料頭與濾液管相通，所述阻擋片的直徑略小于排料頭的內徑。

11、通過采用上述技術方案，通過采用直徑略小排料頭的阻擋片，使廢料排出積累在排料頭處，使排出量小于抽取量，進而使濾液管處的廢料受到壓力進行脫水作用，以保證正常的過濾功能正常使用。

12、優選的，所述攪動桿的位置位于抽取管底端，所述攪動桿的攪拌葉整體呈倒錐型。

13、通過采用上述技術方案，通過對抽取管處底端呈倒錐型攪動，保證旋轉不會觸碰到抽取管的同時，還可以對周邊廢料進行打散混勻，提高流動性。

14、優選的，所述皮帶采用聚氨酯材質的粗面圓帶，所述皮帶兩根分別穿過導向頭中間的導向孔內。

15、通過采用上述技術方案，通過采用高強度的聚氨酯材料的粗面圓帶作為皮帶使用，使皮帶可以在導向頭中隨導向孔進行改變傳動的方向，從而利用電機進行帶動攪動桿，以提高設備之間的聯動性，提高電機的動力利用率和實用性。

16、與現有技術相比，本實用新型的有益效果是：

17、(1)通過電機帶動旋轉螺旋葉軸抽取廢料，廢料首先進入抽取管中進入濾液管，廢料被輸送進入排料頭中被阻擋片阻擋排出，使廢料堵在濾液管受到擠壓，廢料受到擠壓廢液從濾液管過濾排出，從而實現對廢料過濾脫水后排出的作用，提高了對化糞池主體內清理廢料的效率，過濾回流到內部的廢液可收集利用避免了浪費；

18、(2)通過焊接過濾隔板形成兩個獨立的空間，可對一側轉入糞便進行阻擋過濾，在發酵過程中上清液會過濾進入另一個空間內部保存，實現發酵和儲存的功能，在進行使用可以更加方便的取出液體有機肥進行施肥使用，提高發酵肥料的使用便捷性，提高裝置使用的實用性。

技術特征：

1.一種化糞池廢渣過濾清理結構，其特征在于，包括：

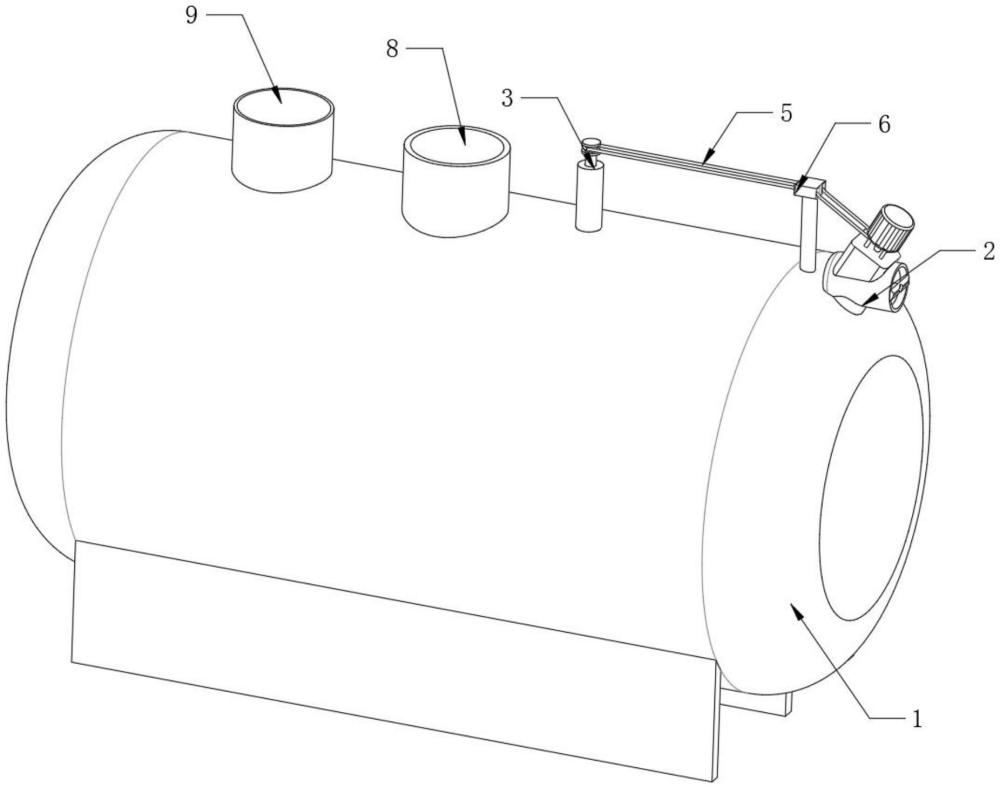

2.根據權利要求1所述的一種化糞池廢渣過濾清理結構，其特征在于：所述化糞池主體(1)的頂部焊接有旋轉筒(3)，所述旋轉筒(3)的內壁轉動連接有攪動桿(4)，所述化糞池主體(1)的頂部焊接有導向頭(6)，所述攪動桿(4)頂部、導向頭(6)頂部和電機(204)的轉軸傳動連接有皮帶(5)。

3.根據權利要求1所述的一種化糞池廢渣過濾清理結構，其特征在于：所述化糞池主體(1)的內壁焊接有過濾隔板(7)，所述過濾隔板(7)兩側的化糞池主體(1)頂部分別焊接有入料口(8)和濾液口(9)。

4.根據權利要求1所述的一種化糞池廢渣過濾清理結構，其特征在于：所述濾液管(202)處的螺旋葉軸(203)的螺距長度短于抽取管(201)處螺旋葉軸(203)的螺距，所述抽取管(201)的底端呈喇叭狀。

5.根據權利要求1所述的一種化糞池廢渣過濾清理結構，其特征在于：所述排料頭(205)與濾液管(202)相通，所述阻擋片(206)的直徑略小于排料頭(205)的內徑。

6.根據權利要求2所述的一種化糞池廢渣過濾清理結構，其特征在于：所述攪動桿(4)的位置位于抽取管(201)底端，所述攪動桿(4)的攪拌葉整體呈倒錐型。

7.根據權利要求2所述的一種化糞池廢渣過濾清理結構，其特征在于：所述皮帶(5)采用聚氨酯材質的粗面圓帶，所述皮帶(5)兩根分別穿過導向頭(6)中間的導向孔內。

技術總結
本技術公開了一種化糞池廢渣過濾清理結構。本技術包括化糞池主體和清理結構；所述清理結構設置在化糞池主體的內部，所述清理結構包括焊接在化糞池主體內壁上的濾液管、焊接在濾液管底端的抽取管、轉動連接在濾液管頂部的螺旋葉軸、設置在濾液管頂部的電機、焊接在濾液管一側的排料頭和焊接在排料頭一端的阻擋片。本技術通過電機帶動旋轉螺旋葉軸抽取廢料，廢料首先進入抽取管中進入濾液管，廢料被輸送進入排料頭中被阻擋片阻擋排出，使廢料堵在濾液管受到擠壓，廢料受到擠壓廢液從濾液管過濾排出，從而實現對廢料過濾脫水后排出的作用，提高了對化糞池主體內清理廢料的效率，過濾回流到內部的廢液可收集利用避免了浪費。

技術研發人員：李玲華
受保護的技術使用者：浙江子諭生物環保有限公司
技術研發日：20240715
技術公布日：2025/4/24
