本技術涉及研磨裝置，具體涉及一種便于清理的碳酸鈣粉研磨裝置。

背景技術：

1、在碳酸鈣粉生產中，一般需通過研磨裝置將碳酸鈣進行研磨，以獲得所需粒徑的碳酸鈣粉體，從而方便碳酸鈣粉體的進一步加工，有利于碳酸鈣粉體的應用。

2、如在公告號為cn220573667u?的中國專利中，公開了一種碳酸鈣研磨裝置，通過收集箱中的收集袋對碳酸鈣粉末進行收集，在風機的作用下，碳酸鈣粉末向收集袋運動并收集在收集袋中，在收集袋裝滿時，可通過拆下限位環將收集袋拆下，對碳酸鈣粉末進行收集，可以通過榫塊與榫槽的配合將固定架整體拆下，對碳酸鈣粉末進行收集，并且對鐵網架等進行清洗，但是碳酸鈣研磨后，研磨裝置內部往往會殘留有粉末，然而上述的研磨裝置缺乏對其清理的結構，容易導致研磨裝置內部積垢，從而影響研磨裝置的后續使用，不利于碳酸鈣的研磨。

技術實現思路

1、本實用新型的目的是提供一種便于清理的碳酸鈣粉研磨裝置，以解決技術中的上述不足之處。

2、為了實現上述目的，本實用新型提供如下技術方案：一種便于清理的碳酸鈣粉研磨裝置，包括研磨箱，所述研磨箱的頂部安裝有進料斗，底部連接有排料管，且研磨箱上設置有研磨機構；研磨箱的內部底部對稱設有導流塊，使得研磨箱的內部底部呈漏斗狀，以方便碳酸鈣粉的排出；

3、所述研磨箱上還設置有將其內部進行清理的清理機構，且清理機構包括頂部吹風部件、底部吹風部件、以及將所述頂部吹風部件和底部吹風部件吹起的粉末收集的集塵部件，其中：

4、所述頂部吹風部件包括安裝在研磨箱內部頂端的布風環，所述布風環的底部設置有均勻分布的出風嘴；

5、所述底部吹風部件包括固定在研磨箱內壁上的吹風板，所述吹風板的一側具有均勻分布的出風孔，吹風板的頂部斜切形成斜面，方便粉末沿斜面落下，避免粉末積攢在吹風板的頂部。

6、優選的，所述清理機構還包括送風部件，所述送風部件包括安裝在研磨箱頂端的吹風機，所述吹風機的一端連接有三通閥，且所述三通閥的一端連接有送風主管，另一端連接有送風支管，所述送風主管的一端與布風環連通，所述送風支管的一端與吹風板連通。

7、優選的，所述集塵部件包括固定在研磨箱一側的集塵箱、以及設置在集塵箱下方的收集盒，所述集塵箱內安裝有引風機和分離板，且集塵箱的一側具有排風孔，所述分離板上具有濾孔，且分離板處于引風機的進風側，所述集塵箱的底部開設有供分離板阻擋的粉末排出的落料口，所述落料口與收集盒相對應。

8、優選的，所述研磨機構包括固定在研磨箱內部的研磨座，所述研磨座內設置有研磨塊，且研磨塊與研磨座之間形成研磨腔，所述研磨箱的頂端還安裝有驅動研磨塊轉動的第一電機。

9、優選的，所述研磨箱上還設置有將研磨后的碳酸鈣粉末進行篩選的篩分機構，且篩分機構包括設置在研磨箱內的篩網、以及固定在研磨箱一側的第二電機，所述研磨箱的內部還轉動安裝有軸桿，且研磨箱的內壁兩側均固定有彈簧，所述彈簧的頂端連接在篩網的底部，所述軸桿的中部安裝有可與篩網底部接觸的凸輪，所述第二電機用于驅動所述軸桿轉動，所述研磨箱的一側安裝有收集箱，且收集箱與研磨箱之間連接有供篩網上粉料排出的排料斗，所述篩網處于研磨座的下方。

10、優選的，所述收集箱上還安裝有提升機，所述研磨箱的頂端設置有回料斗，所述提升機的進料端處于收集箱內，且提升機的出料端處于回料斗的正上方，收集箱的內部還設置有傾斜的導流塊，以將較大顆粒的碳酸鈣粉末導流至提升機的進料端處，方便提升機的進料。

11、優選的，所述收集盒的頂部兩側均安裝有連接條，所述集塵箱的底部開設有與連接條相配合的連接槽，連接條呈l狀。

12、在上述技術方案中，本實用新型提供的技術效果和優點：

13、本實用新型通過清理機構的設置，在研磨完成后，可利用頂部吹風部件自上而下吹風，再利用底部吹風部件向研磨箱內部底部吹風，而后通過集塵部件將粉末進行收集，從而實現研磨裝置內部的清潔，不僅能夠方便粉末的排出，便于粉末的回收利用，避免資源的浪費，還能防止研磨裝置內部殘留粉末而積垢，方便研磨裝置的后續使用，有利于碳酸鈣的研磨。

技術特征：

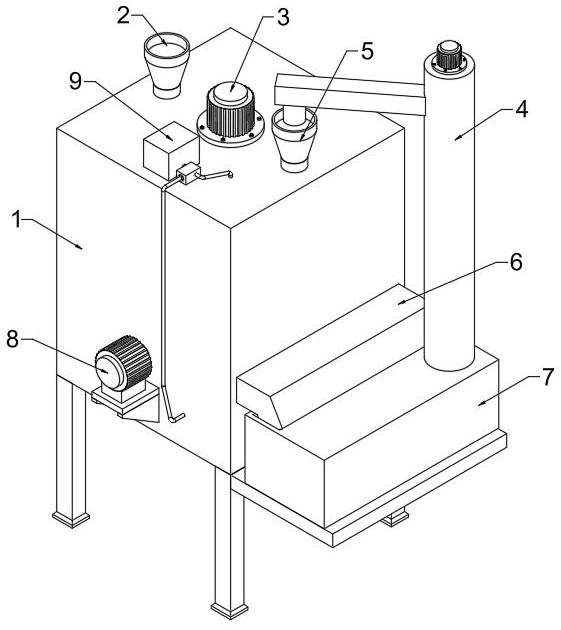

1.一種便于清理的碳酸鈣粉研磨裝置，包括研磨箱（1），其特征在于：所述研磨箱（1）的頂部安裝有進料斗（2），底部連接有排料管（12），且研磨箱（1）上設置有研磨機構（3）；

2.根據權利要求1所述的一種便于清理的碳酸鈣粉研磨裝置，其特征在于：所述清理機構（9）還包括送風部件，所述送風部件包括安裝在研磨箱（1）頂端的吹風機（91），所述吹風機（91）的一端連接有三通閥，且所述三通閥的一端連接有送風主管（92），另一端連接有送風支管（96），所述送風主管（92）的一端與布風環（93）連通，所述送風支管（96）的一端與吹風板（95）連通。

3.根據權利要求1所述的一種便于清理的碳酸鈣粉研磨裝置，其特征在于：所述集塵部件（10）包括固定在研磨箱（1）一側的集塵箱（101）、以及設置在集塵箱（101）下方的收集盒（11），所述集塵箱（101）內安裝有引風機（102）和分離板（103），且集塵箱（101）的一側具有排風孔，所述分離板（103）上具有濾孔，且分離板（103）處于引風機（102）的進風側，所述集塵箱（101）的底部開設有供分離板（103）阻擋的粉末排出的落料口，所述落料口與收集盒（11）相對應。

4.根據權利要求1所述的一種便于清理的碳酸鈣粉研磨裝置，其特征在于：所述研磨機構（3）包括固定在研磨箱（1）內部的研磨座（33），所述研磨座（33）內設置有研磨塊（32），且研磨塊（32）與研磨座（33）之間形成研磨腔，所述研磨箱（1）的頂端還安裝有驅動研磨塊（32）轉動的第一電機（31）。

5.根據權利要求4所述的一種便于清理的碳酸鈣粉研磨裝置，其特征在于：所述研磨箱（1）上還設置有將研磨后的碳酸鈣粉末進行篩選的篩分機構（8），且篩分機構（8）包括設置在研磨箱（1）內的篩網（81）、以及固定在研磨箱（1）一側的第二電機（83），所述研磨箱（1）的內部還轉動安裝有軸桿，且研磨箱（1）的內壁兩側均固定有彈簧（84），所述彈簧（84）的頂端連接在篩網（81）的底部，所述軸桿的中部安裝有可與篩網（81）底部接觸的凸輪（82），所述第二電機（83）用于驅動所述軸桿轉動，所述研磨箱（1）的一側安裝有收集箱（7），且收集箱（7）與研磨箱（1）之間連接有供篩網（81）上粉料排出的排料斗（6），所述篩網（81）處于研磨座（33）的下方。

6.根據權利要求5所述的一種便于清理的碳酸鈣粉研磨裝置，其特征在于：所述收集箱（7）上還安裝有提升機（4），所述研磨箱（1）的頂端設置有回料斗（5），所述提升機（4）的進料端處于收集箱（7）內，且提升機（4）的出料端處于回料斗（5）的正上方。

7.根據權利要求3所述的一種便于清理的碳酸鈣粉研磨裝置，其特征在于：所述收集盒（11）的頂部兩側均安裝有連接條（13），所述集塵箱（101）的底部開設有與連接條（13）相配合的連接槽。

技術總結
本技術公開了一種便于清理的碳酸鈣粉研磨裝置，具體涉及技術領域，包括研磨箱，所述研磨箱的頂部安裝有進料斗，底部連接有排料管，且研磨箱上設置有研磨機構；所述研磨箱上還設置有將其內部進行清理的清理機構，且清理機構包括頂部吹風部件、底部吹風部件、以及將所述頂部吹風部件和底部吹風部件吹起的粉末收集的集塵部件，其中：所述頂部吹風部件包括安裝在研磨箱內部頂端的布風環；所述底部吹風部件包括固定在研磨箱內壁上的吹風板；本技術通過清理機構的設置，可實現研磨裝置內部的清潔，不僅能夠方便粉末的排出，便于粉末的回收利用，避免資源的浪費，還能防止研磨裝置內部積垢，有利于研磨裝置的后續使用。

技術研發人員：王景武,丁帥,趙成磊,王景剛,王坤,張向忠,李齊娜
受保護的技術使用者：河南瀛海實業發展有限公司
技術研發日：20240724
技術公布日：2025/4/28
