本發明涉及監測設備，尤其涉及一種林業技術野外監測設備固定裝置。

背景技術：

1、在林業技術領域，野外監測設備的固定裝置扮演著至關重要的角色。然而，傳統的固定裝置往往存在諸多不足，限制了監測工作的效率和準確性。

2、傳統的固定裝置通常采用剛性結構，難以適應不同直徑的樹干，導致安裝過程繁瑣且不穩定。這種不穩定性不僅影響了監測數據的準確性，還可能對樹干造成損傷，不利于樹木的生長和保護。此外，傳統的固定裝置往往缺乏上下移動的功能，使得監測范圍受限，無法滿足靈活選擇監測點的需求。

3、在設備保護方面，傳統的固定裝置也存在明顯的缺陷。由于缺乏有效的防護措施，設備容易受到動物的踩踏和攀爬等破壞，導致監測工作無法正常進行。這不僅增加了維護成本，還降低了監測工作的連續性和可靠性。

4、同時，傳統的固定裝置在能源利用方面也存在不足。它們通常依賴傳統的電力供應方式，不僅能耗高，而且不利于環保和可持續發展。特別是在偏遠地區或沒有電力供應的野外環境中，這種依賴傳統電力的固定裝置更是難以發揮作用。

5、另外，傳統的固定裝置在環境監測和安全性方面也存在明顯的短板。它們通常缺乏實時監測天氣和風向等環境參數的功能，導致工作人員難以及時調整監測策略和設備狀態。同時，在異常情況發生時，傳統的固定裝置往往無法及時發出報警信號，給工作人員的安全帶來了潛在威脅。

技術實現思路

1、本發明涉及一種林業技術野外監測設備固定裝置，其具有良好的通用性和適用性，能夠適應不同直徑的樹干；同時，還需要具備上下移動的功能，以擴展監測范圍并提高監測效率和準確性。此外，新型裝置還應具備有效的防護措施和綠色、可持續的能源利用方式，以確保設備的完好性和環保性。

2、本發明提供了一種林業技術野外監測設備固定裝置，具體包括：安裝環板；所述安裝環板以樹干左右兩側分別設有兩個，安裝環架為與樹干相契合的弧狀結構；上下兩個所述安裝環板的兩端處分別豎向固定連接有連接立板；兩個相對的所述連接立板之間貫穿連接有連接軸桿；上下兩個所述安裝環架的中部位置處左右對稱豎向轉動安裝有環動軸；所述安裝環架的末端外側位置處分別垂直固定安裝支撐懸臂，一側的四個所述支撐懸臂的末端之間固定連接有設備安裝套箱，另一側的四個所述支撐懸臂的末端之間固定連接有輔助拖箱；所述設備安裝套箱的底部豎向倒裝有電機，電機的轉軸末端與對應位置處的環動軸的下端通過皮帶轉動相連接；所述設備安裝套箱的外端側壁中部內嵌有監測探頭。

3、可選地，與所述設備安裝套箱相連接的安裝環板的末端頂部固定設有插套，與所述輔助拖箱相連接的安裝環板的末端頂部固定設有插板，插板滑動插接在插套中，遮蓋下方的連接軸桿。

4、可選地，所述環動軸的上下兩端分別固定安裝有環動輪，環動輪與安裝的樹干外壁相切。

5、可選地，所述設備安裝套箱的頂部和左右兩側外壁上分別均勻分布有三角錐狀的防護刺，防護刺用于防止動物踩踏和攀爬設備，設備安裝套箱左右兩端側壁中部靠外處設有扇狀的指槽，指槽區域內為光滑面。

6、可選地，所述監測探頭上端的設備安裝套箱上設有防雨帽。

7、可選地，所述連接軸桿的兩端分別對稱開設有螺紋，連接軸桿的螺紋上螺接有調整擋環，調整擋環內側的連接軸桿上套裝有彈簧，彈簧的內端與連接立板相抵。

8、可選地，所述輔助拖箱的底部平面上間隔均勻設有螺旋的驅趕風帶，驅趕風帶中部區域的輔助拖箱上固定安裝有向下的閃光驅逐燈，有動物靠近時，閃光驅逐燈閃爍；

9、所述輔助拖箱頂部的左右外端邊角處分別為傾斜面，該處傾斜面上鋪設有光伏板，光伏板轉化太陽能為電能儲備；

10、所述輔助拖箱頂板固定安裝有天氣傳感器，天氣傳感器用于監測天氣和風向；

11、所述輔助拖箱背面頂部水平固定安裝遮板，遮板下方的輔助拖箱上固定安裝報警器，報警器用于報警和發出蜂鳴聲。

12、本發明提供了一種林業技術野外監測設備固定裝置，具有如下有益效果：

13、首先，該裝置通過安裝環板緊密貼合在樹干兩側，其弧狀結構確保了與樹干的良好契合，為整個裝置提供了穩定的支撐基礎。這種設計不僅增強了裝置的穩固性，還使得裝置能夠適應不同直徑的樹干，提高了裝置的通用性和適用性。

14、其次，環動軸和環動輪的設計使得裝置能夠在樹干上順暢地轉動，配合電機的驅動，可以輕松地調整監測位置。這種上下移動的功能極大地擴展了監測范圍，使得工作人員能夠根據需要靈活選擇監測點，從而提高了監測效率和準確性。

15、設備安裝套箱作為關鍵設備的安裝平臺，不僅結構堅固，而且防護措施得當。頂部和側壁上分布的三角錐狀防護刺有效防止了動物的踩踏和攀爬，保護了設備的完好性。同時，扇狀的指槽設計則便于工作人員在必要時進行操作和維護，提高了裝置的人機交互性。

16、輔助拖箱的設計同樣巧妙，其底部的驅趕風帶和閃光驅逐燈共同構成了動物驅趕系統。當有動物靠近時，驅趕風帶產生的氣流和閃光驅逐燈的閃爍能夠有效驅趕動物，防止其對設備和監測工作造成干擾。此外，光伏板的設置使得裝置能夠轉化太陽能為電能儲備，為整個系統提供了綠色、可持續的能源，符合環保節能的理念。

17、天氣傳感器的加入則為裝置的穩定運行提供了重要的環境參數。通過實時監測天氣和風向，工作人員可以及時調整監測策略和設備狀態，確保監測工作的連續性和準確性。同時，遮板和報警器的設計也為裝置的安全性提供了有力保障。在異常情況發生時，報警器會及時發出報警信號和蜂鳴聲，提醒工作人員注意并采取相應的應對措施。

18、最后，插套和插板的設計不僅實現了兩個安裝環板之間的進一步連接，還遮蓋了下方的連接軸桿，增強了裝置的整體性和美觀性。而連接軸桿上的調整擋環和彈簧則允許在安裝和調整過程中對裝置進行微調，并確保連接的穩定性和牢固性。這種設計不僅提高了裝置的靈活性和適應性，還為樹干的生長加粗提供了足夠的緩沖空間，確保了裝置與樹干之間的長期緊密貼合。

技術特征：

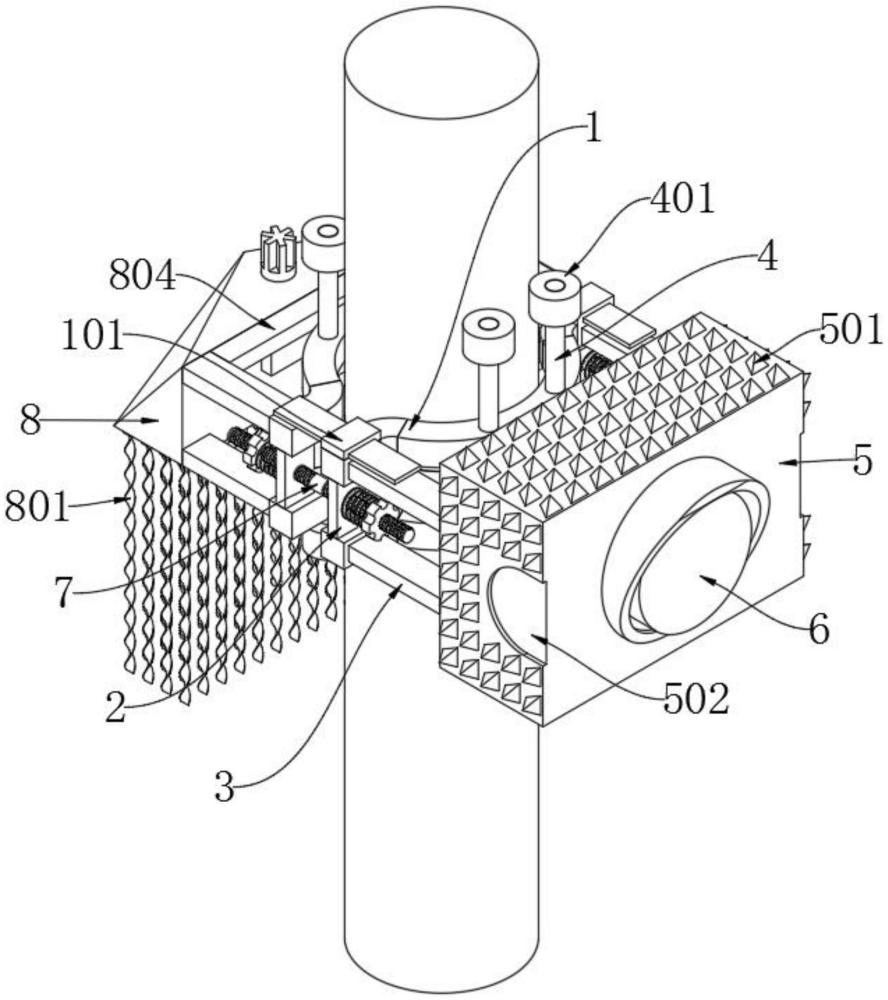

1.一種林業技術野外監測設備固定裝置，包括：安裝環板（1）；其特征在于，所述安裝環板（1）以樹干左右兩側分別設有兩個，安裝環架（1）為與樹干相契合的弧狀結構；上下兩個所述安裝環板（1）的兩端處分別豎向固定連接有連接立板（2）；兩個相對的所述連接立板（2）之間貫穿連接有連接軸桿（7）；上下兩個所述安裝環架（1）的中部位置處左右對稱豎向轉動安裝有環動軸（4）；所述安裝環架（1）的末端外側位置處分別垂直固定安裝支撐懸臂（3），一側的四個所述支撐懸臂（3）的末端之間固定連接有設備安裝套箱（5），另一側的四個所述支撐懸臂（3）的末端之間固定連接有輔助拖箱（8）；所述設備安裝套箱（5）的底部豎向倒裝有電機（9），電機（9）的轉軸末端與對應位置處的環動軸（4）的下端通過皮帶轉動相連接；所述設備安裝套箱（5）的外端側壁中部內嵌有監測探頭（6）。

2.根據權利要求1所述的一種林業技術野外監測設備固定裝置，其特征在于，與所述設備安裝套箱（5）相連接的安裝環板（1）的末端頂部固定設有插套（101），與所述輔助拖箱（8）相連接的安裝環板（1）的末端頂部固定設有插板（102），插板（102）滑動插接在插套（101）中，遮蓋下方的連接軸桿（7）。

3.根據權利要求1所述的一種林業技術野外監測設備固定裝置，其特征在于，所述環動軸（4）的上下兩端分別固定安裝有環動輪（401），環動輪（401）與安裝的樹干外壁相切。

4.根據權利要求1所述的一種林業技術野外監測設備固定裝置，其特征在于，所述設備安裝套箱（5）的頂部和左右兩側外壁上分別均勻分布有三角錐狀的防護刺（501），防護刺（501）用于防止動物踩踏和攀爬設備，設備安裝套箱（5）左右兩端側壁中部靠外處設有扇狀的指槽（502），指槽（502）區域內為光滑面。

5.根據權利要求1所述的一種林業技術野外監測設備固定裝置，其特征在于，所述監測探頭（6）上端的設備安裝套箱（5）上設有防雨帽。

6.根據權利要求1所述的一種林業技術野外監測設備固定裝置，其特征在于，所述連接軸桿（7）的兩端分別對稱開設有螺紋（701），連接軸桿（7）的螺紋（701）上螺接有調整擋環（702），調整擋環（702）內側的連接軸桿（7）上套裝有彈簧（703），彈簧（703）的內端與連接立板（2）相抵。

7.根據權利要求1所述的一種林業技術野外監測設備固定裝置，其特征在于，所述輔助拖箱（8）的底部平面上間隔均勻設有螺旋的驅趕風帶（801），驅趕風帶（801）中部區域的輔助拖箱（8）上固定安裝有向下的閃光驅逐燈（806），有動物靠近時，閃光驅逐燈（806）閃爍；

8.根據權利要求1所述的一種林業技術野外監測設備固定裝置，其特征在于，所述輔助拖箱（8）背面頂部水平固定安裝遮板（804），遮板（804）下方的輔助拖箱（8）上固定安裝報警器（805），報警器（805）用于報警和發出蜂鳴聲。

技術總結
本發明提供一種林業技術野外監測設備固定裝置，涉及監測設備技術領域，包括：安裝環板；所述安裝環板以樹干左右兩側分別設有兩個，安裝環架為與樹干相契合的弧狀結構；上下兩個所述安裝環板的兩端處分別豎向固定連接有連接立板；兩個相對的所述連接立板之間貫穿連接有連接軸桿；上下兩個所述安裝環架的中部位置處左右對稱豎向轉動安裝有環動軸。本裝置通過安裝環板緊密貼合在樹干兩側，其弧狀結構確保了與樹干的良好契合，為整個裝置提供了穩定的支撐基礎。這種設計不僅增強了裝置的穩固性，還使得裝置能夠適應不同直徑的樹干，提高了裝置的通用性和適用性。

技術研發人員：宗學美,李方梅,史立華
受保護的技術使用者：山東美眾市政園林工程有限公司
技術研發日：
技術公布日：2025/4/28
