本技術涉及反應釜輔助裝置，尤其涉及一種反應釜溫控裝置。

背景技術：

1、精細化工反應裝置對溫度控制要求較為苛刻。尤其涉及放熱反應、危險化工工藝、以及涉及熱分解、熱聚合和熱敏物質的反應，往往需要溫度控制在指定的很小范圍內，切需要溫度平穩。

2、常規的蒸汽、導熱油、冷卻水控溫，往往會出現超溫、溫度上下波動大等問題，因此，提供了一種反應釜溫控裝置，以解決上述所提出的問題。

技術實現思路

1、本實用新型的目的是為了解決上述背景技術中提出的問題，而提出的一種反應釜溫控裝置。

2、為了實現上述目的，本實用新型采用了如下技術方案：

3、一種反應釜溫控裝置，包括冷卻介質回、冷卻介質供、加熱介質供、加熱介質回、介質使用回、介質使用供、換熱器、連接管，還包括：

4、所述介質使用供與介質使用回通過連接管進行連接，且連接管上設置有壓力調節閥；

5、所述冷卻介質回與介質使用回通過連接管進行連接，且連接管上設置有緊急冷卻控制閥；

6、所述冷卻介質供與換熱器的進液端通過連接管連接，且連接管上設置有循環泵；

7、所述冷卻介質回與介質使用回之間的連接管上連接有輔管，所述輔管與冷卻介質供之間換熱器的連接管連接，且輔管內連接有單向閥，使液體只能進入冷卻介質供之間換熱器的連接管內；

8、所述加熱介質供與換熱器的進液端通過連接管連接，所述加熱介質供與換熱器的連接管上連接有加熱介質控制閥；

9、所述加熱介質回與換熱器的出液端通過連接管連接；

10、所述換熱器的出液端通過連接管與介質使用供連接。

11、為了便于泄壓，優選地，所述換熱器的出液端上的連接管與冷卻介質回與介質使用回之間的連接管連接，所述換熱器的出液端上的連接管上連接有泄壓閥。

12、為了便于知曉壓力值，優選地，所述冷卻介質供之間換熱器的連接管上設置有壓力表。

13、為了便于知曉實時溫度，優選地，所述加熱介質回與換熱器的連接管上連接有溫度計。

14、與現有技術相比，本實用新型提供了一種反應釜溫控裝置，具備以下有益效果：

15、本實用新型整個過程運行后無需人員去操作，可以實現自動化控制，反應釜溫度與設定溫度偏差控制在2℃以內，且平穩不會出現2℃以上的波動，緊急情況可以立即進行緊急降溫冷卻。不僅實現了工藝溫度的穩定性，同時可以滿足緊急冷卻需求。

技術特征：

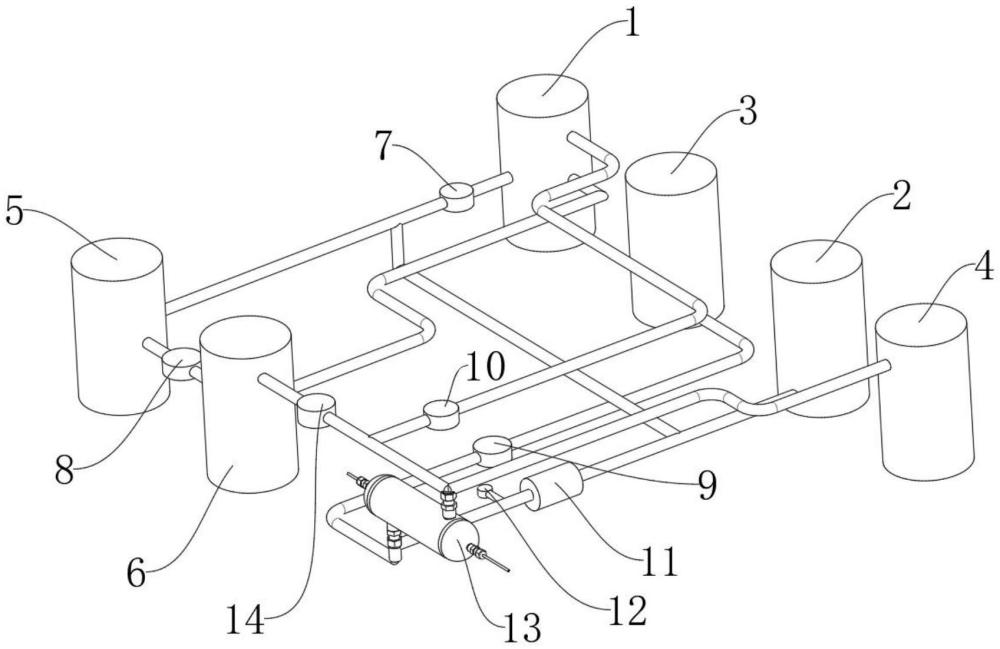

1.一種反應釜溫控裝置，包括冷卻介質回(1)、冷卻介質供(2)、加熱介質供(3)、加熱介質回(4)、介質使用回(5)、介質使用供(6)、換熱器(13)、連接管，其特征在于，還包括：

2.根據權利要求1所述的一種反應釜溫控裝置，其特征在于，所述換熱器(13)的出液端上的連接管與冷卻介質回(1)與介質使用回(5)之間的連接管連接，所述換熱器(13)的出液端上的連接管上連接有泄壓閥(10)。

3.根據權利要求2所述的一種反應釜溫控裝置，其特征在于，所述冷卻介質供(2)之間換熱器(13)的連接管上設置有壓力表(12)。

4.根據權利要求3所述的一種反應釜溫控裝置，其特征在于，所述加熱介質回(4)與換熱器(13)的連接管上連接有溫度計(14)。

技術總結
本技術公開了一種反應釜溫控裝置，屬于反應釜輔助裝置技術領域。一種反應釜溫控裝置，包括冷卻介質回、冷卻介質供、加熱介質供、加熱介質回、介質使用回、介質使用供、換熱器、連接管，還包括：所述介質使用供與介質使用回通過連接管進行連接，且連接管上設置有壓力調節閥；所述冷卻介質回與介質使用回通過連接管進行連接，且連接管上設置有緊急冷卻控制閥；本技術整個過程運行后無需人員去操作，可以實現自動化控制，反應釜溫度與設定溫度偏差控制在2℃以內，且平穩不會出現2℃以上的波動，緊急情況可以立即進行緊急降溫冷卻。不僅實現了工藝溫度的穩定性，同時可以滿足緊急冷卻需求。
