本技術涉及一種凈化罐，具體是一種多腔室一體成型凈化罐。

背景技術：

1、目前，采用滾塑工藝制造而成的凈化罐通常為單層罐體結構，故只能進行單次沉淀凈化，這樣的凈化效果較差，如果需要較好的凈化效果，只能通過串聯多個凈化罐來實現，使用相當麻煩；同時，污水的凈化過程中需要涉及過濾、沉淀、消毒等各種處理程序，而對應這些處理程序的會應用到在污水中添加對應的化合物；顯然，在單層罐體結構的凈化罐內都是無法單獨實現上述多個凈化程序的，還是需要通過多個凈化罐的組合來分別承擔各個凈化過程，從而極大影響了凈化效率。

技術實現思路

1、本實用新型所要解決的技術問題在于克服現有技術的缺陷而提供一種使用簡單、凈化效率高、凈化效果好的多腔室一體成型凈化罐。

2、本實用新型的技術問題通過以下技術方案實現：

3、一種多腔室一體成型凈化罐，包括內罐和外罐，

4、所述的內罐內設有內腔，該內腔頂部形成罐口和可拆式蓋合罐口的罐蓋；

5、所述的內罐與外罐之間設有多個凸筋，該多個凸筋圍繞內罐作圓周分布，每個凸筋均分別一體相連在內、外罐上，并使每相鄰兩個凸筋之間形成凈化腔；

6、所述的多個凸筋的高度沿著同一圓周方向依次降低，并使多個凈化腔相應沿著同一圓周方向按照從起始凈化腔至終止凈化腔的順序形成依次溢流；

7、所述的起始凈化腔經進液管向外接通，終止凈化腔與內腔之間設有互相連通的連接管，內腔經出液管向外接通。

8、所述的外罐的外表面上設有凹槽，并由該凹槽而在外罐的內表面形成凸筋，該凸筋一體相連在內罐上。

9、所述的外罐的外表面中部設有多條加強環槽，外罐的外表面底部設有多個圓周均布的加強槽，外罐的底面設有十字交叉槽。

10、所述的凸筋和加強槽的橫截面均呈三角形。

11、所述的內罐的頂部與外罐的頂部之間設有一體相連的罐頂。

12、所述的罐蓋上設有觀察口和可拆式蓋合觀察口的觀察蓋。

13、所述的罐頂上設有兩個安裝平臺和多個吊環，所述的罐頂和每個安裝平臺的頂面均設有檢修口，每個檢修口均對應每個凈化腔，每個檢修口內均設有可拆式蓋合的檢修蓋。

14、所述的進液管是一根彎管，該進液管的內端伸入起始凈化腔內，進液管的外端從外罐的其中一個安裝平臺的側面穿出外露。

15、所述的連接管是一根彎管，該連接管的內端連通在內腔的頂部，連接管的外端伸入終止凈化腔內。

16、所述的出液管是一根彎管，該出液管的內端延伸至內腔的底部，出液管的外端穿過內罐從外罐的另一個安裝平臺的側面穿出外露。

17、與現有技術相比，本實用新型主要是將凈化罐采用內罐和外罐的獨特雙層設計結構，還在內罐與外罐之間設有多個凸筋，該多個凸筋圍繞內罐作圓周分布，每個凸筋均分別一體相連在內、外罐上，并使每相鄰兩個凸筋之間形成凈化腔，再將多個凸筋的高度沿著同一圓周方向依次降低，從而使得多個凈化腔相應沿著同一圓周方向按照從起始凈化腔至終止凈化腔的順序形成依次溢流，最后將起始凈化腔經進液管向外接通，終止凈化腔經連接管與內腔連通，內腔經出液管向外接通；這樣，工作時通過進液管先將污水輸入起始凈化腔，并通過形成溢流的多個凈化腔進行多次沉淀處理后，由終止凈化腔進入內罐的內腔，最后從內腔經出液管外接輸出后的水質就能保證足夠的潔凈度，從而極大提高了污水的凈化效果，而且多個凈化腔還能根據污水凈化過程中的各種處理程序分別進行設計，實現一罐多用的效果，使用簡單方便，凈化效率也更高。

技術特征：

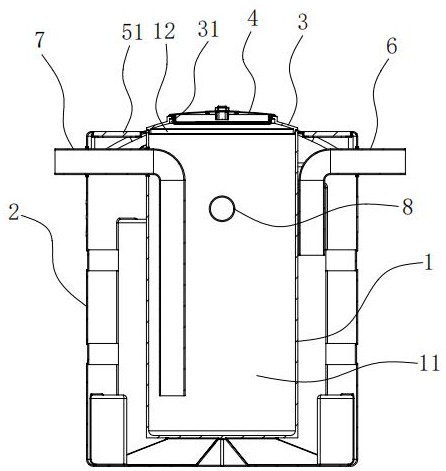

1.一種多腔室一體成型凈化罐，其特征在于，包括內罐（1）和外罐（2），

2.根據權利要求1所述的一種多腔室一體成型凈化罐，其特征在于所述的外罐（2）的外表面上設有凹槽（21），并由該凹槽而在外罐（2）的內表面形成凸筋（211），該凸筋一體相連在內罐（1）上。

3.根據權利要求2所述的一種多腔室一體成型凈化罐，其特征在于所述的外罐（2）的外表面中部設有多條加強環槽（22），外罐（2）的外表面底部設有多個圓周均布的加強槽（23），外罐（2）的底面設有十字交叉槽（24）。

4.根據權利要求3所述的一種多腔室一體成型凈化罐，其特征在于所述的凸筋（211）和加強槽（23）的橫截面均呈三角形。

5.根據權利要求1所述的一種多腔室一體成型凈化罐，其特征在于所述的內罐（1）的頂部與外罐（2）的頂部之間設有一體相連的罐頂（5）。

6.根據權利要求1所述的一種多腔室一體成型凈化罐，其特征在于所述的罐蓋（3）上設有觀察口（31）和可拆式蓋合觀察口的觀察蓋（4）。

7.根據權利要求5所述的一種多腔室一體成型凈化罐，其特征在于所述的罐頂（5）上設有兩個安裝平臺（51）和多個吊環（53），所述的罐頂（5）和每個安裝平臺（51）的頂面均設有檢修口（54），每個檢修口均對應每個凈化腔（212），每個檢修口（54）內均設有可拆式蓋合的檢修蓋（52）。

8.根據權利要求7所述的一種多腔室一體成型凈化罐，其特征在于所述的進液管（6）是一根彎管，該進液管的內端伸入起始凈化腔內，進液管（6）的外端從外罐（2）的其中一個安裝平臺（51）的側面穿出外露。

9.根據權利要求1所述的一種多腔室一體成型凈化罐，其特征在于所述的連接管（8）是一根彎管，該連接管的內端連通在內腔（11）的頂部，連接管的外端伸入終止凈化腔內。

10.根據權利要求7所述的一種多腔室一體成型凈化罐，其特征在于所述的出液管（7）是一根彎管，該出液管（7）的內端延伸至內腔（11）的底部，出液管（7）的外端穿過內罐（1）從外罐（2）的另一個安裝平臺（51）的側面穿出外露。

技術總結
本技術公開了一種多腔室一體成型凈化罐，包括內罐和外罐，主要是在內、外罐之間設有多個圓周分布的凸筋，每個凸筋均分別一體相連在內、外罐上而形成多個凈化腔，再將多個凸筋的高度沿著同一圓周方向依次降低，從而使多個凈化腔按照從起始凈化腔至終止凈化腔的順序形成依次溢流，最后將起始凈化腔經進液管向外接通，終止凈化腔經連接管與內腔連通，內腔經出液管向外接通；這樣，工作時通過進液管先將污水輸入起始凈化腔，并通過形成溢流的多個凈化腔進行多次沉淀處理后，由終止凈化腔進入內罐的內腔，最后經出液管外接輸出后的水質就能保證足夠的潔凈度，從而極大提高了污水的凈化效果，也能實現一罐多用的效果，使用簡單方便，凈化效率高。

技術研發人員：羅宏宇,羅夢莎,高小航
受保護的技術使用者：寧波躍洋滾塑模具有限公司
技術研發日：20240712
技術公布日：2025/4/28
