本技術涉及干燥機，具體為一種噴霧干燥機出料機構。

背景技術：

1、噴霧干燥機是一種可以同時完成干燥和造粒的裝置。按工藝要求可以調節料液泵的壓力、流量、噴孔的大小，得到所需的按一定大小比例的球形顆粒。并且噴霧干燥機還是連續式常壓干燥器的一種，用特殊設備將液料噴成霧狀，使其與熱空氣接觸而被干燥。

2、原有的干燥機在干燥結束后物料會從出料口排出，然而由于干燥后的物料容易在出料口堆積并造成堵塞，嚴重影響到干燥機的出料效率，因此干燥機存在有生產效率低的缺陷。

技術實現思路

1、本實用新型的目的在于提供一種噴霧干燥機出料機構，以解決現有技術存在的干燥機的出料效率低的問題。

2、為實現上述目的，本實用新型提供如下技術方案：

3、一種噴霧干燥機出料機構，包括底架，底架底部設有固定板，底架上部設有斜架，斜架一側設有工作架，工作架上設有驅動組件，驅動組件連接有調節組件，調節組件連接有分離組件，分離組件設置在斜架上部。

4、如上所述的一種噴霧干燥機出料機構，所述驅動組件包括驅動電動機，驅動電動機設置在工作架內部，驅動電動機連接有驅動主輪，驅動主輪設置在輔助軸承座上，輔助軸承座設置在工作架上，驅動主輪通過連接桿與調節組件連接。

5、如上所述的一種噴霧干燥機出料機構，所述調節組件包括調節轉盤，調節轉盤通過連接桿與驅動主輪連接，調節轉盤上設有固定桿，固定桿上設有調節件，調節件一端與固定桿連接，調節件的另一端設有連接座，連接座設置在分離組件上。

6、如上所述的一種噴霧干燥機出料機構，所述調節件包括調節螺桿，調節螺桿兩端均設有螺套，螺套頂端設有套環。

7、如上所述的一種噴霧干燥機出料機構，所述分離組件包括分離底盤，分離底盤底部設有移動輪，移動輪設置在斜架上部，分離底盤上部設有分離上盤，分離上盤與分離底盤通過支板連接，分離底盤一端與連接座連接。

8、如上所述的一種噴霧干燥機出料機構，所述分離底盤和分離上盤的一端均設有出料口。

9、如上所述的一種噴霧干燥機出料機構，所述分離上盤的底板為篩板。

10、本實用新型的優點在于：本實用新型采用全新的組件和全新的連接關系，摒棄了傳統的出料機構，采用分離組件和調節組件相互配合，可以實現分離和移動分離的方式，可以將干燥后的物料充分分離，防止物料堵塞，影響干燥機的正常使用。

技術特征：

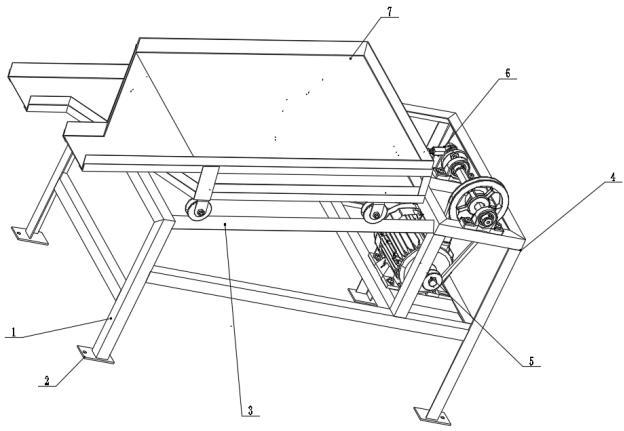

1.一種噴霧干燥機出料機構，其特征在于：包括底架(1)，底架(1)底部設有固定板(2)，底架(1)上部設有斜架(3)，斜架(3)一側設有工作架(4)，工作架(4)上設有驅動組件(5)，驅動組件(5)連接有調節組件(6)，調節組件(6)連接有分離組件(7)，分離組件(7)設置在斜架(3)上部。

2.根據權利要求1所述的一種噴霧干燥機出料機構，其特征在于：所述驅動組件(5)包括驅動電動機(51)，驅動電動機(51)設置在工作架(4)內部，驅動電動機(51)連接有驅動主輪(52)，驅動主輪(52)設置在輔助軸承座(53)上，輔助軸承座(53)設置在工作架(4)上，驅動主輪(52)通過連接桿(54)與調節組件(6)連接。

3.根據權利要求1所述的一種噴霧干燥機出料機構，其特征在于：所述調節組件(6)包括調節轉盤(61)，調節轉盤(61)通過連接桿(54)與驅動主輪(52)連接，調節轉盤(61)上設有固定桿(62)，固定桿(62)上設有調節件(63)，調節件(63)一端與固定桿(62)連接，調節件(63)的另一端設有連接座(64)，連接座(64)設置在分離組件(7)上。

4.根據權利要求3所述的一種噴霧干燥機出料機構，其特征在于：所述調節件(63)包括調節螺桿(631)，調節螺桿(631)兩端均設有螺套(632)，螺套(632)頂端設有套環(633)。

5.根據權利要求1所述的一種噴霧干燥機出料機構，其特征在于：所述分離組件(7)包括分離底盤(71)，分離底盤(71)底部設有移動輪(72)，移動輪(72)設置在斜架(3)上部，分離底盤(71)上部設有分離上盤(73)，分離上盤(73)與分離底盤(71)通過支板(74)連接，分離底盤(71)一端與連接座(64)連接。

6.根據權利要求5所述的一種噴霧干燥機出料機構，其特征在于：所述分離底盤(71)和分離上盤(73)的一端均設有出料口。

7.根據權利要求5所述的一種噴霧干燥機出料機構，其特征在于：所述分離上盤(73)的底板為篩板。

技術總結
本技術公開了一種噴霧干燥機出料機構，涉及干燥機技術領域，包括底架，底架底部設有固定板，底架上部設有斜架，斜架一側設有工作架，工作架上設有驅動組件，驅動組件連接有調節組件，調節組件連接有分離組件，分離組件設置在斜架上部。本技術采用全新的組件和全新的連接關系，摒棄了傳統的出料機構，采用分離組件和調節組件相互配合，可以實現分離和移動分離的方式，可以將干燥后的物料充分分離，防止物料堵塞，影響干燥機的正常使用。

技術研發人員：宮汝彬,呂濤,薛冬,緱寧寧
受保護的技術使用者：東營科凱石油技術開發有限責任公司
技術研發日：20240715
技術公布日：2025/4/28
