本技術涉及生物質能發電，具體為一種汽輪機檢修彎管裝置。

背景技術：

1、生物質能發電是一種利用生物質資源(如木材、農作物殘余、城市垃圾等)通過燃燒、發酵或氣化等方式產生能源，用于發電的技術。這種技術可以將生物質轉化為固體、液體或氣體燃料，然后通過熱力發電技術(如煤氣發動機、斯特林發動機、燃氣輪機和汽輪機等)來發電。熱力發電技術中其主要部件為汽輪機，汽輪機的推動需要蒸汽，蒸汽使用管道進行輸送，管道在現場鋪設時，遇到轉角處，需要對管道進行折彎，因此需要用到彎管裝置。

2、在現有的彎管裝置中，一般都只能進行固定直徑的管道彎折，而且彎折角度無法精確，導致管道安裝過程中經常需要二次彎折或者管道偏移等情況。

技術實現思路

1、本實用新型的目的在于提供一種汽輪機檢修彎管裝置，將管道放置在上限位輥和下限位輥之間，然后拉動手柄，完成對中間管道的折彎，還可以改變上下限位輥之間的距離，從而對不同直徑的管道進行折彎，提高裝置的適用范圍和實用性，在折彎過程中，還可通過下板上的指示標與側板上的刻度尺進行不同角度地準確折彎，提高折彎的精度。

2、為實現上述目的，提供一種汽輪機檢修彎管裝置，包括：底座，所述底座的頂部固定連接有側板，所述側板的數量設置有兩個，并且左右對稱分布，兩個所述側板的內部設置有折彎組件，所述折彎組件包括上板、電動桿、下板、手柄、上限位輥、上連接軸、下限位輥、下連接軸和指示標，所述上板的底部固定連接有電動桿，所述電動桿的底部固定連接有下板，所述上板的頂部固定連接有手柄，所述上板和下板的數量均設置有兩個，并且左右對稱設置在兩個側板之間，兩個所述上板之間設置有上限位輥，所述上限位輥的左右側壁上固定連接有上連接軸，所述上連接軸的數量設置有兩個，兩個所述下板之間設置有下限位輥，所述下限位輥的左右側壁上固定連接有下連接軸，所述下連接軸的數量設置有兩個，左側所述下板的左側壁上固定連接有指示標。

3、根據所述的一種汽輪機檢修彎管裝置，左側所述側板上固定連接有玻璃板，所述玻璃板位于左側側板的內部，左側所述側板的左側壁上固定連接有刻度尺。可通過下板上的指示標與側板上的刻度尺進行不同角度地準確折彎，提高折彎的精度。

4、根據所述的一種汽輪機檢修彎管裝置，所述底座的底部固定連接有支柱，所述支柱的數量設置有多個，并且均勻分布在底座的底部四角位置。用于支撐并穩定裝置。

5、根據所述的一種汽輪機檢修彎管裝置，所述電動桿的數量設置有多個，并且對稱分布在上板和下板之間。當啟動電動桿，可改變上板與下板之間的距離，從而可對不同直徑的彎管進行加工，提高裝置的適用范圍和實用性。

6、根據所述的一種汽輪機檢修彎管裝置，所述上限位輥和下限位輥的圓柱面均呈弧形。在折彎過程中，可避免管道出現部分扁平形變，提高折彎質量。

7、根據所述的一種汽輪機檢修彎管裝置，所述上連接軸貫穿上板，所述上連接軸與上板和側板均轉動連接。在進行折彎時，可使上限位輥和下限位輥自動旋轉，從而更方便折彎。

8、根據所述的一種汽輪機檢修彎管裝置，所述下連接軸與下板轉動連接。

9、與現有技術相比，本實用新型的有益效果是：

10、1、通過設置上板、電動桿、下板、手柄、上限位輥、上連接軸、下限位輥和下連接軸，將管道放置在上限位輥和下限位輥之間，然后拉動手柄，完成對中間管道的折彎，還可以改變上下限位輥之間的距離，從而對不同直徑的管道進行折彎，提高裝置的適用范圍和實用性；

11、2、通過設置側板、指示標、折彎組件、玻璃板和刻度尺，在折彎過程中，還可通過下板上的指示標與側板上的刻度尺進行不同角度地準確折彎，提高折彎的精度。

12、本實用新型的附加方面和優點將在下面的描述中部分給出，部分將從下面的描述中變得明顯，或通過本實用新型的實踐了解到。

技術特征：

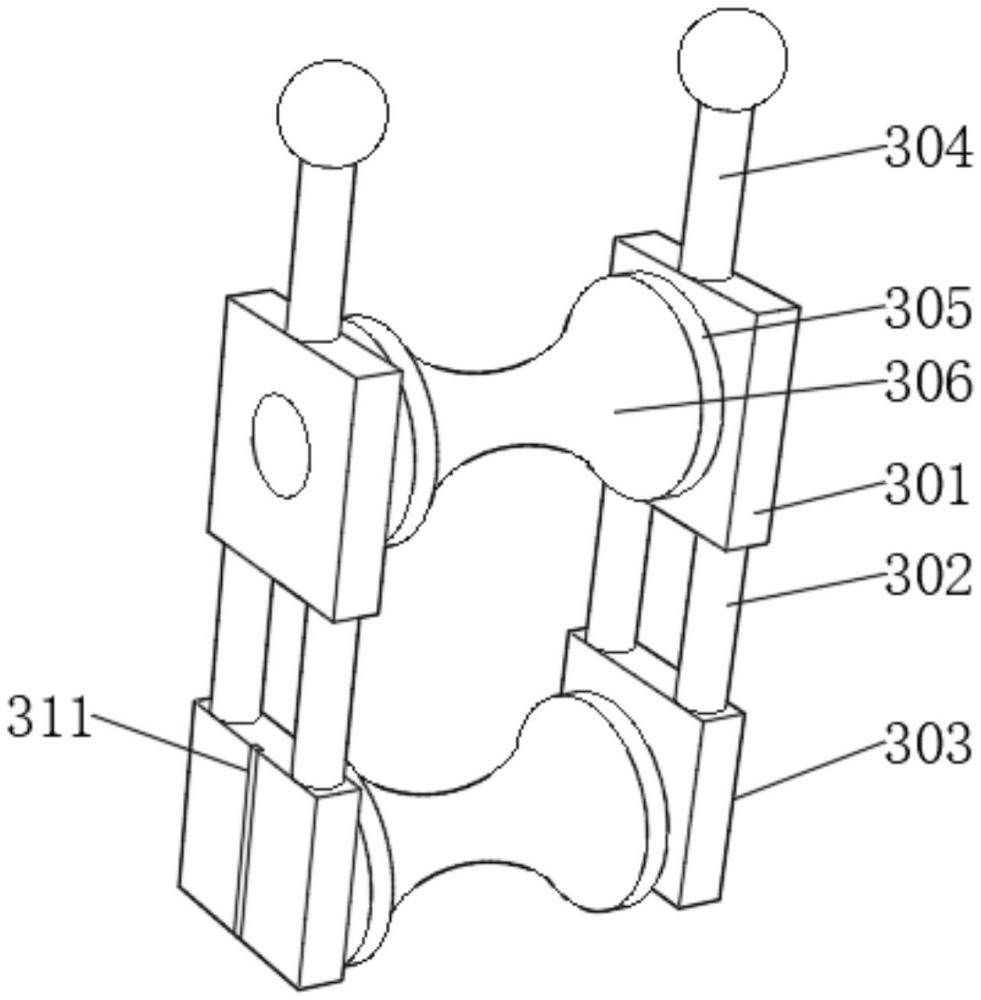

1.一種汽輪機檢修彎管裝置，包括：底座(1)，其特征在于，所述底座(1)的頂部固定連接有側板(2)，所述側板(2)的數量設置有兩個，并且左右對稱分布，兩個所述側板(2)的內部設置有折彎組件(3)，所述折彎組件(3)包括上板(301)、電動桿(302)、下板(303)、手柄(304)、上限位輥(305)、上連接軸(307)、下限位輥(308)、下連接軸(310)和指示標(311)，所述上板(301)的底部固定連接有電動桿(302)，所述電動桿(302)的底部固定連接有下板(303)，所述上板(301)的頂部固定連接有手柄(304)，所述上板(301)和下板(303)的數量均設置有兩個，并且左右對稱設置在兩個側板(2)之間，兩個所述上板(301)之間設置有上限位輥(305)，所述上限位輥(305)的左右側壁上固定連接有上連接軸(307)，所述上連接軸(307)的數量設置有兩個，兩個所述下板(303)之間設置有下限位輥(308)，所述下限位輥(308)的左右側壁上固定連接有下連接軸(310)，所述下連接軸(310)的數量設置有兩個，左側所述下板(303)的左側壁上固定連接有指示標(311)。

2.如權利要求1所述的一種汽輪機檢修彎管裝置，其特征在于：左側所述側板(2)上固定連接有玻璃板(4)，所述玻璃板(4)位于左側側板(2)的內部，左側所述側板(2)的左側壁上固定連接有刻度尺(5)。

3.如權利要求1所述的一種汽輪機檢修彎管裝置，其特征在于：所述底座(1)的底部固定連接有支柱(6)，所述支柱(6)的數量設置有多個，并且均勻分布在底座(1)的底部四角位置。

4.如權利要求1所述的一種汽輪機檢修彎管裝置，其特征在于：所述電動桿(302)的數量設置有多個，并且對稱分布在上板(301)和下板(303)之間。

5.如權利要求1所述的一種汽輪機檢修彎管裝置，其特征在于：所述上限位輥(305)和下限位輥(308)的圓柱面均呈弧形。

6.如權利要求1所述的一種汽輪機檢修彎管裝置，其特征在于：所述上連接軸(307)貫穿上板(301)，所述上連接軸(307)與上板(301)和側板(2)均轉動連接。

7.如權利要求1所述的一種汽輪機檢修彎管裝置，其特征在于：所述下連接軸(310)與下板(303)轉動連接。

技術總結
本技術公開了一種汽輪機檢修彎管裝置，包括：底座，所述底座的頂部固定連接有側板，所述側板的數量設置有兩個，并且左右對稱分布，兩個所述側板的內部設置有折彎組件，所述折彎組件包括上板、電動桿、下板、手柄、上限位輥、上連接軸、下限位輥、下連接軸和指示標，所述上板的底部固定連接有電動桿，所述電動桿的底部固定連接有下板。通過設置上板、電動桿、下板、手柄、上限位輥、上連接軸、下限位輥和下連接軸，將管道放置在上限位輥和下限位輥之間，然后拉動手柄，完成對中間管道的折彎，還可以改變上下限位輥之間的距離，從而對不同直徑的管道進行折彎，提高裝置的適用范圍和實用性。

技術研發人員：石林,許茂林,王龍,劉大勇
受保護的技術使用者：山東透平新能源科技有限公司
技術研發日：20240725
技術公布日：2025/4/28
