本發明涉及凈水裝置的，尤其涉及一種濾芯組件的安裝結構、安裝方法及凈水設備。

背景技術：

1、濾芯組件是凈水過程中的重要部件，在使用時，濾芯組件會不斷攔截水中的各種雜質，以實現對水的過濾凈化，長期使用會導致濾芯組件的過濾性能下降，因此需要定期更換濾芯組件。在更換時，用戶需要將舊的濾芯組件從凈水設備中拆卸下來，然后再將新的濾芯組件或清洗后的濾芯組件安裝在凈水設備內。在現有技術中，濾芯組件通過鎖定機構安裝于凈水設備中，但用戶通過鎖定機構安裝濾芯組件時，無法有效地辨別濾芯組件是否安裝到位，容易導致濾芯組件在凈水設備中的接合處漏水。

2、本發明即是針對現有技術的不足而研究提出。

技術實現思路

1、本發明針對上述提到的用戶通過鎖定機構安裝濾芯組件時，無法有效地辨別濾芯組件是否安裝到位，容易導致濾芯組件在凈水設備中的接合處漏水的問題，提出一種濾芯組件的安裝結構、安裝方法及凈水設備。

2、本發明解決其技術問題采用的技術方案是：

3、一種濾芯組件的安裝結構，所述安裝結構設于濾芯組件的端部，用于將所述濾芯組件可拆卸地安裝在凈水設備中，所述安裝結構包括安裝座、蓋合于所述安裝座的頂蓋、設于所述安裝座和所述頂蓋之間的鎖緊機構，所述鎖緊機構連接有定位件，所述定位件延伸至所述頂蓋中，通過所述鎖緊機構驅使所述定位件相對于所述頂蓋伸縮移動，且所述鎖緊機構具有分別對應于所述定位件伸出和縮進所述頂蓋的解鎖狀態和鎖定狀態。

4、如上所述的一種濾芯組件的安裝結構，所述鎖緊機構包括可滑動地設于所述安裝座內的第一鎖塊和第二鎖塊、設于所述第一鎖塊和第二鎖塊之間的驅動組件，所述安裝座內設有與所述第一鎖塊相對應的第一滑軌、與所述第二鎖塊相對應的第二滑軌，通過所述驅動組件驅使所述第一鎖塊沿所述第一滑軌相對于所述安裝座伸縮移動、及所述第二鎖塊沿所述第二滑軌相對于所述安裝座伸縮移動，以切換所述鎖定狀態和所述解鎖狀態。

5、如上所述的一種濾芯組件的安裝結構，所述定位件與所述驅動組件連接，通過所述驅動組件驅使所述定位件沿所述通孔相對于所述頂蓋伸縮移動。

6、如上所述的一種濾芯組件的安裝結構，所述驅動組件包括操作件、與所述操作件連接的聯動組件，所述定位件與所述聯動組件連接，所述聯動組件設于所述第一鎖塊和第二鎖塊之間，所述操作件轉動連接于所述安裝座，通過所述操作件相對于所述安裝座轉動以驅使所述聯動組件產生聯動，并通過所述聯動組件驅使所述第一鎖塊和第二鎖塊相對于所述安裝座伸縮移動。

7、如上所述的一種濾芯組件的安裝結構，所述操作件一端設有驅動部，所述聯動組件一側設有傳動桿，所述傳動桿延伸至與所述驅動部相對，通過所述操作件相對于所述安裝座轉動，并帶動所述驅動部靠近所述傳動桿轉動，以驅使所述傳動桿在所述安裝座內上移，使所述聯動組件產生聯動，從而使所述鎖緊機構從所述鎖定狀態轉換至所述解鎖狀態。

8、如上所述的一種濾芯組件的安裝結構，所述操作件包括提手、與所述提手連接的轉軸，所述操作件通過所述轉軸與所述安裝座轉動連接，所述轉軸一端設有所述驅動部，所述提手通過所述轉軸相對于所述安裝座轉動，以帶動所述驅動部靠近所述傳動桿轉動，并通過所述驅動部驅使所述傳動桿在所述安裝座內上移；所述提手具有分別對應于所述鎖定狀態和解鎖狀態的收合位置和拆卸位置。

9、如上所述的一種濾芯組件的安裝結構，所述聯動組件包括第一聯動件和第二聯動件，所述第一聯動件與所述第一鎖塊和所述安裝座鉸接，所述第二聯動件與所述第二鎖塊和所述安裝座鉸接；所述定位件一端設有連接桿，所述連接桿可滑動地設于所述安裝座內，所述第一聯動件和第二聯動件分別與所述連接桿鉸接，通過所述聯動組件產生聯動以驅使所述連接桿在所述安裝座內移動，從而帶動所述定位件相對于所述頂蓋伸縮移動；所述傳動桿設于所述第一聯動件或第二聯動件一側。

10、如上所述的一種濾芯組件的安裝結構，所述鎖緊機構還包括第一復位件和第二復位件，所述第一復位件設于所述第一鎖塊和所述安裝座之間，用于頂推所述第一鎖塊朝所述安裝座外側伸出；所述第二復位件設于所述第二鎖塊和所述安裝座之間，用于頂推所述第二鎖塊朝所述安裝座外側伸出。

11、另一方面，本發明還提供了一種濾芯組件的安裝方法，包括：

12、提供濾芯組件和如上所述的濾芯組件的安裝結構；

13、將濾芯組件安裝在所述安裝座的下部，并使所述鎖緊機構轉換至所述解鎖狀態；

14、將所述濾芯組件放置在所述凈水設備中，并使所述鎖緊機構轉換至所述鎖定狀態；

15、判斷所述定位件是否凸出于所述頂蓋；

16、若否，則所述鎖緊機構處于所述鎖定狀態，完成所述濾芯組件的安裝；

17、若是，則調整所述鎖緊機構在所述凈水設備內的位置直至所述定位件凸出于所述頂蓋，以使所述鎖緊機構處于所述鎖定狀態。

18、另一方面，本發明還提供了一種凈水設備，包括濾芯組件，以及如上所述的濾芯組件的安裝結構。

19、與現有技術相比，本發明的有益效果是：

20、1、通過將定位件與鎖緊機構連接，由鎖緊機構驅使定位件相對于頂蓋進行伸縮運動，使濾芯組件在凈水設備中的安裝情況可視化，便于用戶精確安裝濾芯組件，提升濾芯組件的連接穩定性，防止濾芯組件在凈水設備中的接合處不穩定而導致漏水；

21、2、定位件直接通過鎖緊機構驅動，無需設置單獨的驅動裝置，有利于簡化濾芯組件的安裝結構的具體設計，減小安裝結構的體積。

22、下面將結合附圖和具體實施方式對本發明做進一步說明。

技術特征：

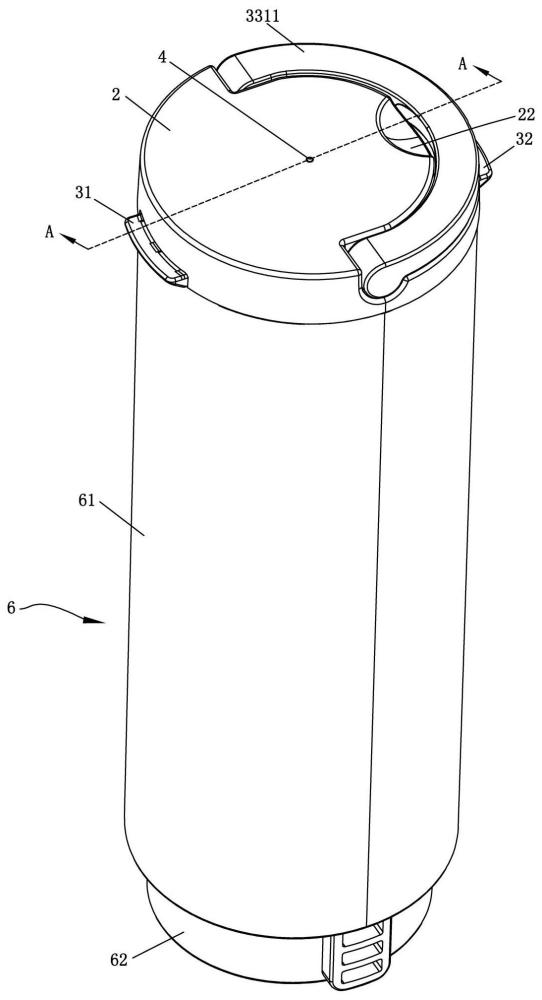

1.一種濾芯組件的安裝結構，所述安裝結構設于濾芯組件（6）的端部，用于將所述濾芯組件（6）可拆卸地安裝在凈水設備中，其特征在于，所述安裝結構包括安裝座（1）、蓋合于所述安裝座（1）的頂蓋（2）、設于所述安裝座（1）和所述頂蓋（2）之間的鎖緊機構（3），所述鎖緊機構（3）連接有定位件（4），所述定位件（4）延伸至所述頂蓋（2）中，通過所述鎖緊機構（3）驅使所述定位件（4）相對于所述頂蓋（2）伸縮移動，且所述鎖緊機構（3）具有分別對應于所述定位件（4）伸出和縮進所述頂蓋（2）的解鎖狀態和鎖定狀態。

2.如權利要求1所述的一種濾芯組件的安裝結構，其特征在于，所述鎖緊機構（3）包括可滑動地設于所述安裝座（1）內的第一鎖塊（31）和第二鎖塊（32）、設于所述第一鎖塊（31）和第二鎖塊（32）之間的驅動組件（33），所述安裝座（1）內設有與所述第一鎖塊（31）相對應的第一滑軌（11）、與所述第二鎖塊（32）相對應的第二滑軌（12），通過所述驅動組件（33）驅使所述第一鎖塊（31）沿所述第一滑軌（11）相對于所述安裝座（1）伸縮移動、及所述第二鎖塊（32）沿所述第二滑軌（12）相對于所述安裝座（1）伸縮移動，以切換所述鎖定狀態和所述解鎖狀態。

3.如權利要求2所述的一種濾芯組件的安裝結構，其特征在于，所述定位件（4）與所述驅動組件（33）連接，通過所述驅動組件（33）驅使所述定位件（4）沿所述通孔相對于所述頂蓋（2）伸縮移動。

4.如權利要求2所述的一種濾芯組件的安裝結構，其特征在于，所述驅動組件（33）包括操作件（331）、與所述操作件（331）連接的聯動組件（333），所述定位件（4）與所述聯動組件（333）連接，所述聯動組件（333）設于所述第一鎖塊（31）和第二鎖塊（32）之間，所述操作件（331）轉動連接于所述安裝座（1），通過所述操作件（331）相對于所述安裝座（1）轉動以驅使所述聯動組件（333）產生聯動，并通過所述聯動組件（333）驅使所述第一鎖塊（31）和第二鎖塊（32）相對于所述安裝座（1）伸縮移動。

5.如權利要求4所述的一種濾芯組件的安裝結構，其特征在于，所述操作件（331）一端設有驅動部（3313），所述聯動組件（333）一側設有傳動桿（332），所述傳動桿（332）延伸至與所述驅動部（3313）相對，通過所述操作件（331）相對于所述安裝座（1）轉動，并帶動所述驅動部（3313）靠近所述傳動桿（332）轉動，以驅使所述傳動桿（332）在所述安裝座（1）內上移，使所述聯動組件（333）產生聯動，從而使所述鎖緊機構從所述鎖定狀態轉換至所述解鎖狀態。

6.如權利要求5所述的一種濾芯組件的安裝結構，其特征在于，所述操作件（331）包括提手（3311）、與所述提手（3311）連接的轉軸（3312），所述操作件（331）通過所述轉軸（3312）與所述安裝座（1）轉動連接，所述轉軸（3312）一端設有所述驅動部（3313），所述提手（3311）通過所述轉軸（3312）相對于所述安裝座（1）轉動，以帶動所述驅動部（3313）靠近所述傳動桿（32）轉動，并通過所述驅動部（3313）驅使所述傳動桿（332）在所述安裝座（1）內上移；

7.如權利要求5所述的一種濾芯組件的安裝結構，其特征在于，所述聯動組件（333）包括第一聯動件（3331）和第二聯動件（3332），所述第一聯動件（3331）與所述第一鎖塊（31）和所述安裝座（1）鉸接，所述第二聯動件（3332）與所述第二鎖塊（32）和所述安裝座（1）鉸接；

8.如權利要求2所述的一種濾芯組件的安裝結構，其特征在于，所述鎖緊機構（3）還包括第一復位件（34）和第二復位件（35），所述第一復位件（34）設于所述第一鎖塊（31）和所述安裝座（1）之間，用于頂推所述第一鎖塊（31）朝所述安裝座（1）外側伸出；所述第二復位件（35）設于所述第二鎖塊（32）和所述安裝座（1）之間，用于頂推所述第二鎖塊（32）朝所述安裝座（1）外側伸出。

9.一種濾芯組件（6）的安裝方法，其特征在于，包括：

10.一種凈水設備，其特征在于，包括：

技術總結
本發明涉及凈水裝置的技術領域，涉及一種濾芯組件的安裝結構、安裝方法及凈水設備,所述安裝結構設于濾芯組件的端部，用于將濾芯組件可拆卸地安裝在凈水設備中，所述安裝結構包括安裝座、蓋合于安裝座的頂蓋、設于安裝座和頂蓋之間的鎖緊機構，鎖緊機構連接有定位件，定位件延伸至頂蓋中，通過鎖緊機構驅使定位件相對于頂蓋伸縮移動，且鎖緊機構具有分別對應于定位件伸出和縮進頂蓋的解鎖狀態和鎖定狀態。通過將定位件與鎖緊機構連接，由鎖緊機構驅使定位件相對于頂蓋進行伸縮運動，使濾芯組件在凈水設備中的安裝情況可視化，便于用戶精確安裝濾芯組件，提升濾芯組件的連接穩定性，防止濾芯組件在凈水設備中的接合處不穩定而導致漏水。

技術研發人員：李衛軍,藍毓明,馮永剛
受保護的技術使用者：廣東傲美智能科技有限公司
技術研發日：
技術公布日：2025/4/28
