本技術涉及化工設備，具體是一種固定床反應器的催化劑裝填器。

背景技術：

1、隨著催化技術的不斷發展進步，催化劑的裝填技術與設備逐步成為固定床催化領域的關鍵內容。催化劑裝填質量的優劣，對固定床反應器的催化反應效率有直接影響。固定床反應器的催化劑裝填技術關鍵在于裝填過程中達成催化劑的均勻裝填，提升裝填密度與效率。如果催化劑裝填不均勻，容易導致固定床反應器內物料和溫度分布失衡、物料與催化劑接觸時間不一致、反應器壓力降不均等問題發生，會影響產品質量與催化劑使用壽命。

2、目前固定床催化劑的裝填已開始進行從人工向機械的轉變，有相關固定床反應器的催化劑裝填技術的研發報道?，F有技術的催化劑裝填的裝置與技術仍存在一定問題有待提高，如專利號為cn220940617u的一種固定床反應器的催化劑裝填器中，通過啟動驅動電機，驅動電機帶動轉動軸進行轉動，轉動軸轉動時通過設置的鏈輪和鏈條帶動攪拌軸進行轉動，攪拌軸轉動時帶動螺旋葉片進行轉動，使反應物與物料充分接觸。但在本裝置中，還存在著固體反應物可能會產生結塊，使得反應速率降低，同時需要對裝置進行清理時操作復雜，提高了使用成本。

3、因此，研究開發一種裝填均勻、裝填效率高、可以通過簡單的操作完成對裝填器清理的固定床反應器的催化劑裝填器，對提高固定床反應器的催化領域的技術發展并進一步拓寬其應用領域是迫切需要的。

技術實現思路

1、本實用新型的目的在于：為了解決固體反應物可能會產生結塊，使得反應速率降低，同時需要對裝置進行清理時操作復雜，提高了使用成本的問題，提供一種裝填均勻、裝填效率高、可以通過簡單的操作完成對裝填器清理的固定床反應器的催化劑裝填器。

2、為實現上述目的，本實用新型提供如下技術方案：一種固定床反應器的催化劑裝填器，包括箱體，所述箱體頂部的一側通過支撐架安裝有電機，可以提供動力源，所述電機的輸出端固定連接有貫穿至箱體內部的第一轉動軸，可以進行轉動，所述第一轉動軸的外側固定連接有第一錐齒輪，可以通過嚙合進行傳動，所述箱體的頂部固定連接有過渡盒，可以起支撐的作用，所述過渡盒的一側轉動連接有貫穿至過渡盒內部的第二轉動軸，可以進行轉動，所述第二轉動軸的外側固定連接有與第一錐齒輪相嚙合的第二錐齒輪，可以通過嚙合進行傳動，所述第二轉動軸的一端固定連接有碾壓輥，可以對反應物進行碾壓粉碎，所述過渡盒的前表面轉動連接有貫穿至過渡盒內部的絲桿，可以進行轉動，所述絲桿的一端固定連接有把手，可以通過把手對絲桿進行轉動，所述絲桿的外側轉動連接有連接架，可以起連接的作用，所述連接架的另一端與碾壓輥轉動連接。

3、作為本實用新型再進一步的方案：所述箱體的內部開設有反應槽，可以提供用于物料與反應物反應的場所，所述反應槽的頂端通過支撐架轉動連接有第三轉動軸，可以進行轉動，所述箱體底部通過支撐桿安裝有電動推桿，可以進行伸長或縮短，所述電動推桿的頂部轉動連接有移動軸，可以進行移動，所述移動軸的外側固定連接有連接桿，可以起連接的作用，所述連接桿的另一端轉動連接有圓環，可以進行移動，所述移動軸外側位于連接桿的下方固定連接有刮板，可以對反應槽底部進行清理，所述移動軸頂端的一側固定連接有固定桿，可以起固定的作用，所述反應槽底部的一側滑動連接有移動塊，可以進行移動，所述移動塊的一側固定連接有清理板，可以對反應槽的內壁進行清理，所述移動塊的頂部固定連接有弧形桿，可以起連接的作用。

4、作為本實用新型再進一步的方案：所述過渡盒的頂部設置有進料口，可以通過進料口將物料和反應物放入到反應槽內部。

5、作為本實用新型再進一步的方案：所述第一轉動軸和第三轉動軸的外側皆設置有鏈輪，兩個所述鏈輪之間通過鏈條進行傳動，使得第一轉動軸轉動時可以通過鏈輪和鏈條帶動第三轉動軸進行轉動。

6、作為本實用新型再進一步的方案：所述反應槽的內壁開設有與清理板相配合的固定槽，在不需要清理的時候，可以通過固定槽對清理板進行限位固定。

7、作為本實用新型再進一步的方案：所述第三轉動軸底端的內部開設有與固定桿相配合的限位槽，使得移動軸可以通過固定桿在第三轉動軸的內部進行移動。

8、作為本實用新型再進一步的方案：所述第三轉動軸的外側固定連接有攪拌板，可以對反應槽內部的物料和反應物進行攪拌。

9、與現有技術相比，本實用新型的有益效果是：

10、1、運動時通過進料口將物料放入到反應槽中，然后轉動把手，把手轉動時帶動絲桿轉動，絲桿轉動時帶動連接架移動，然后啟動電機，電機帶動第一轉動軸轉動，第一轉動軸轉動時帶動第一錐齒輪轉動，第一錐齒輪轉動時帶動第二錐齒輪轉動，第二錐齒輪轉動時帶動第二轉動軸轉動，第二轉動軸轉動時帶動碾壓輥轉動，在本設計中，可以使得反應物與物料接觸得更加充分，提高了反應效率；

11、2、運動時通過啟動電動推桿，電動推桿帶動移動軸向下移動，移動軸移動時通過連接桿帶動圓環移動，圓環移動時通過弧形桿帶動移動塊移動，移動塊移動時帶動清理板移動，同時移動軸移動時帶動刮板移動，然后啟動電機，電機帶動第一轉動軸轉動，第一轉動軸通過設置的鏈輪和鏈條帶動第三轉動軸轉動，第三轉動軸轉動時通過移動軸帶動清理板和刮板轉動，在本設計中，可以通過簡單的操作，完成對反應槽內壁和底部的清理。

技術特征：

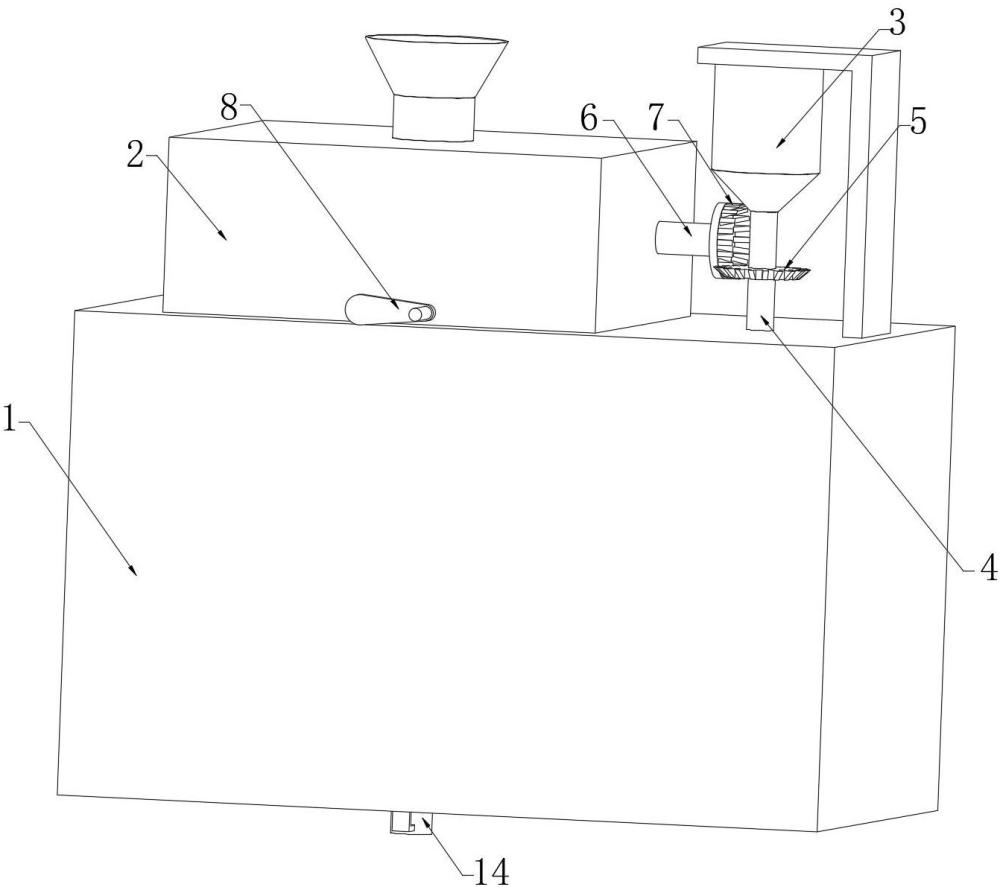

1.一種固定床反應器的催化劑裝填器，包括箱體（1），其特征在于，所述箱體（1）頂部的一側通過支撐架安裝有電機（3），所述電機（3）的輸出端固定連接有貫穿至箱體（1）內部的第一轉動軸（4），所述第一轉動軸（4）的外側固定連接有第一錐齒輪（5），所述箱體（1）的頂部固定連接有過渡盒（2），所述過渡盒（2）的一側轉動連接有貫穿至過渡盒（2）內部的第二轉動軸（6），所述第二轉動軸（6）的外側固定連接有與第一錐齒輪（5）相嚙合的第二錐齒輪（7），所述第二轉動軸（6）的一端固定連接有碾壓輥（11），所述過渡盒（2）的前表面轉動連接有貫穿至過渡盒（2）內部的絲桿（9），所述絲桿（9）的一端固定連接有把手（8），所述絲桿（9）的外側轉動連接有連接架（10），所述連接架（10）的另一端與碾壓輥（11）轉動連接。

2.根據權利要求1所述的一種固定床反應器的催化劑裝填器，其特征在于，所述箱體（1）的內部開設有反應槽（12），所述反應槽（12）的頂端通過支撐架轉動連接有第三轉動軸（13），所述箱體（1）底部通過支撐桿安裝有電動推桿（14），所述電動推桿（14）的頂部轉動連接有移動軸（15），所述移動軸（15）的外側固定連接有連接桿（18），所述連接桿（18）的另一端轉動連接有圓環（19），所述移動軸（15）外側位于連接桿（18）的下方固定連接有刮板（21），所述移動軸（15）頂端的一側固定連接有固定桿（22），所述反應槽（12）底部的一側滑動連接有移動塊（16），所述移動塊（16）的一側固定連接有清理板（20），所述移動塊（16）的頂部固定連接有弧形桿（17）。

3.根據權利要求1所述的一種固定床反應器的催化劑裝填器，其特征在于，所述過渡盒（2）的頂部設置有進料口。

4.根據權利要求1所述的一種固定床反應器的催化劑裝填器，其特征在于，所述第一轉動軸（4）和第三轉動軸（13）的外側皆設置有鏈輪，兩個所述鏈輪之間通過鏈條進行傳動。

5.根據權利要求2所述的一種固定床反應器的催化劑裝填器，其特征在于，所述反應槽（12）的內壁開設有與清理板（20）相配合的固定槽。

6.根據權利要求2所述的一種固定床反應器的催化劑裝填器，其特征在于，所述第三轉動軸（13）底端的內部開設有與固定桿（22）相配合的限位槽。

7.根據權利要求2所述的一種固定床反應器的催化劑裝填器，其特征在于，所述第三轉動軸（13）的外側固定連接有攪拌板。

技術總結
本技術公開了一種固定床反應器的催化劑裝填器，涉及化工設備技術領域，包括箱體，所述箱體頂部的一側通過支撐架安裝有電機，所述電機的輸出端固定連接有貫穿至箱體內部的第一轉動軸，所述第一轉動軸的外側固定連接有第一錐齒輪，所述箱體的頂部固定連接有過渡盒。本技術通過進料口將物料放入到反應槽中，然后轉動把手，把手轉動時帶動絲桿轉動，絲桿轉動時帶動連接架移動，然后啟動電機，電機帶動第一轉動軸轉動，第一轉動軸轉動時帶動第一錐齒輪轉動，第一錐齒輪轉動時帶動第二錐齒輪轉動，第二錐齒輪轉動時帶動第二轉動軸轉動，第二轉動軸轉動時帶動碾壓輥轉動，在本設計中，可以使得反應物與物料接觸得更加充分，提高了反應效率。
