本技術涉及市政工程，尤其涉及一種用于市政工程的抑塵噴淋裝置。

背景技術：

1、市政工程一般是屬于國家的基礎建設，是指城市建設中的各種公共交通設施、給水、排水、燃氣、城市防洪、環境衛生及照明等基礎設施建設，是城市生存和發展必不可少的物質基礎，是提高人民生活水平和對外開放的基本條件。

2、目前，在使用抑塵噴淋裝置對施工場地進行降塵操作時，多數采用水霧降塵的方式，而由于施工場地的粉塵較多，使得霧化噴頭在使用過程中，空氣中的粉塵容易使霧化噴頭堵塞并損壞，為了防止降塵效果的下降，需要工人對損壞的霧化噴頭進行更換，但由于現有的抑塵噴淋裝置上的霧化噴頭，多數通過旋擰的方式安裝于抑塵噴淋裝置上，使得霧化噴頭損壞需要進行更換時，需要工人旋擰拆卸，并將新的霧化噴頭旋擰安裝，而在大量霧化噴頭損壞并需要進行更換時，不斷的重復旋擰工作，容易導致工人產生疲勞，降低了霧化噴頭的更換效率。

3、因此，有必要提供一種用于市政工程的抑塵噴淋裝置解決上述技術問題。

技術實現思路

1、本實用新型的目的是為了解決現有技術中存在的缺點，而提出的一種用于市政工程的抑塵噴淋裝置。

2、為了實現上述目的，本實用新型采用了如下技術方案：一種用于市政工程的抑塵噴淋裝置，包括車體，所述車體的頂部固定安裝有儲水箱，所述儲水箱的頂部固定安裝水泵，所述車體的頂部設置有輸水管一，所述輸水管一的兩端均設置有輸水管二，所述輸水管一和輸水管二上均設置有若干個連接管，所述連接管的內部設置有安裝塊，所述安裝塊為圓環形，所述安裝塊上固定連接有霧化噴頭，若干個所述霧化噴頭呈線性陣列狀設置，所述連接管上固定連接有兩個彈簧，兩個所述彈簧的另一端均固定連接有遮擋框，所述遮擋框的內部固定連接有限位桿，所述限位桿活動貫穿連接管并延伸至安裝塊內部，所述車體上設置有兩個連接組件。

3、作為上述技術方案的進一步描述：

4、所述水泵的輸水端與輸水管一相連通，所述水泵的吸水端與儲水箱相連通，兩個所述輸水管二遠離輸水管一的一端均螺紋連接有橡膠塞。

5、作為上述技術方案的進一步描述：

6、所述彈簧套設于限位桿的外表面，所述彈簧位于遮擋框內部，所述安裝塊的底部嵌設有一圈密封圈一，所述密封圈一的底部與連接管抵接。

7、作為上述技術方案的進一步描述：

8、所述儲水箱的頂部固定連接有兩個固定架，兩個所述固定架均與輸水管一固定連接。

9、作為上述技術方案的進一步描述：

10、所述連接組件包括螺紋連接套，所述螺紋連接套設置在輸水管一上，所述螺紋連接套分別與輸水管一和其中一個輸水管二螺紋連接。

11、作為上述技術方案的進一步描述：

12、所述螺紋連接套的內部開設有兩個密封槽，兩個所述密封槽的內部均設置有密封圈二。

13、作為上述技術方案的進一步描述：

14、所述車體的頂部固定連接有兩個支架，兩個所述支架相對設置，兩個所述支架分別與兩個輸水管二活動連接。

15、本實用新型具有如下有益效果：

16、1、與現有技術相比，該用于市政工程的抑塵噴淋裝置，通過車體、連接管、安裝塊、限位桿和橡膠塞等結構的設置，能夠通過卡接的方式，便捷的對單個霧化噴頭進行拆卸與更換工作，同時在一片區域的多個霧化噴頭損壞而需要進行更換時，可通過拆卸輸水管二的方式，將部分霧化噴頭同步拆卸并同步更換，使得該裝置既避免了旋擰連接的方式而導致工人旋擰拆卸與安裝，且避免了大量霧化噴頭更換需要工人不斷的重復旋擰工作，容易導致工人產生疲勞的問題，進而提高了霧化噴頭的更換效率。

17、2、與現有技術相比，該用于市政工程的抑塵噴淋裝置，通過轉動橡膠塞，將其與相應的輸水管二一端分離后，并在該輸水管二上安裝一個螺紋連接套后，可取出一個上方安裝有若干個霧化噴頭的新輸水管二，并通過螺紋連接套使該輸水管二與新的輸水管二連接，并將橡膠塞與新安裝的輸水管二另一端螺紋連接后，能夠進行輸水管二和霧化噴頭的加裝工作，進而提高了裝置的抑塵噴淋范圍。

技術特征：

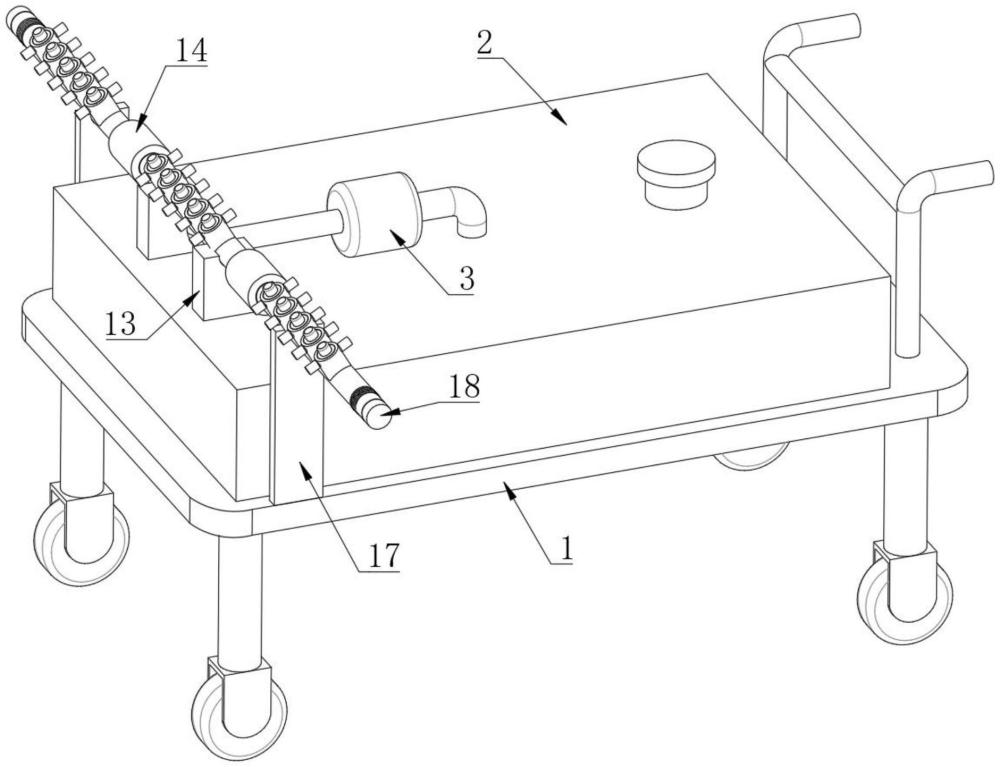

1.一種用于市政工程的抑塵噴淋裝置，包括車體(1)，其特征在于：所述車體(1)的頂部固定安裝有儲水箱(2)，所述儲水箱(2)的頂部固定安裝水泵(3)，所述車體(1)的頂部設置有輸水管一(4)，所述輸水管一(4)的兩端均設置有輸水管二(5)，所述輸水管一(4)和輸水管二(5)上均設置有若干個連接管(6)，所述連接管(6)的內部設置有安裝塊(7)，所述安裝塊(7)上固定連接有霧化噴頭(8)，所述連接管(6)上固定連接有兩個彈簧(9)，兩個所述彈簧(9)的另一端均固定連接有遮擋框(10)，所述遮擋框(10)的內部固定連接有限位桿(11)，所述限位桿(11)活動貫穿連接管(6)并延伸至安裝塊(7)內部，所述車體(1)上設置有兩個連接組件。

2.根據權利要求1所述的一種用于市政工程的抑塵噴淋裝置，其特征在于：所述水泵(3)的輸水端與輸水管一(4)相連通，所述水泵(3)的吸水端與儲水箱(2)相連通，兩個所述輸水管二(5)遠離輸水管一(4)的一端均螺紋連接有橡膠塞(18)。

3.根據權利要求1所述的一種用于市政工程的抑塵噴淋裝置，其特征在于：所述彈簧(9)套設于限位桿(11)的外表面，所述安裝塊(7)的底部嵌設有一圈密封圈一(12)。

4.根據權利要求1所述的一種用于市政工程的抑塵噴淋裝置，其特征在于：所述儲水箱(2)的頂部固定連接有兩個固定架(13)，兩個所述固定架(13)均與輸水管一(4)固定連接。

5.根據權利要求1所述的一種用于市政工程的抑塵噴淋裝置，其特征在于：所述連接組件包括螺紋連接套(14)，所述螺紋連接套(14)設置在輸水管一(4)上，所述螺紋連接套(14)分別與輸水管一(4)和其中一個輸水管二(5)螺紋連接。

6.根據權利要求5所述的一種用于市政工程的抑塵噴淋裝置，其特征在于：所述螺紋連接套(14)的內部開設有兩個密封槽(15)，兩個所述密封槽(15)的內部均設置有密封圈二(16)。

7.根據權利要求1所述的一種用于市政工程的抑塵噴淋裝置，其特征在于：所述車體(1)的頂部固定連接有兩個支架(17)，兩個所述支架(17)分別與兩個輸水管二(5)活動連接。

技術總結
本技術公開了一種用于市政工程的抑塵噴淋裝置，包括車體，所述車體的頂部固定安裝有儲水箱，所述儲水箱的頂部固定安裝水泵，所述車體的頂部設置有輸水管一，所述輸水管一的兩端均設置有輸水管二。本技術通過車體、連接管、安裝塊、限位桿和橡膠塞等結構的設置，能夠通過卡接的方式，便捷的對單個霧化噴頭進行拆卸與更換工作，同時在一片區域的多個霧化噴頭損壞而需要進行更換時，可通過拆卸輸水管二的方式，將部分霧化噴頭同步拆卸并同步更換，使得該裝置既避免了旋擰連接的方式而導致工人旋擰拆卸與安裝，且避免了大量霧化噴頭更換需要工人不斷的重復旋擰工作，容易導致工人產生疲勞的問題，進而提高了霧化噴頭的更換效率。

技術研發人員：曹二成
受保護的技術使用者：北京未來科學城城市運營管理有限公司
技術研發日：20240820
技術公布日：2025/4/28
