本發明屬于水產養殖設備，具體涉及一種循環水微濾設備及其清洗方法。

背景技術：

1、水養殖是一種利用水域資源進行人工飼養水生動物的生產活動，具有高效、節約資源、保護環境等優點。為了提高水產養殖的產量和質量，需要對養殖水進行循環利用和處理，以保持水質的穩定和適宜。其中，轉鼓式微濾機是一種常用的養殖水處理設備，它利用旋轉的濾網將養殖水中的固相顆粒分離出來，從而減少水中的懸浮物和有機物含量，提高水的透明度和氧化還原電位。

2、然后，循環水養殖尾水中顆粒物平均密度約為1.05g/cm3～1.19g/cm3，其與水的密度接近，其中小于30μm顆粒占水中tss(總懸浮顆粒)的80％～90％。因此，傳動的微濾機長期運行時，養殖水中黏性物質逐步附著到濾網上，導致濾孔易被堵塞，堵塞的濾網會大大降低微濾機的過濾能力，此外現有的微濾機的濾網不好清洗，一般需要個2-3周就對濾網進行更換，從而大大增加了整個設備的維護成本。

技術實現思路

1、為了解決現有技術中微濾機的濾網長期運行易被堵塞且不好清洗的技術問題，本發明提供一種循環水微濾設備及其清洗方法。

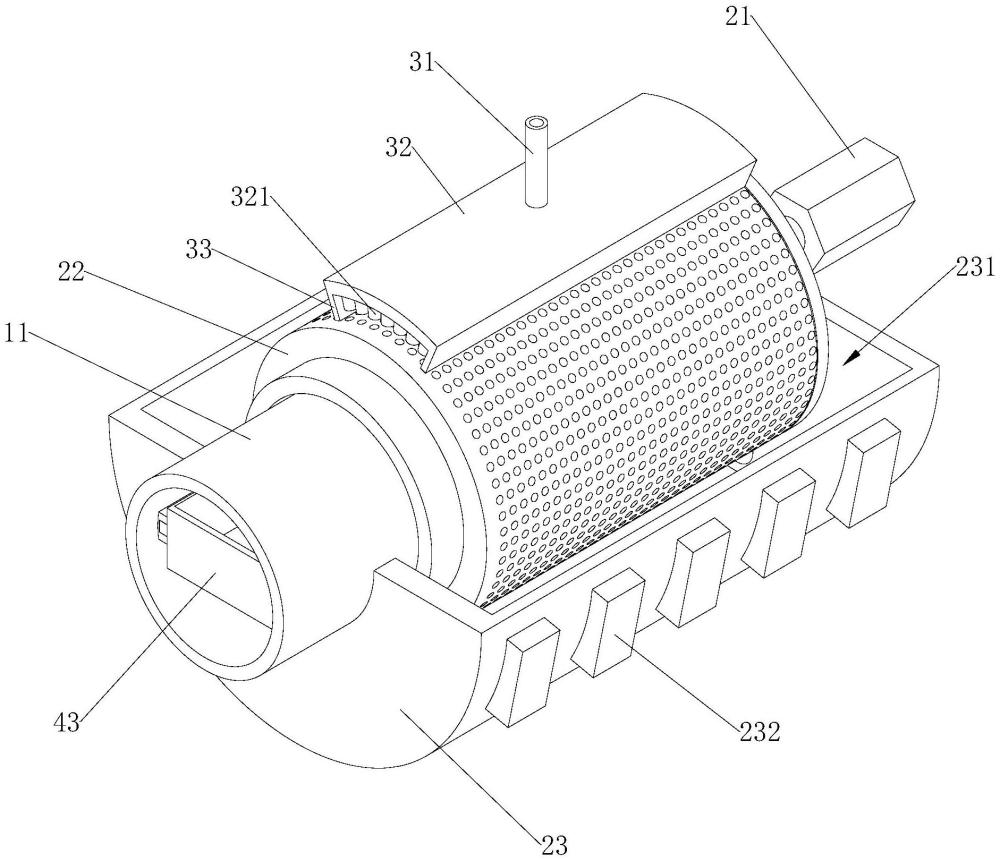

2、本發明采用以下技術方案實現：一種循環水微濾設備，其包括殼體一、過濾組件、清洗組件以及集污組件，所述殼體一內固定安裝有圓柱筒，所述過濾組件用于對水產養殖過程中的尾水進行過濾操作；所述過濾組件包括驅動件、過濾桶以及收集桶，所述收集桶安裝于所述殼體一的底部，所述收集桶內設有收集槽，所述過濾桶橫向設置于所述收集槽內，所述過濾桶的一端轉動連接所述圓柱筒，所述過濾桶的另一端穿過所述殼體一并連接所述驅動件；待過濾的尾水進入所述過濾桶，所述過濾桶的桶壁上均勻地開設有多個過濾孔，所述驅動件帶動所述過濾桶轉動，尾水中的雜質留在所述過濾桶內，過濾后的尾水通過所述過濾孔流至所述收集槽內；所述清洗組件安裝于所述殼體一上且位于所述過濾桶的上方，所述清洗組件包括進水管以及清洗管道，所述清洗管道上設有多個清洗噴頭，多個所述清洗噴頭均對準所述過濾桶；所述集污組件包括集污框、刮板以及集污盒，所述集污框的一端固定于所述圓柱筒的內壁，所述集污框的另一端伸入所述過濾桶內，且伸入所述過濾桶內的所述集污框位于所述清洗管道的正下方；所述集污框用于收集所述清洗組件沖洗的所述過濾桶上的雜質；所述集污框上均勻地開設有多個通孔，所述通孔的孔徑小于等于所述過濾孔的孔徑，進入所述集污框內的水通過所述通孔再次進入所述過濾桶；所述集污盒滑動安裝于所述圓柱筒上，所述集污盒位于所述集污框的下方，所述集污盒上靠近所述集污框的一端向所述過濾桶內延伸至所述集污框的下方；所述刮板安裝于所述集污框內，所述刮板用于將所述集污框內的雜質刮至所述集污盒內。

3、作為本發明進一步改進，所述集污框上設有兩個毛刷，兩個所述毛刷對稱地安裝于所述集污框上，所述毛刷遠離所述集污框的一端與所述過濾桶的內壁接觸。

4、作為本發明進一步改進，所述毛刷包括安裝塊以及毛刷本體，所述安裝塊插接與所述集污框的側壁上，所述毛刷本體固定安裝于所述安裝塊上，所述毛刷本體為弧形結構，所述毛刷本體貼合在所述過濾桶內壁的表面。

5、作為本發明進一步改進，所述收集桶的橫截面為半圓形結構，所述收集桶的外側壁沿著軸向方向間隔地安裝有多組超聲波換能器，每組所述超聲波換能器呈圓周分布于所述收集桶的外壁上，所述超聲波換能器用于產生超聲波，通過超聲波使得粘附于所述過濾桶上的顆粒從所述過濾桶的內壁脫落。

6、作為本發明進一步改進，所述循環水微濾設備還包括水泵，所述水泵安裝于所述殼體一的外側，所述水泵的一端連接所述收集桶，所述水泵的另一端連接所述進水管，通過水泵將所述收集桶過濾后的水輸送至清洗噴頭，所述清洗噴頭用于對所述過濾桶內壁的雜質進行反沖洗。

7、作為本發明進一步改進，所述集污框靠近所述集污盒一側的側壁開設有排污口，所述刮板將所述集污框內的雜質刮除并通過所述排污口輸送至所述集污盒內。

8、作為本發明進一步改進，所述集污框設有一開口，所述開口面向所述清洗管道，所述開口的面積覆蓋所述清洗管道上所有清洗噴頭的噴射區域。

9、作為本發明進一步改進，所述清洗管道為弧形結構，弧形所述清洗管道的圓心與所述過濾桶的圓心重合。

10、作為本發明進一步改進，所述清洗組件還包括兩個橡膠擋片，兩個所述橡膠擋片對稱地分設于所述清洗管道的兩側；所述橡膠擋片的一端固定于所述清洗管道，所述橡膠擋片的另一端向所述過濾桶的徑向方向延伸至與所述過濾桶的外側壁接觸。

11、作為本發明進一步的改進，所述殼體一的內壁安裝有多個紫外燈，多個所述紫外燈沿著所述過濾桶的軸向方向分布，所述紫外燈用于所述過濾桶內的細菌進行殺菌。

12、本發明還包括一種循環水微濾設備的清洗方法，其包括以下步驟：s1，啟動所述循環水微濾設備中的超聲波換能器和紫外燈，所述超聲波換能器產生的超聲波能夠?qū)λ鲞^濾桶上黏附的雜質顆粒進行空化、加速度和直進流作用，使得雜質顆粒被分散、乳化；所述紫外燈產生的紫外線能夠?qū)λ鲞^濾桶上的細菌進行殺菌；

13、s2，待所述超聲波換能器和所述紫外燈工作5min-10min后，同時啟動所述清洗組件和驅動件，驅動件帶動過濾桶進行轉動，集污框上的毛刷對所述過濾桶的內壁上的雜質顆粒進行刮除，同時清洗噴頭能夠?qū)λ鲞^濾桶上黏附的雜質顆粒進行沖洗，使得所述過濾桶上的雜質顆粒落至所述集污框內，清洗后的水通過所述集污框上的通孔以及所述過濾桶上的過濾孔進入所述收集桶內；

14、s3，在所述清洗組件對所述循環水微濾設備進行清洗過程中，所述刮板會定期地對所述集污框上聚集的雜質顆粒刮至所述集污盒內，所述刮板刮除的時間間隔為5-8分鐘一次；

15、s4，待清洗結束后，分別關閉超聲波換能器、紫外燈以及清洗組件，由此結束清洗操作。

16、本發明提供的技術方案，具有如下有益效果：

17、(1)本發明的循環水微濾設備，其通過設置清洗組件以及集污組件，清洗組件能夠?qū)^濾桶進行反沖洗操作，集污組件能夠?qū)η逑唇M件清洗后的雜質顆粒進行收集，從而實現快速有效地對過濾桶進行清洗，使得過濾桶不會發生堵塞，有效解決現有技術中因微濾機長期運行導致濾網被堵塞且現有技術不好對濾網進行清洗的技術問題。同時還能通過集污盒及時地將過濾桶內的雜質顆粒排出，使得清洗過程能夠持續進行。此外本發明的循環水微濾設備其還包括收集桶，收集桶能夠在清洗過程中對清洗后的水進行統一收集，且進入收集桶內的水也是通過濾桶過濾的，在本方案中收集后的水可循環至清洗組件，使得清洗組件能夠?qū)η逑催^程中的水進行循環利用，從而節省清洗過程中的水資源，提高水資源的利用率。

18、(2)本發明的循環水微濾設備在進行清洗時，超聲波換能器能夠利用超聲波對過濾桶上黏附的雜質顆粒進行分散乳化，從而降低雜質顆粒與過濾桶之間的黏附力。通過驅動件帶動過濾桶進行緩慢的轉動，在轉動的過程中，橡膠擋片以及毛刷本體能夠同時對過濾桶的外側和內側上黏附的雜質顆粒進行刮除操作。通過超聲波換能器、橡膠擋片、毛刷本體的協同配合下，能夠快速地將雜質顆粒從過濾桶上剝離，再通過清洗噴頭的反沖洗，使得黏附于過濾桶上的雜質顆粒能夠快速地與過濾桶分離并落入集污框內。通過上述這些部件的共同配合，能夠?qū)崿F(xiàn)快速地對過濾桶進行清洗操作，清洗速度快、清洗效率高，同時也能減少清洗過程中消耗的水資源，實現節約水資源。
